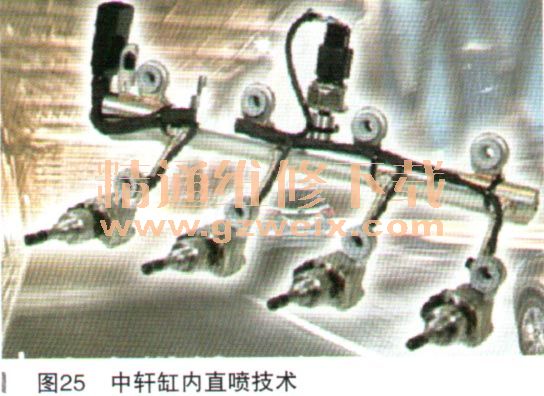

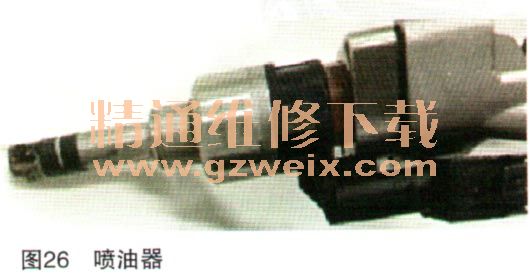

LFV发动机上使用了新一代的中轩缸内直喷技术，即喷油器安装于活塞的正上方，优化了雾化效果（如图25所示），进一步提升燃油经济性。由于使用了这一技术，在拆卸喷油器和燃油轨总成时需要使用特殊的专用工具。喷油器安装在两列凸轮轴中间，紧靠火花塞。喷油器通过两颗螺栓连接在燃油轨的延伸金属管上（如图26所示），拆卸时必须使用专用工具将喷油器连同燃油导轨总成一同拆下。

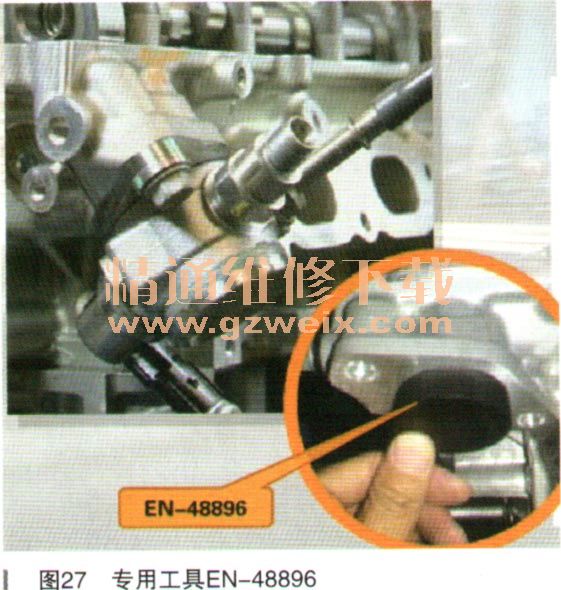

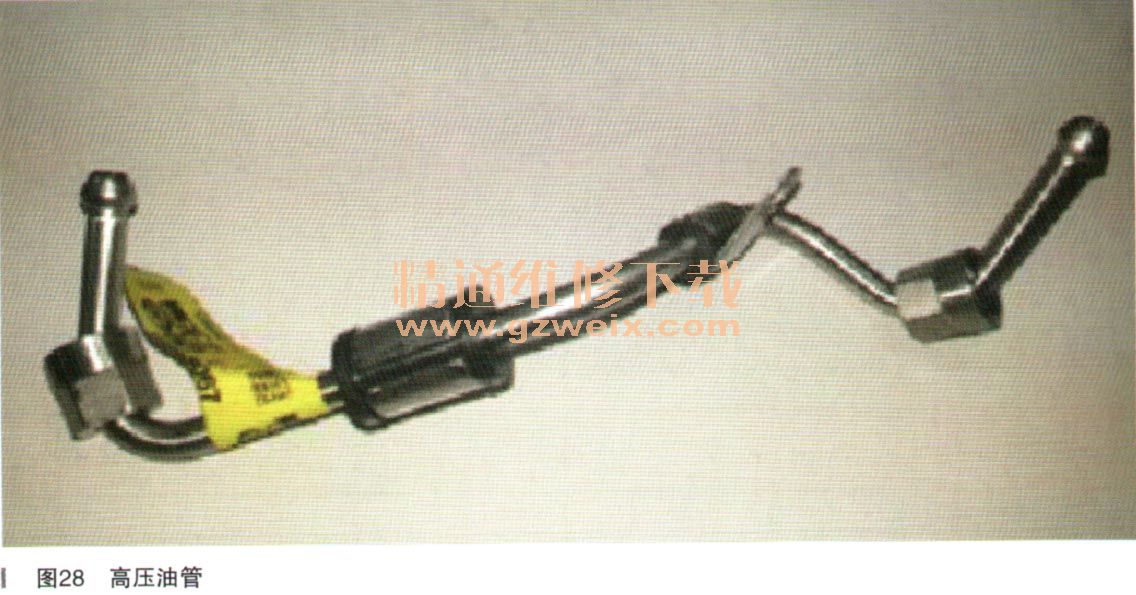

    高压油泵由进气凸轮轴通过四角凸轮驱动，ECM通过PWM信号控制高压油泵的输出压力。在安装高压油泵时需要作用专用工具EN-48896（如图27所示），确保凸轮处于基圆位置方向可安装。高压燃油管连接处采用球面密封（如图28所示），每安装一次都会造成轻量变形，重复使用将会存在汽油泄漏的风险，因此每次拆卸必须更换。



    喷油器拆卸步骤：

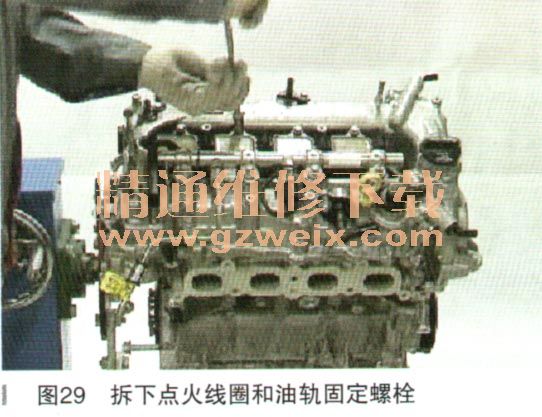

    1．拆下点火线圈和滑轨固定螺栓（如图29所示）。

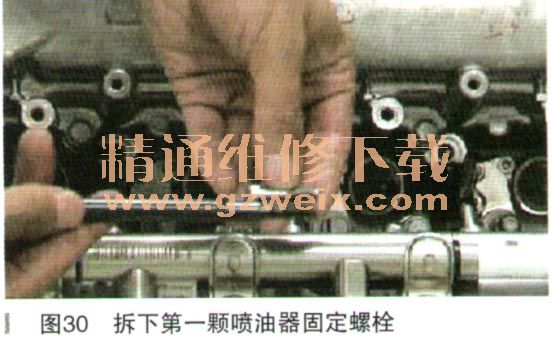

    2．拆下一颗喷油器固定螺栓，确保螺栓长度相同（如图30所示）。

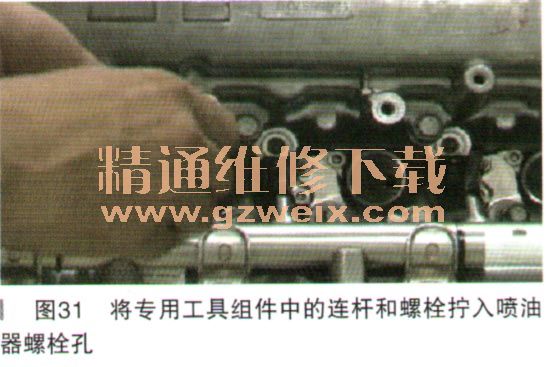

    3．将专用工具组件中的连杆和螺栓拧入喷油器螺栓孔（如图31所示）。

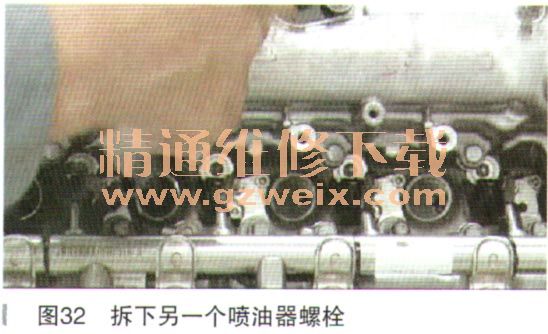

    4．拆下另一个喷油器螺栓并安装专用工具（如图32所示）。

    5．以同样的方法安装其他各喷油器的专用工具。

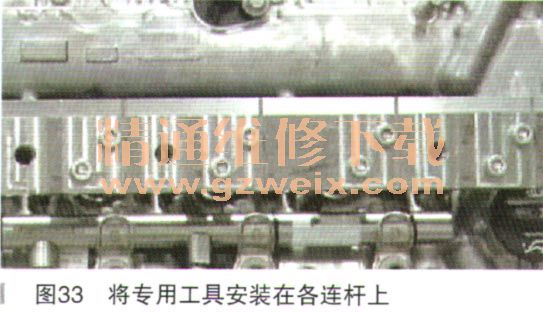

    6．将EN51146-100安装在各个连杆上（如图33所示）。
