3．传感器
    为了避免高温损坏元件，宝马i3的电机上安装了两个温度传感器。两个温度传感器位于定子线圈上。不直接测量转子的温度，但可以根据定子温度传感器的测量值判断。两个温度传感器是随温度变化的电阻型负温度系数传感器。通过电机电控装置读出并评估传感器信号。

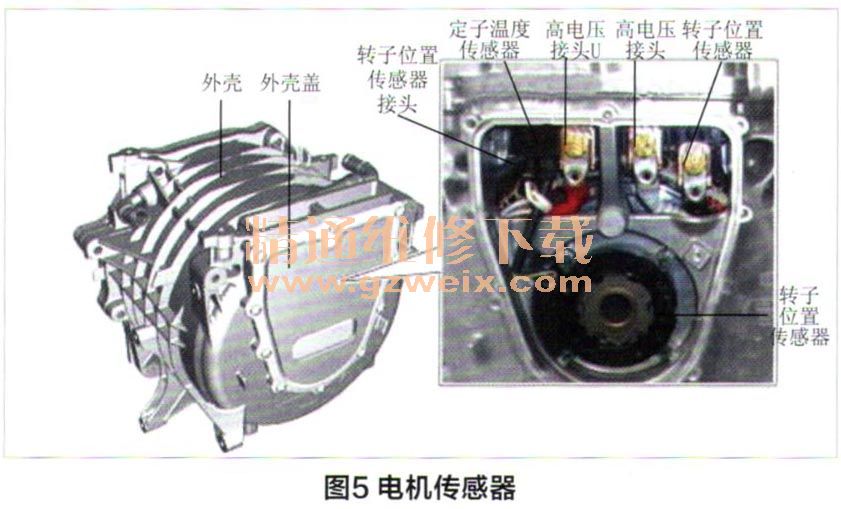

    电机电控装置根据振幅和相位层产生并正确计算出定子线圈电压，必须已知转子精确的角度设定。这就是为什么在驱动轴端部有一个转子位置传感器。如图5所示。

    4．电气接口

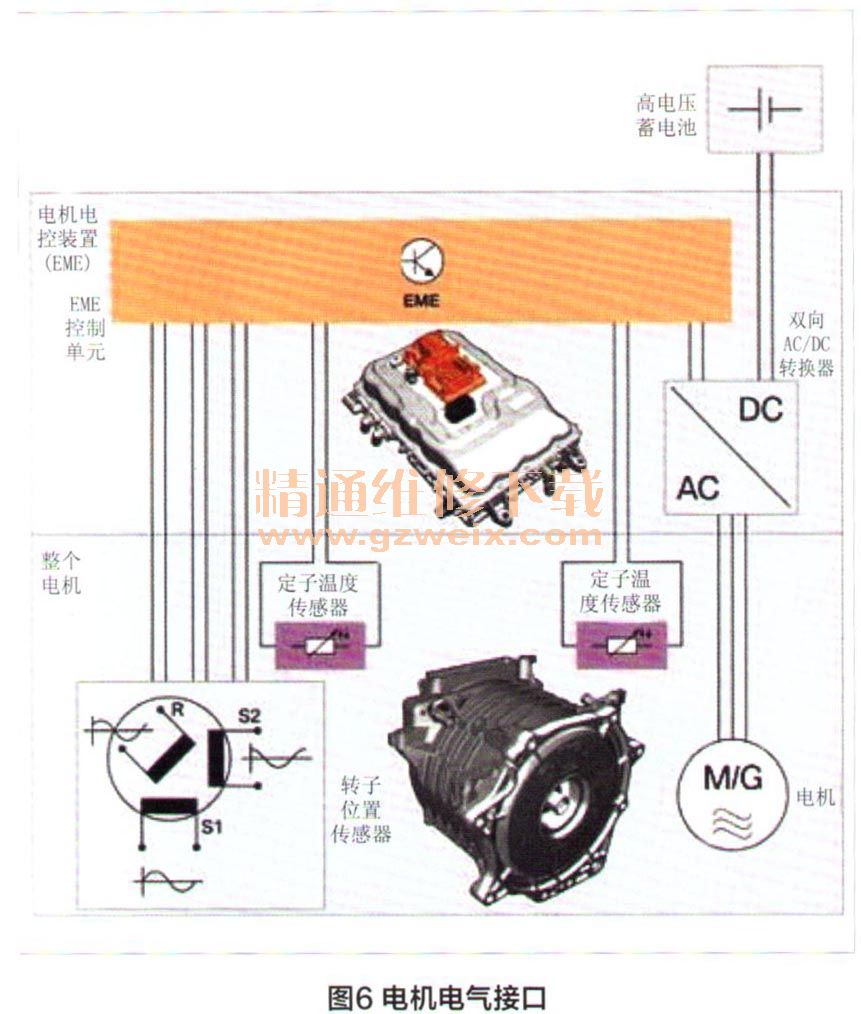

    电机装有与电机电控装置连接的电气接口，如图6所示。

    有一个高电压接口和一个低电压接口。高电压接口由三相交流电组成。电机电控装置中的双向DC/AC转换器产生三相交流电压，并输送到电机的定子线圈。这样可以控制电机，实现电机作为发动机或发电机工作的操作模式。
