剖析奔驰车系CAN网络通信系统技术

来源：汽车维修技师作者：佚名 2015-09-10 05:51:21

    四、204底盘车型CAN网络通信系统简介

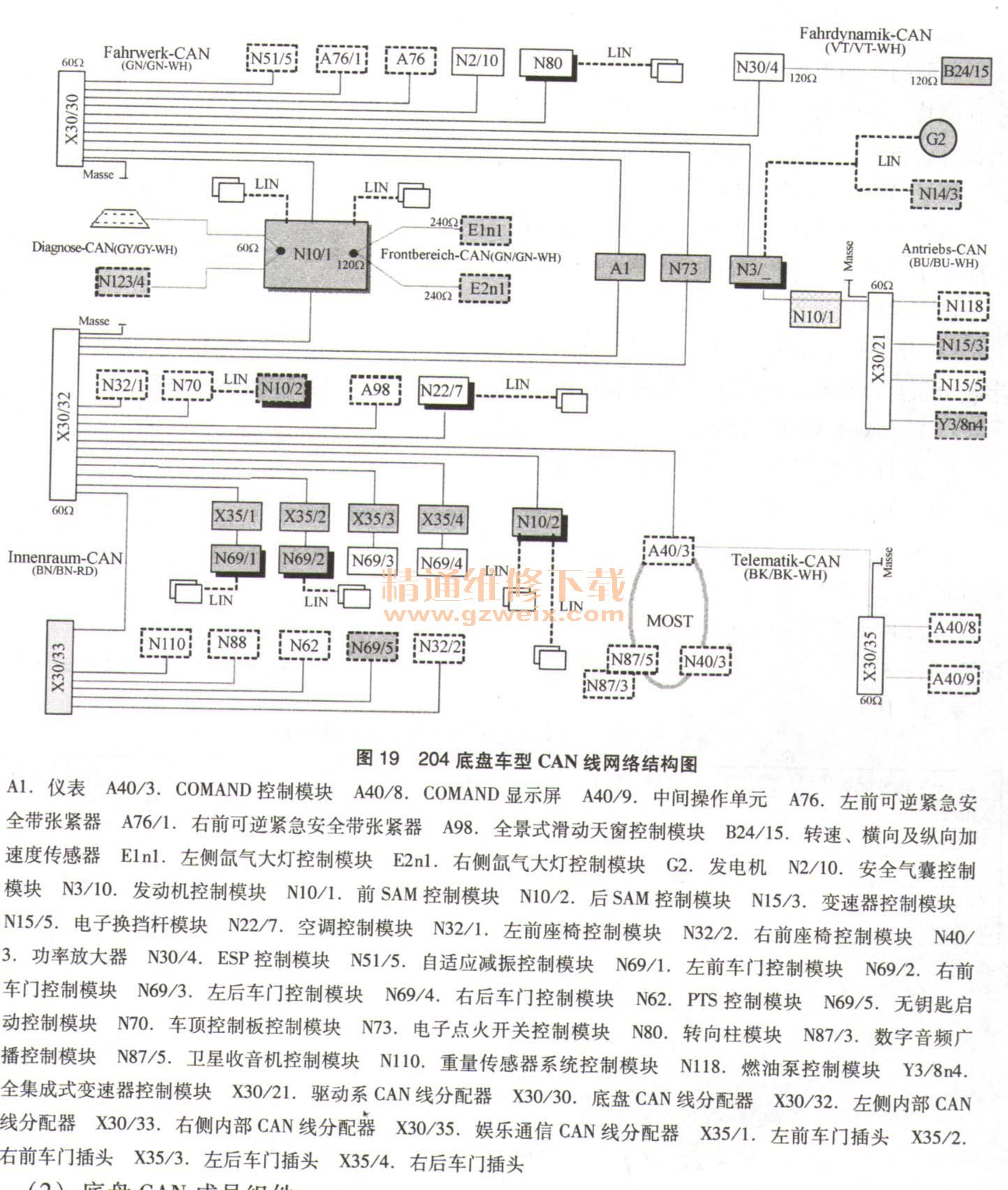

    1. 204底盘车型CAN线网络结构图（图19）

    2. 204底盘车型CAN网络组件分类
    （1）内部CAN成员组件。
    电子点火开关、左前车门控制模块、右前车门控制模块、左后车门控制模块、右后车门控制模块、左前座椅调节控制模块、右前座椅调节控制模块、OCP控制模块、左前SAM控制模块、后SAM控制模块、胎压监控控制模块（美国版）、拖车识别控制模块、驻车定位系统控制模块PTS、无钥匙启动控制模块、自动空调系统控制模块、仪表、特殊车辆多功能控制模块、COMAND控制模块、重量感应系统控制模块WSS（美国版）、全景天窗控制模块。
    （2）底盘CAN成员组件。
    电子点火开关、前SAM控制模块、仪表、发动机控制模块、ESP控制模块、转向柱模块、安全气囊控制模块、左前座椅安全带拉紧器、右前座椅安全带拉紧器、自适应减振控制模块。
    （3）车辆动态CAN成员组件。
    ESP控制模块和横摆率、横向加速度、纵向加速度传感器
    （4）驱动CAN成员组件。
    发动机控制模块、电子选挡模块、自动变速器控制模块、分动箱控制模块、燃油泵控制模块。
    （5） LIN bus成员组件。
    左前门控制模块、右前门控制模块、前SAM控制模块、后SAM控制模块、自动空调控制模块、发动机控制模块、转向柱模块。
    （6）娱乐通信CAN成员组件。
    COMAND控制模块、COMAND中间显示屏、COMAND中央操作控制按钮。
    （7） MOST ring成员组件。
    COMAND控制模块、音响功放控制模块、数字收音机控制模块、卫星收音机控制模块。
    （8）诊断CAN成员组件。
    前SAM控制模块、紧急呼叫控制模块。
    （9）前端CAN成员组件。
    前SAM控制模块、左前氨气灯控制模块、右前氮气灯控制模块。

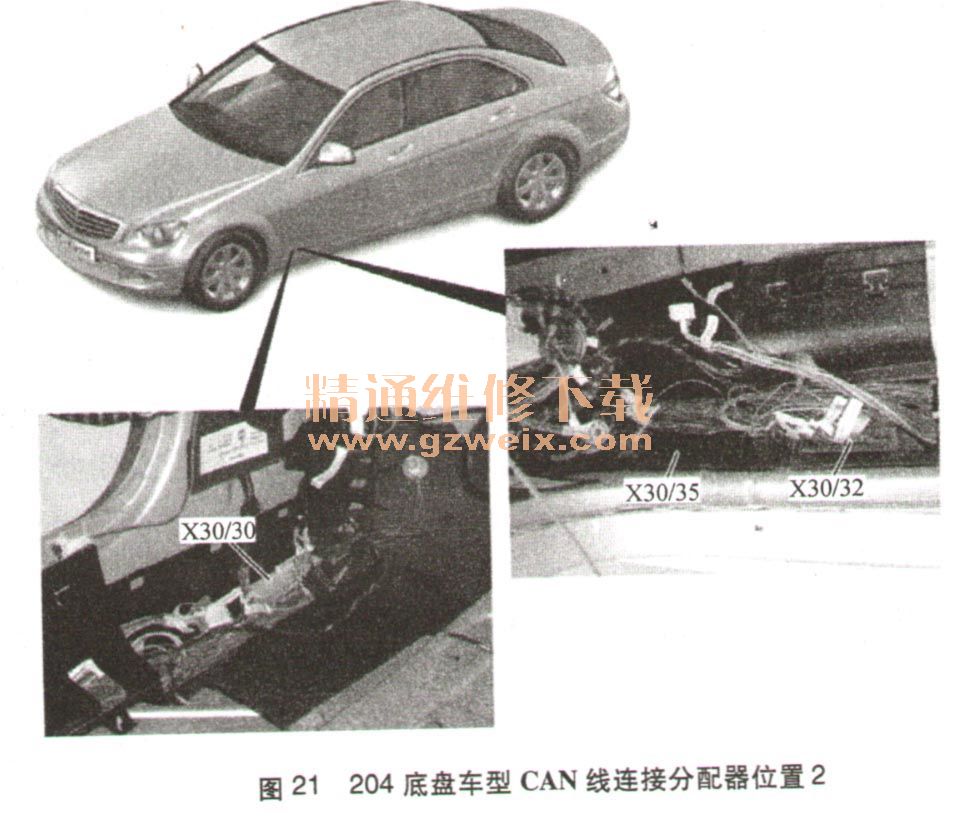

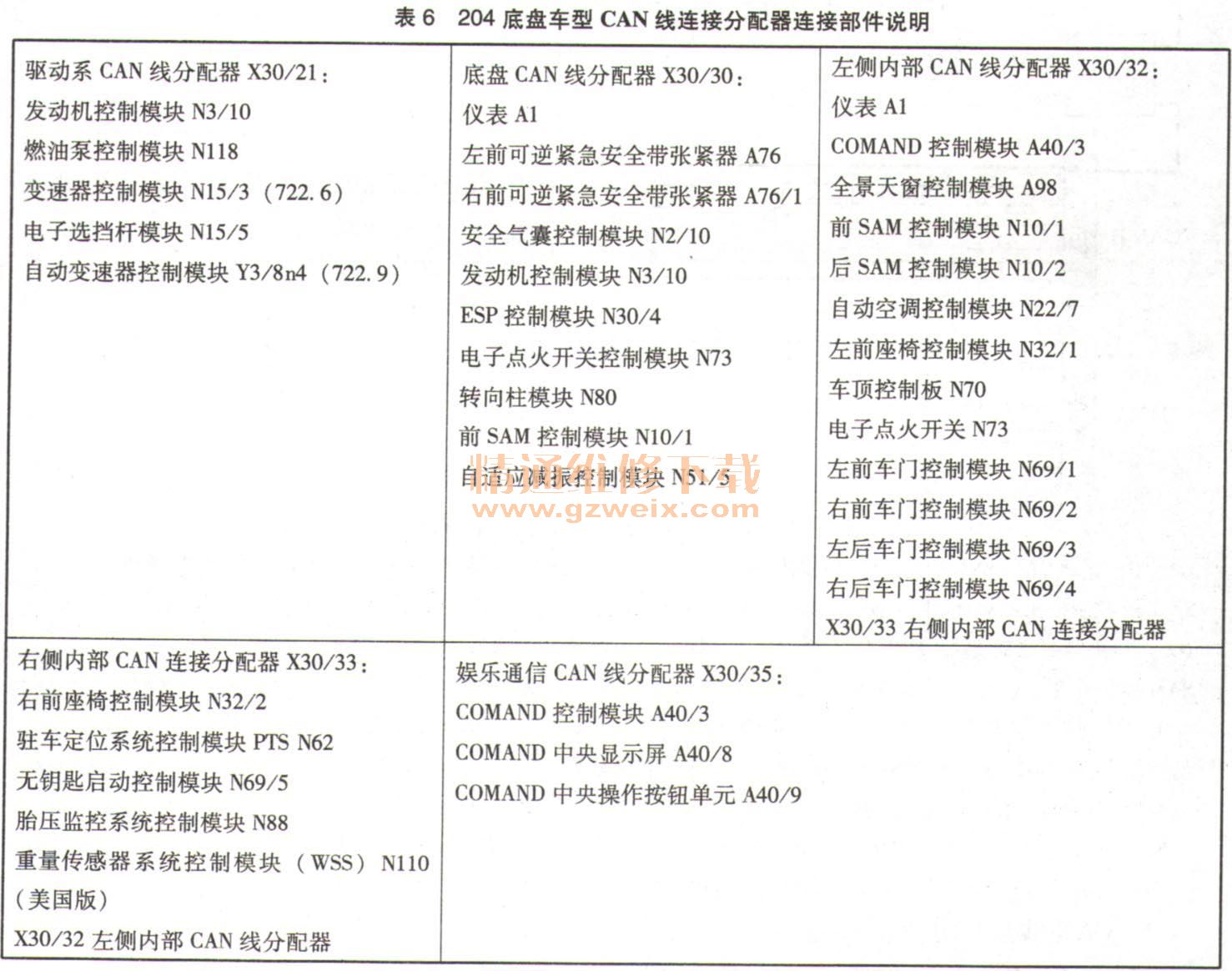

    3. 204底盘车型CAN线连接分配器分布及配置（图20～图22、表5、表6）

    4．维修信息
    204车型系列的网络结构与221车型系列类似，安装有以下CAN系统：
    ·底盘（Chassis） CAN: 500kbit/s
    ·诊断（Diagnostic） CAN：500kbit/s
    ·前端（Front end） CAN：500kbit/s
    ·车辆动态（Vehicle dynamics） CAN：500kbit/s
    ·驱动系（Drive train） CAN: 500kbit/s
    ·内部（Interior） CAN: 125 kbit/s
    ·娱乐通信（Telematics） CAN: 125 kbit/s
