剖析2015款雪佛兰赛欧3新技术（四）

来源：汽车维修技师作者：佚名 2015-10-27 08:37:54

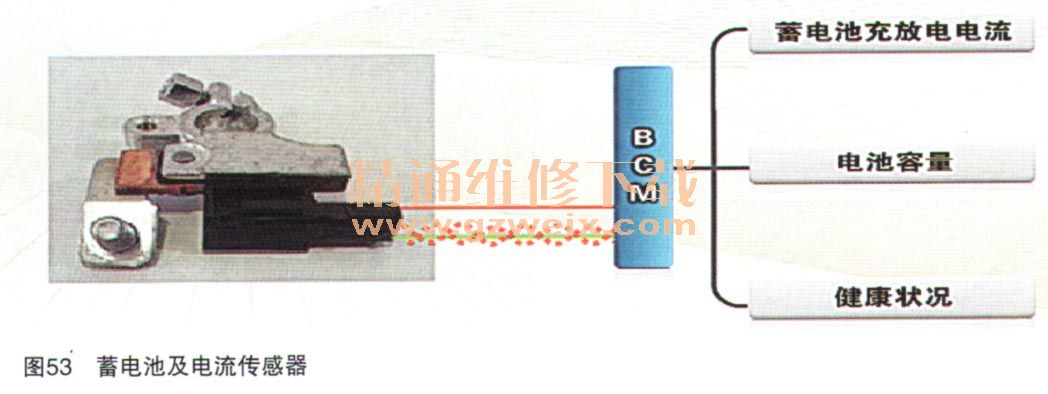

赛欧3配有3个保险丝（如图52所示），分别位于蓄电池正极处、发动机舱右侧、驾驶舱左下侧储物盒内。全系车辆配备了容量为70Ah的AGM蓄电池。车身控制模块通过LIN线获取蓄电池负极的电流传感器数值，计算蓄电池的容量和健康状况，用于控制发电机发电电压和启停功能（如图53所示）。在自动启动发动机期间，电源稳压器为变速器控制模块、仪表、娱乐系统提供稳压功能，电源稳压器位于制动踏板左侧（如图54所示）。

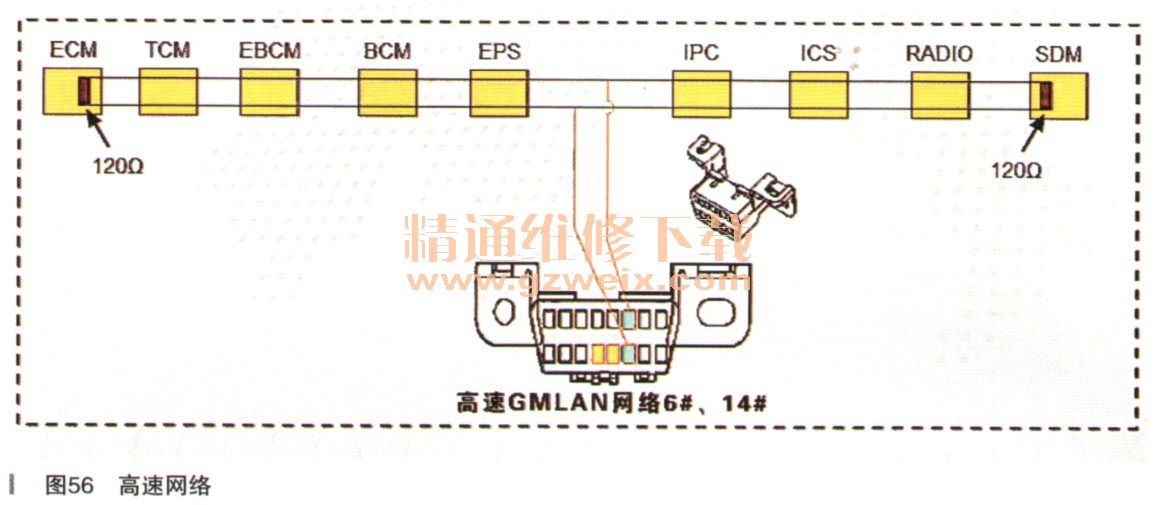

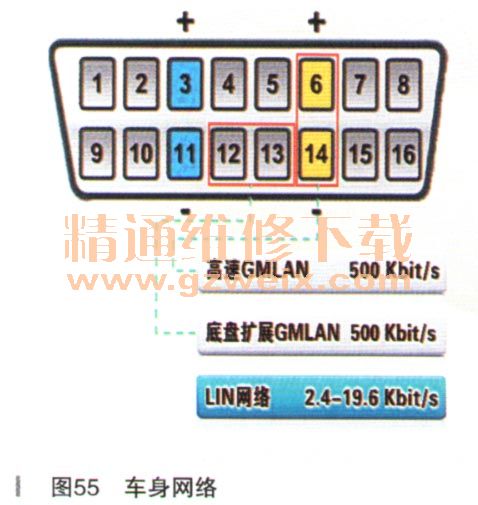

赛欧3的车身网络由GMLAN总线、底盘拓展GMLAN总线及LIN线网络组成。没有低速网络总线。利用RDS软件和MDI，通过数据诊断插口可对车辆网络中的模块进行访问和数据读取（如图55所示）。高速网络上的各个模块均采用串行连接的方式，终端电阻分别位于末端的模块内部，如图56所示为高速GMLAN网络总线拓扑结构示意图，其中ICS为收音机控制面板。
