五、发动机正时校对

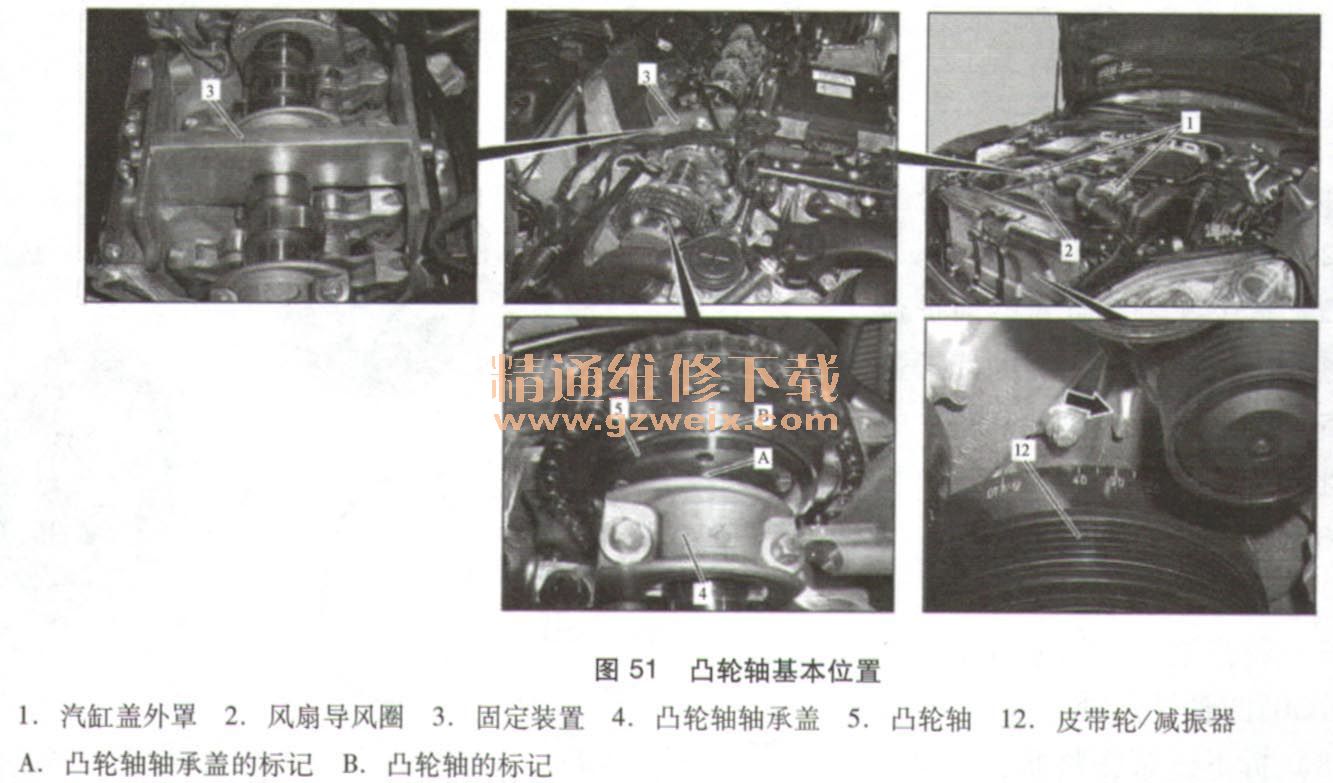

    1．检查凸轮轴的基本位置（图51）

    （1）拆下左右两侧点火线圈。
    （2）拆下左右两侧汽缸盖外罩。
    （3）将发动机置于汽缸1点火上止点（TDC）后300曲轴转角处。
    沿发动机运转方向转动发动机曲轴，直至皮带轮／减振器（12）上的30°曲轴转角标记与正时齿轮室盖罩上的标记（箭头所示）重合。不得反转发动机，否则发动机正时链会跳齿，从而损坏发动机。
    （4）检查凸轮轴的基木位置：只有两个保持装置3可以无应力地安装到左、右汽缸盖上时，凸轮轴的基本位置才是正确的。
    凸轮轴轴承盖4上的标记线A必须与凸轮轴5上的标记线B对齐。如果无法装配，调节凸轮轴的基本位置。

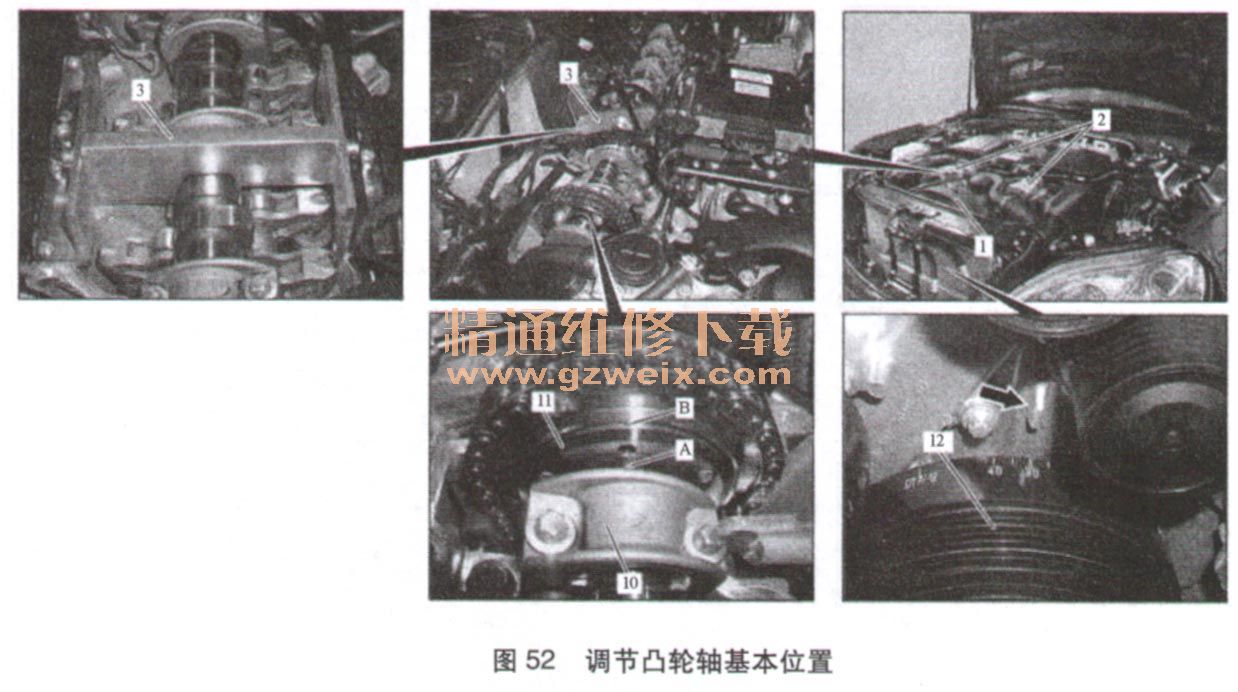

    2.调节凸轮轴的基本位置（图52、图53）



    （1）拆下冷却液节温器外壳。
    （2）拆下空气泵。
    （3）拆下左侧汽缸盖的前护盖。
    （4）拆下右侧汽缸盖的前护盖。
    （5）拆下左侧凸轮轴链轮5的弹性挡圈4，然后拆下离心机7
    （6）松开凸轮轴链轮5和6的螺栓9。
    （}）将汽缸1的活塞置于点火上止点后30°曲轴转角处。
    （8）拆下链条张紧器。
    （9）拆下凸轮轴链轮5和6，标记凸轮轴链轮5和6相对于发动机正时链的位置。
    （10）将左侧凸轮轴11转至基本位置。
    仅当固定装置3可以无应力地安装到左侧汽缸盖上时，凸轮轴11的基本位置才是正确的。凸轮轴轴承盖10的标记A必须与凸轮轴11的标记B对齐。
    （11）将右侧凸轮轴11转至基本位置。
    仅当固定装置3可以无应力安装到右侧汽缸盖上时，右侧凸轮轴11的基本位置才是正确的。凸轮轴轴承盖10的标记A必须与凸轮轴11的标记B对齐。
    安装凸轮轴链轮5和6。
