六、辅助传动系统
  （一）部件位置

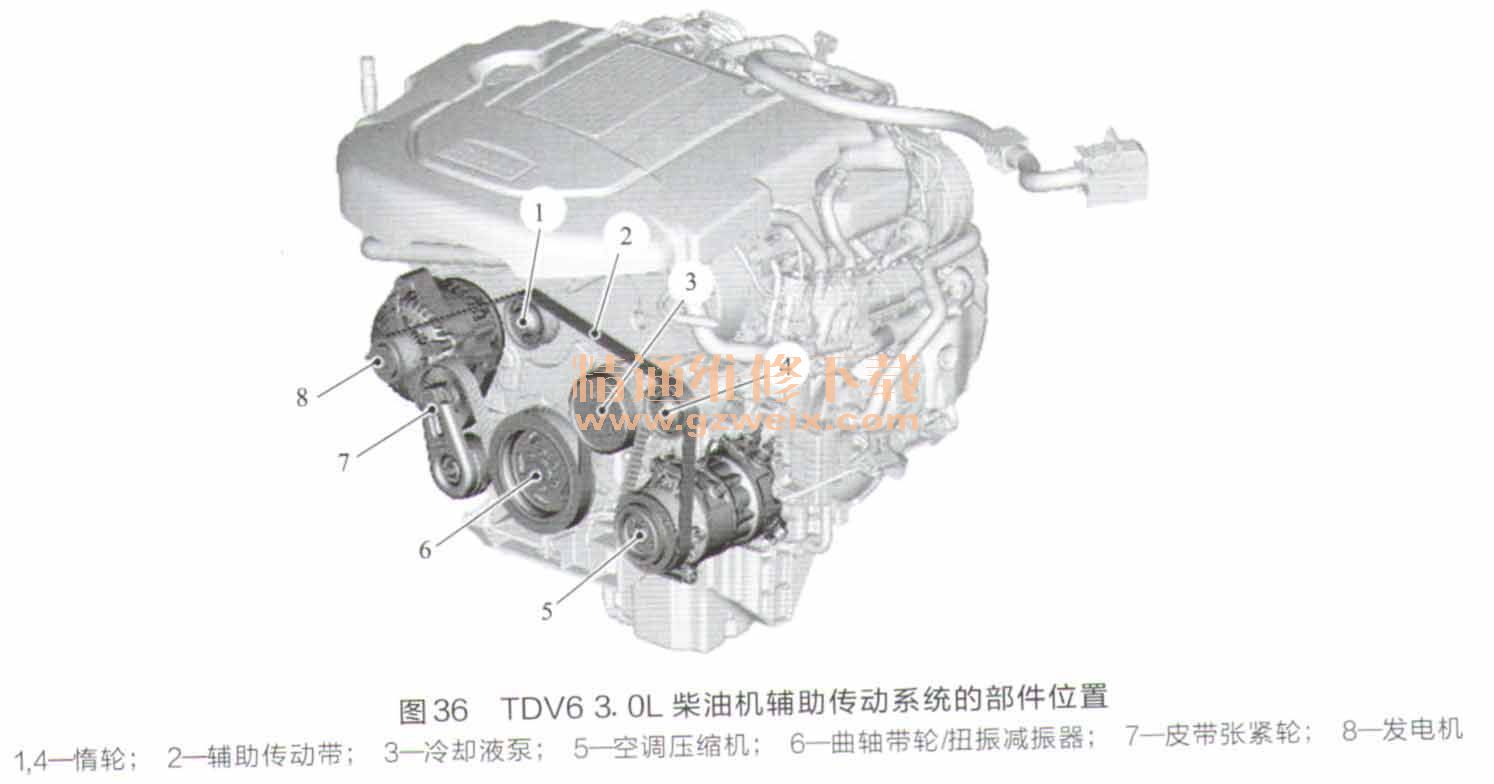

    TDV6 3. 0L柴油机辅助传动系统是由曲轴带轮驱动的皮带传动系统，其部件位置如图36所示。

  （二）部件说明
    传动带是一种六棱多楔带，用于驱动冷却液泵、空调压缩机、发电机。皮带张紧轮可使传动带保持正确的张紧力，确保传动部件不会打滑。皮带张紧轮在弹簧加载枢轴臂末端有一个惰轮。枢轴臂可以手动转动，以便拆卸和安装传动带。
