一辆行驶里程约1.2万km的奥迪A6L轿车。车辆长时间停放后，车辆无法启动。

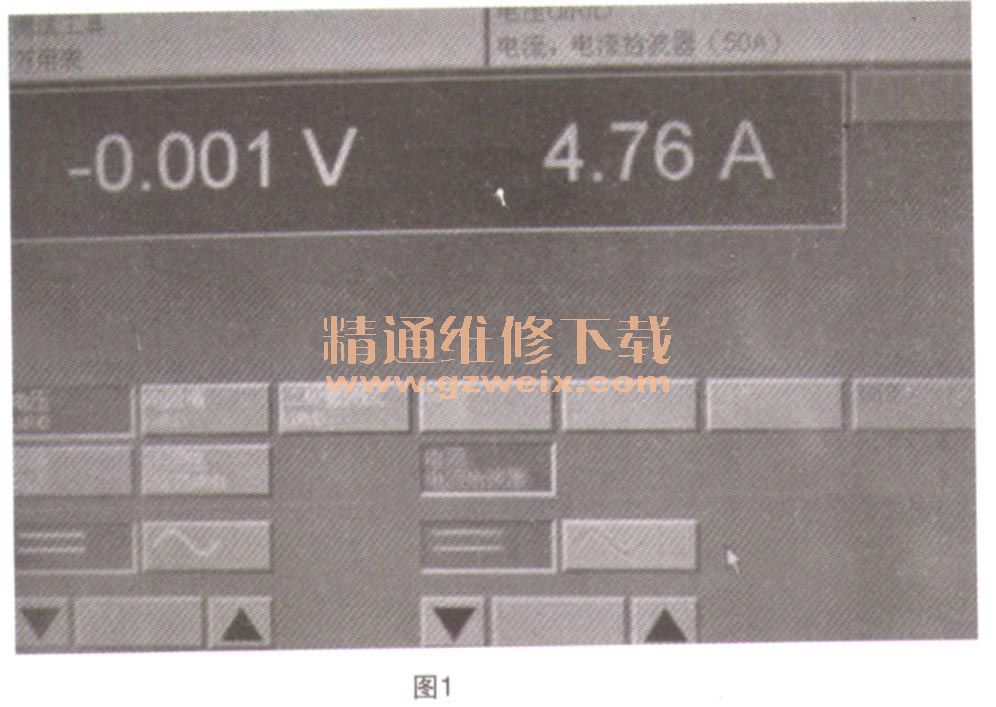

    故障诊断：使用VAS5052检查时发现“19存储—车辆静态电流管理静态隅发”这一故障代码，其他控制单元无任何故障记忆。闭锁车辆15min后双闪指示灯及车门背景照明灯不熄灭，使用VAS5051测量静态放电电流发现为2.33～4.76A（如图1所示），由此可见车辆存在放电情况。

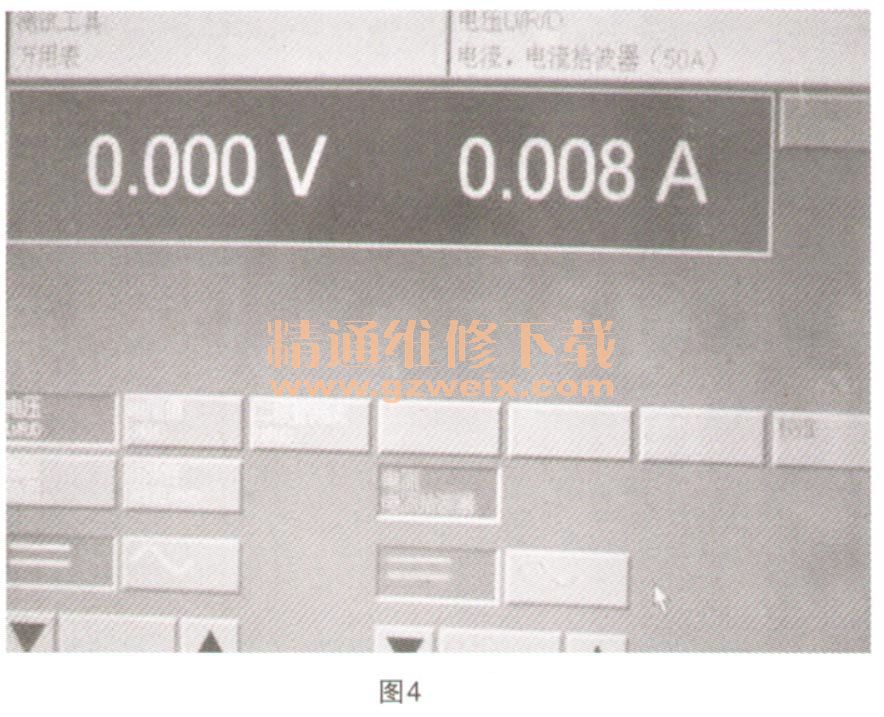

    读取总线工作数据块发现舒适系统、信息娱乐系统总线偶尔休眠一会儿又开始工作，在两者之间快速变化。使用VAG1598/38读取总线工作状态，然后依次断开控制单元舒适系统控制单元总线节点观察波形。当断开倒车影像控制单元J772时，总线立即处于休眠状态，双闪指示灯立即熄灭。断开前舒适总线如图2所示。断开后舒适总线如图3所示。断开后放电电路的休眠电流如图4所示。经过检查最后确定损坏的部件是J772，如图5所示。







    故障总结：由于倒车影像控制单元J772损坏，该控制单元向舒适系统发出错误的总线激活信号，导致舒适系统、信息娱乐系统无法休眠，长时间停放后由于放电电流过大，车辆无法启动。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
