剖析路虎/捷豹V8 5. 0L机械增压汽油机技术

来源：本站整理作者：佚名 2016-01-11 09:20:18

    六、附件驱动系统
（一）部件位置

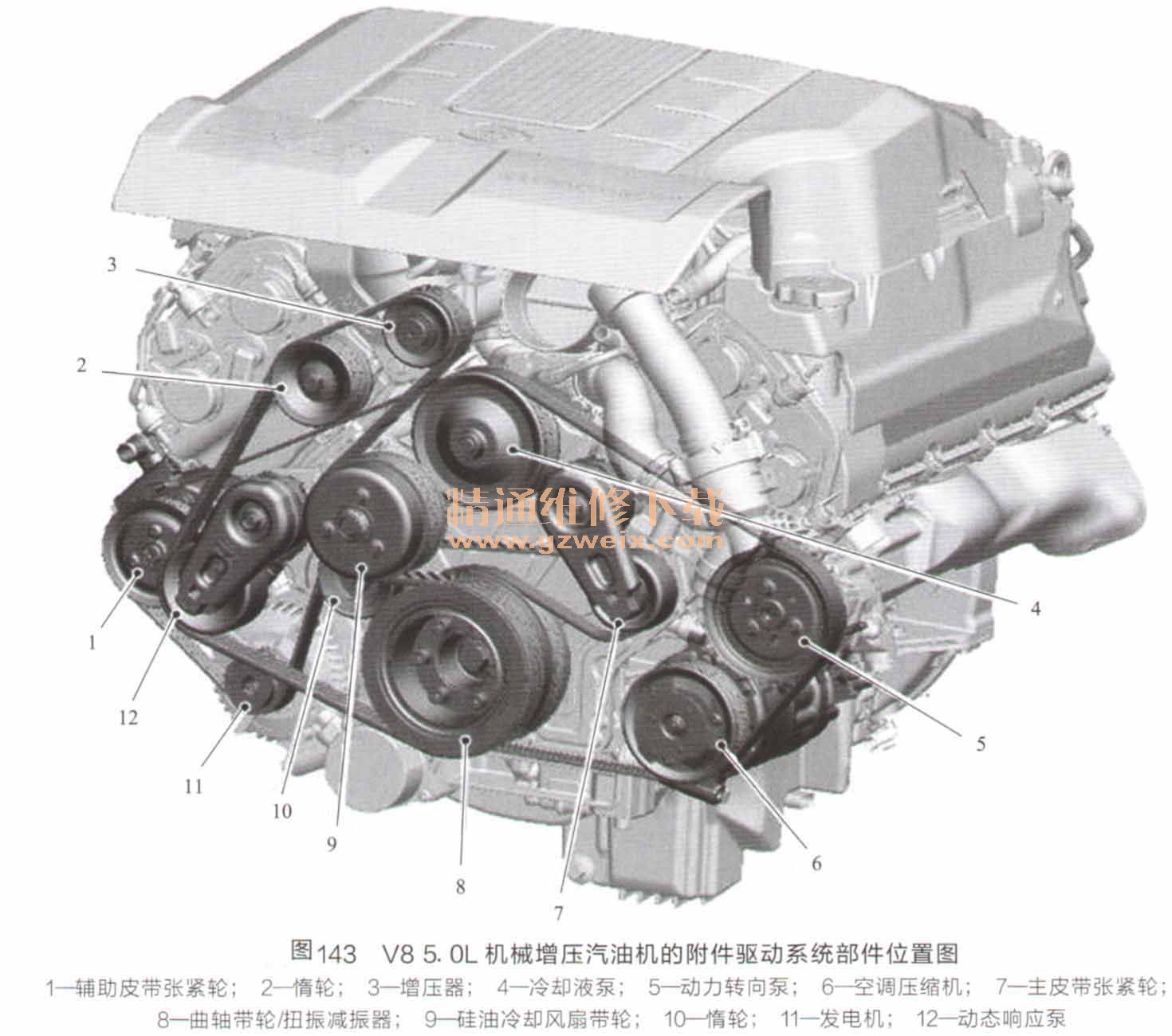

    V8 5. 0L机械增压汽油机的附件驱动系统部件位置图如图143所示。

    该附件驱动系统是一种由连接到曲轴前方的带轮提供动力的皮带传动系统，该系统集成了扭振减振器的曲轴带轮驱动主传动带和辅助传动带。各皮带导槽中的自动皮带张紧轮可使传动带保持正确的张紧力。皮带张紧轮与惰轮一起引导传动带保持顺畅运行，形成正确的附件环绕方式，确保传动不会打滑。
（二）部件说明
    主传动带是一种六棱多楔带，可驱动动态响应泵、冷却液泵、动力转向泵、空调压缩机、发电机等部件。辅助传动带是一种八棱多楔带，用来驱动SC (super charger）和硅油冷却风扇的带轮。皮带张紧轮的弹簧加载枢轴臂末端设有惰轮。枢轴臂可以转动，以便拆卸和安装皮带。
