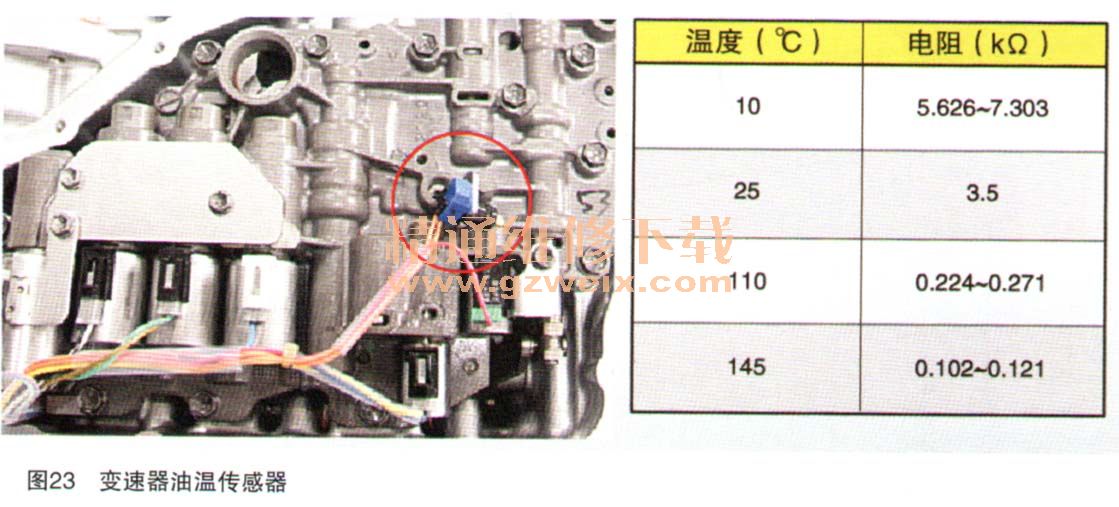

TCM根据输入轴速度信号对发动机转矩、换挡正时和锁止进行控制。变速器油温传感器集成在变速器线束上(如图23所示)。TCM根据传感器发送的反馈信号控制变速器在各个温度下平稳换挡。液压控制机构主要由油泵和阀体组成,基于油泵产生的液压油流向阀体总成,TCM根据各个电磁阀控制油液流动路径,油液分别施加到液力变矩器、离合器和制动器上,实现动力传递,同时完成部件的润滑和油液的散热(如图24所示)。

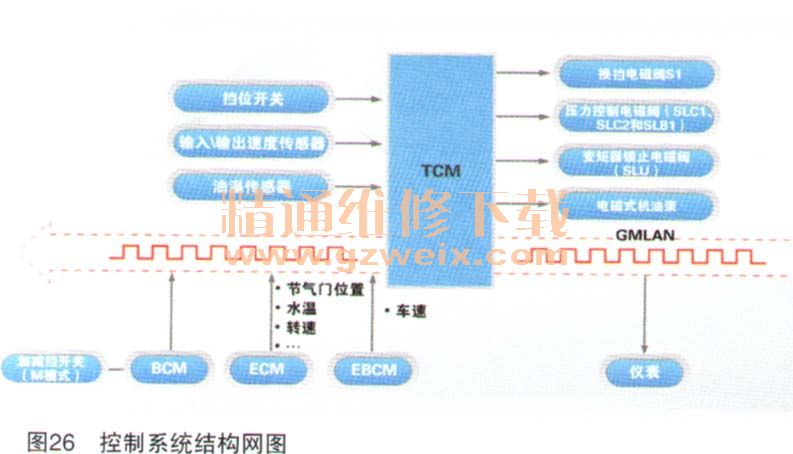

TS-41 SN自动变速器采用定排量转子油泵(如图25所示),安装在变速器前端,由变矩器壳体驱动。TS-41 SN白动变速器在实现自动换挡控制过程中,自动变速器控制模块(TCM)采用输入信号并结合来自GMLAN的网络信息,输出电磁阀控制指令及仪表显示信息(如图26所示)。
TCM位于制动踏板上方(如图27所示),控制变速器的换挡和实现自诊断功能。TCM也采集来自ECM的节气门开度、转速、扭矩、制动开关等输入信号,并向ECM输出减扭请求、故障、挡位、故障警告等信息。TS-41SN自动变速器支持手动换挡模式,
BCM采集手动挡开关信号,并传递给TCM实现手动换挡(如图28所示)。
需要说明的是,在手动模式下,TCM也可能会白动执行升挡以防止超转,并在车速下降时执行降挡。TCM会阻止变速器在车辆前进时挂入倒挡,以防止发生极度危险的车轮锁死现象。当车速在11km/h以上时,即使换挡杆从N挡移到R挡位置,变速器的B3制动器仍然处于松开状态,使得变速器不会换人倒挡(如图29所示)。
TS-41 SN自动变速器会针对行驶条件选择合适的换挡模式,并自动切换模式保持换挡平顺。这些模式包括有坡道模式、过热模式、加热模式和TCS模式等,如表2所示给出了每个模式下的详细操作方式。
