一辆行驶里程约1万km的宝马730Li轿车。用户反映：该车辆空调制冷失效，按压空调制冷开关，空调面板的温度设置调整到最低的16℃，空调的各个出风口次出都是热风。车辆不久前在行驶中出现发动机盖右前冒烟的现象。
    故障诊断：接车后验证用户反映的故障现象，按压空调面板上的最大制冷效果“MAX”按钮，空调面板的显示屏显示为16℃。空调各个出风口吹出的风都是热风，估计温度在20℃以上，完全没有任何制冷效果。连接ISID进行诊断测试，读取空调系统相关的故障存储：“IHKA 801225空调压缩机：由于制冷剂循环回路巾欠压而关闭。”扩充的故障类型：当前存在故障。

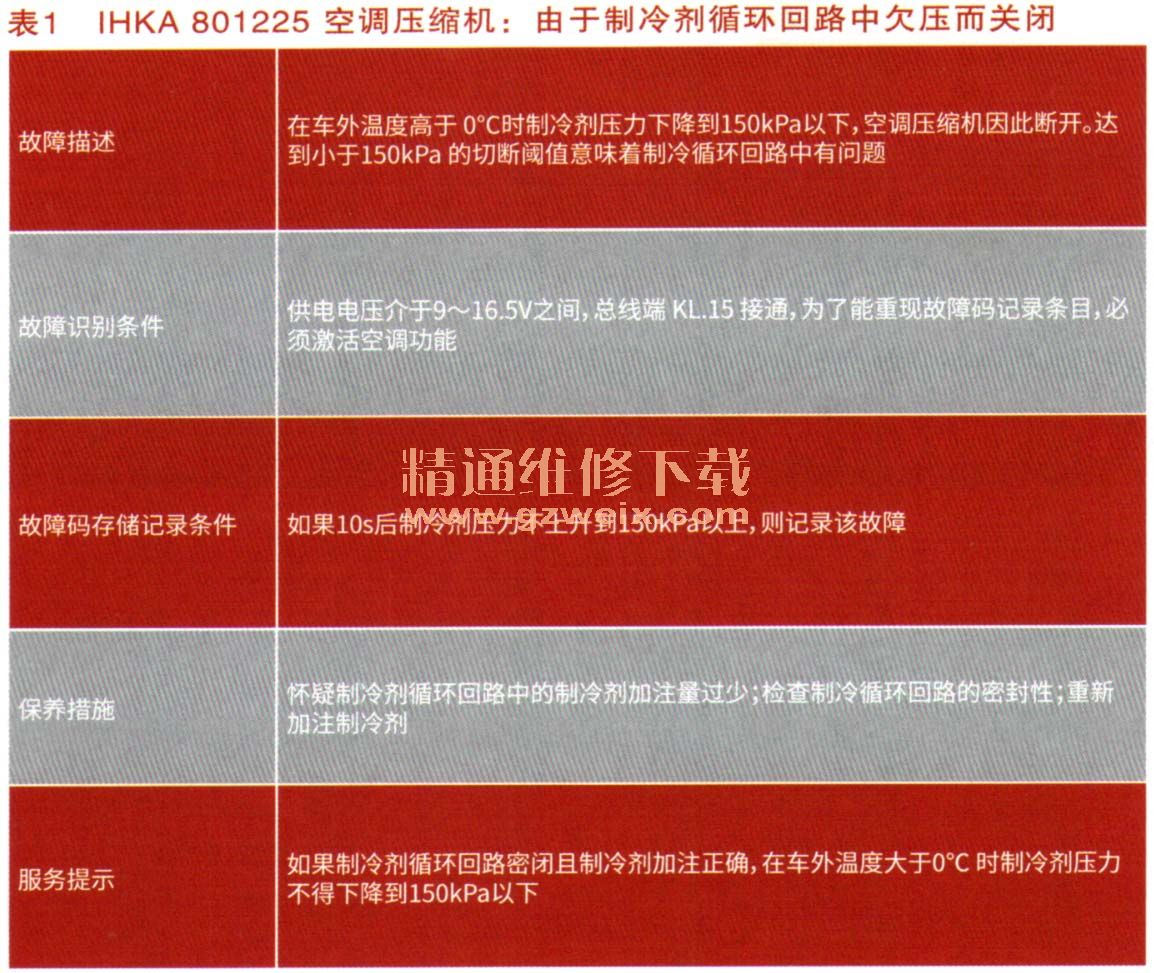

    查看故障码说明如表1所示。

    故障码的说明显示空调系统有可能缺少制冷剂。接下来调用JBE和IHKA控制模块的功能，读取空调系统的数据流，如图1、图2所示。



    图1中显示制冷剂压力为0，所以压缩机为关闭状态。蒸发器温度几乎就是热交换器的温度，没有丝毫的制冷效果。空调系统严重缺少制冷剂。为了证明诊断测试是否正确，最直接简单的办法便是通过空调管路上加注口进行人工测试。使用螺丝刀按压加注口中的单向阀，没有高压的制冷剂泄漏出，空调系统的循环管路中完全没有制冷剂，说明空调的循环系统中存在泄漏。
    接下来查找空调循环系统中泄漏的位置。用户反映车辆不久前在行驶中出现发动机盖右前冒烟的现象。
    发动机盖前端离空调的冷凝器安装位界比较近，首先检查发动机盖右前位置。目测检查发现空调的冷凝器右下角有一片油迹，推断这个位置可能存在制冷剂。拆卸下空调冷凝器检查，果然是空调冷凝器右下角存在制冷剂泄漏，如图3所示。

    故障排除：更换空调冷凝器和冷凝器空调管路连接的密封圈。根据ISTA操作要求再对空调系统进行抽空、检漏，然后添加850g的制冷剂和40mL冷冻油。ISTA要求并根据更换的部件另外添加新冷冻油：
    ·蒸发器：10ML
    ·冷凝器：20mL
    ·干燥剂／千燥瓶：20mL
    ·每根更新的制冷剂管路：10ML
    ·带集成式干燥瓶的冷凝器：40mL
    ·安全压力开关和密封件：不需要添加冷冻油
    最后启动车辆怠速状态下调用JBE和IHKA控制模块功能，读取空调系统相关数据流，如图4、图5所示。制冷剂压力在标准范围之内，空调压缩机显示已经打开状态。蒸发器温度和出风口的温度由于鼓风机风量过小所以略微偏低，但更说明了空调系统的制冷效果佳。
