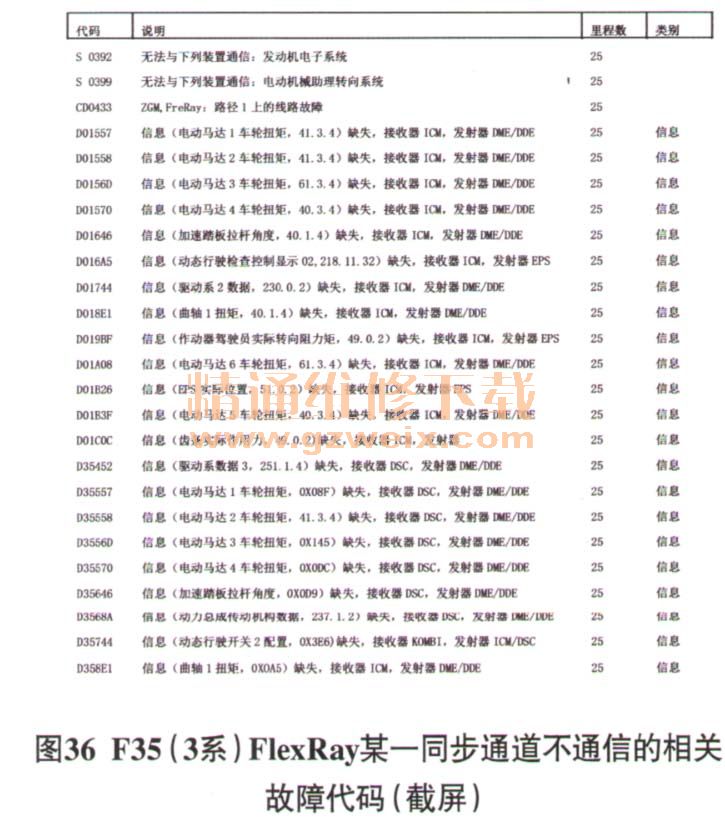

对于有2个同步通道车辆，为保证FlexRay同步，至少需要1个同步通道与中央网关进行通信。如果FlexRay上所有控制单元不通信，则故障为中央网关；如果是FlexRay上部分控制单元不通信（图35），且有与FlexRay上控制单元相关的故障代码（图36）时，则故障为该同步通道上的同步控制单元或相关FlexRay导线。

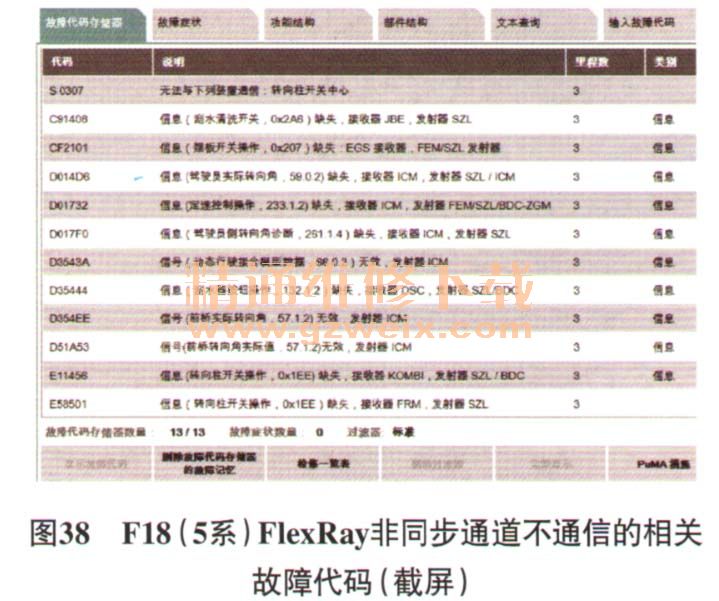

    如果是FlexRay上单个控制单元不通信（图37），且有与F1exRa让控制单元相关的故障代码（图38）时，则故障为非同步通道上的控制单元或相关FlexRay导线。

    3 总结
    综上所述，总线故障快速诊断的技巧无非就是通过快测查看控制单元通信状态（有无发黄）和相关故障代码进行初步判断。
    （1）单个控制单元发黄，可能故障部位主要是该控制单元的供电、搭铁、相关支路总线与唤醒线、不带终端电阻的控制单元。
    （2）同一总线一片控制单元发黄（含全黄），可能故障部位主要是相关总线（如PT-CAN、 K-CAN、FlexRay同步通道）、网关、带终端电阻的控制单元。
    （3）不同总线个别控制单元发黄，可能故障部位主要是共用搭铁或供电、供电总线端。
    （4）不同总线一片控制单元发葡M故障部位主要网关。
    确定主要故障部位后，可再通过万用表测量总线有无电压来判断具体故障点。如果电压为0V（无电压），要进一步检查导线的通断；如果有电压，要进一步测量总线波形，通过总线波形的特征锁定故障点。
