剖析2016款通用别克全新君越新技术(二)
来源:汽车维修技师 作者:佚名 2016-07-20 08:01:37

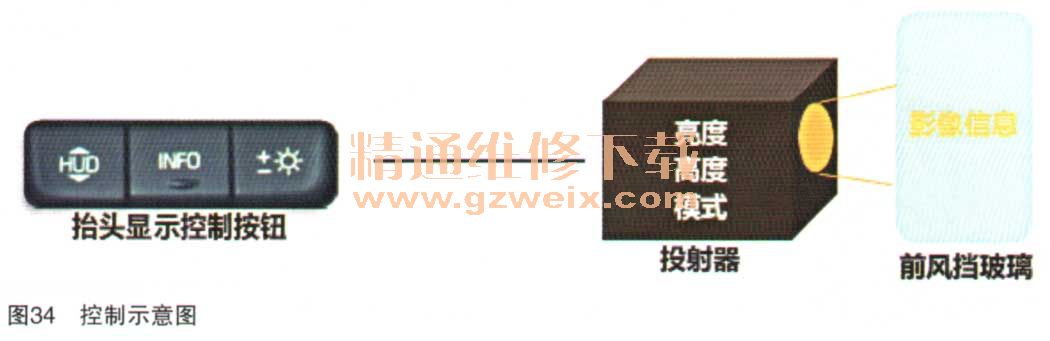

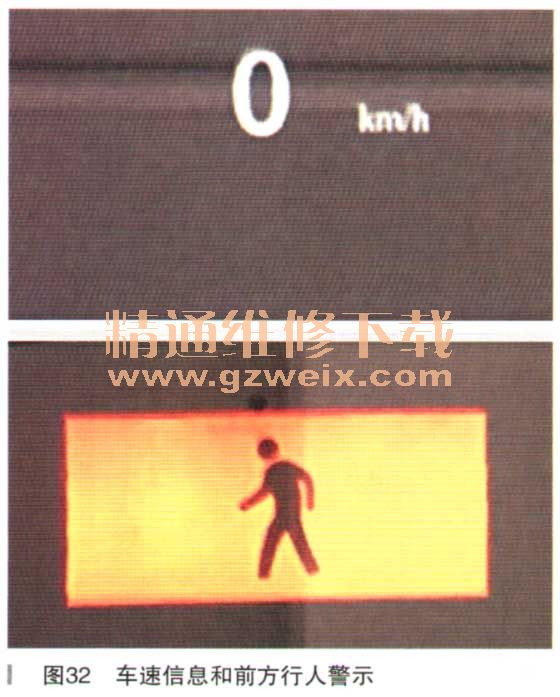

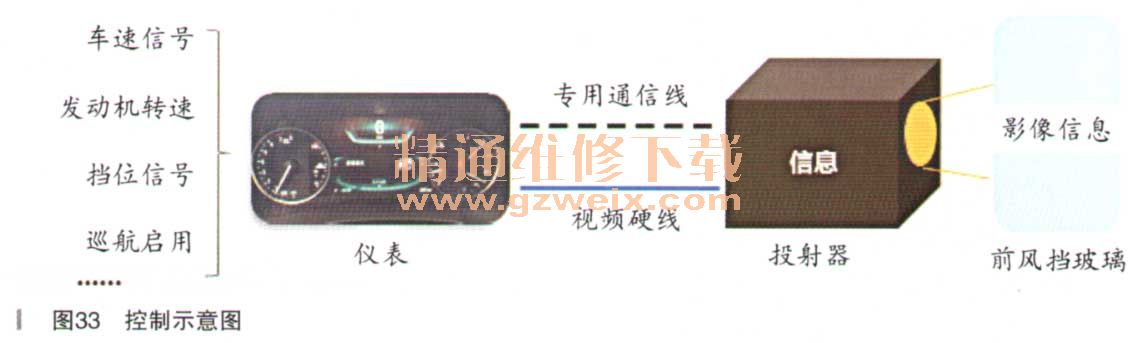

车速信息和前方行人警示如图32所示。抬头显示需要获得车速信息并投射影像,也接受驾驶员的控制。组合仪表从车身网络中获得车辆信息,并通过视频硬线和专用通信线与投射器进行交流,投射器将收到的信息投射在前风挡玻璃上(如图33所示)。控制按钮通过控制线路向投射器发送亮度调节、高度调节和模式调节的指令,投射器根据指令调整投射图像(如图34所示)。抬头显示器的DTC是通过组合仪表进行报告的。当拆卸抬头显示器时,需要拆卸电子仪表总成,应注意不要损伤下部支架(如图35所示)。

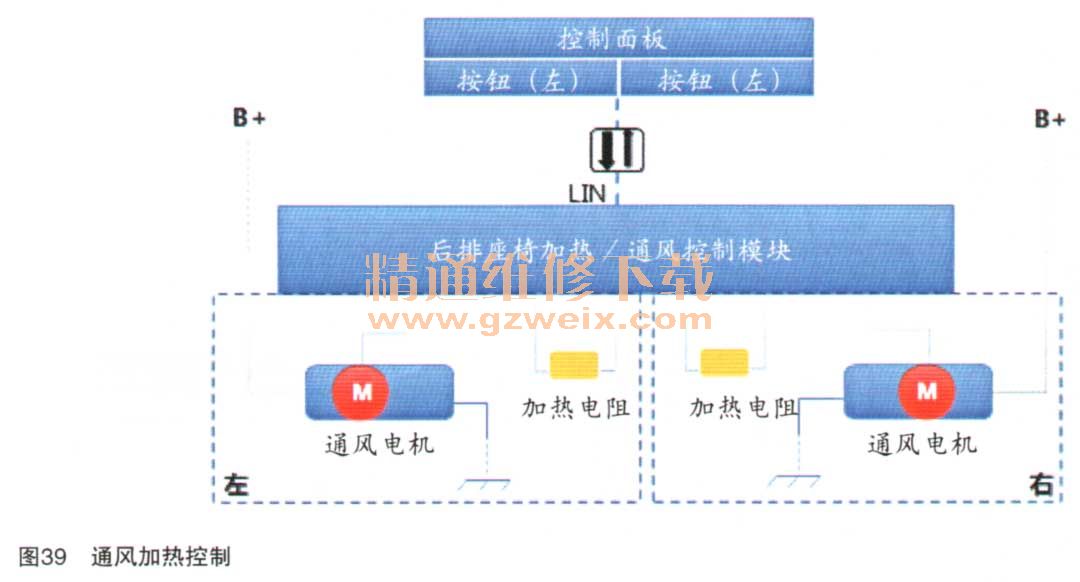

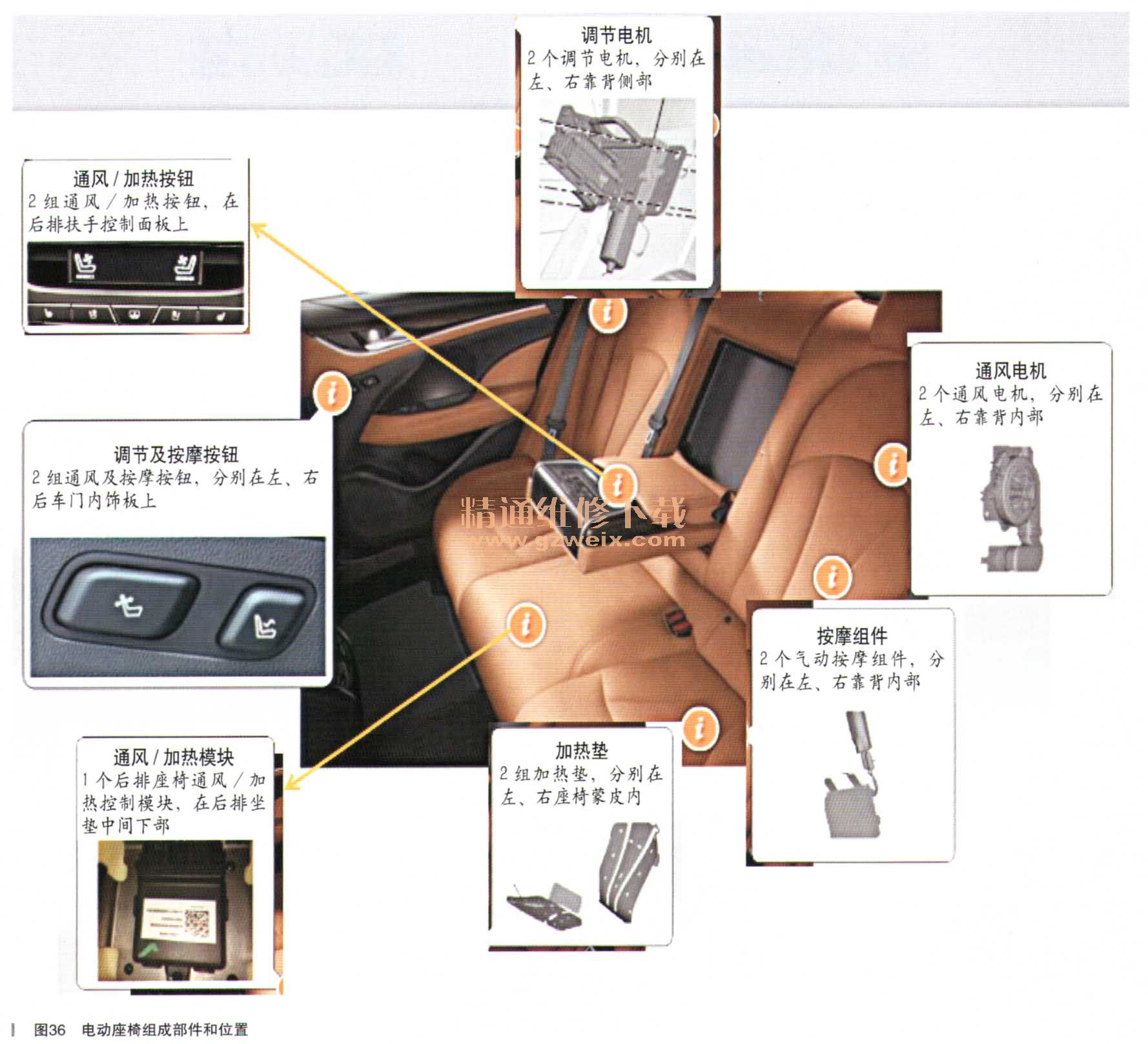

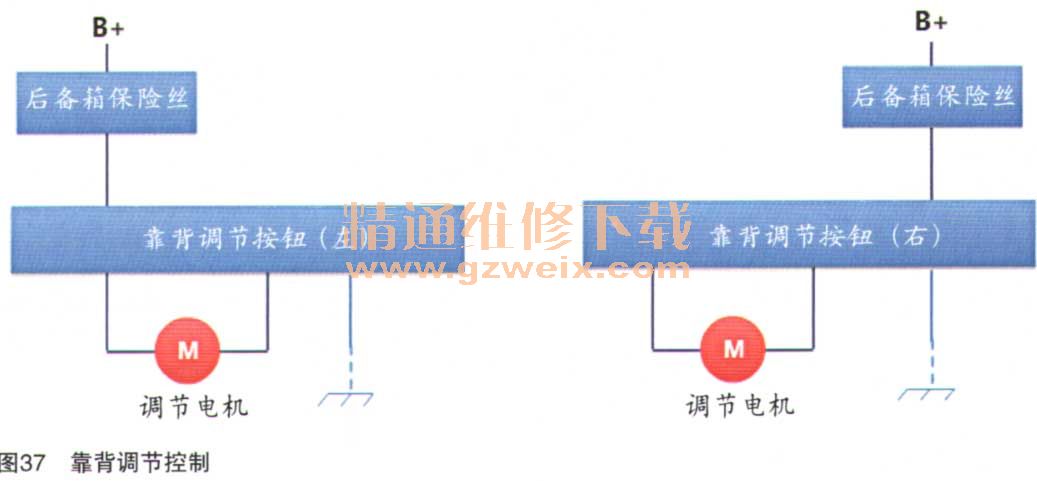

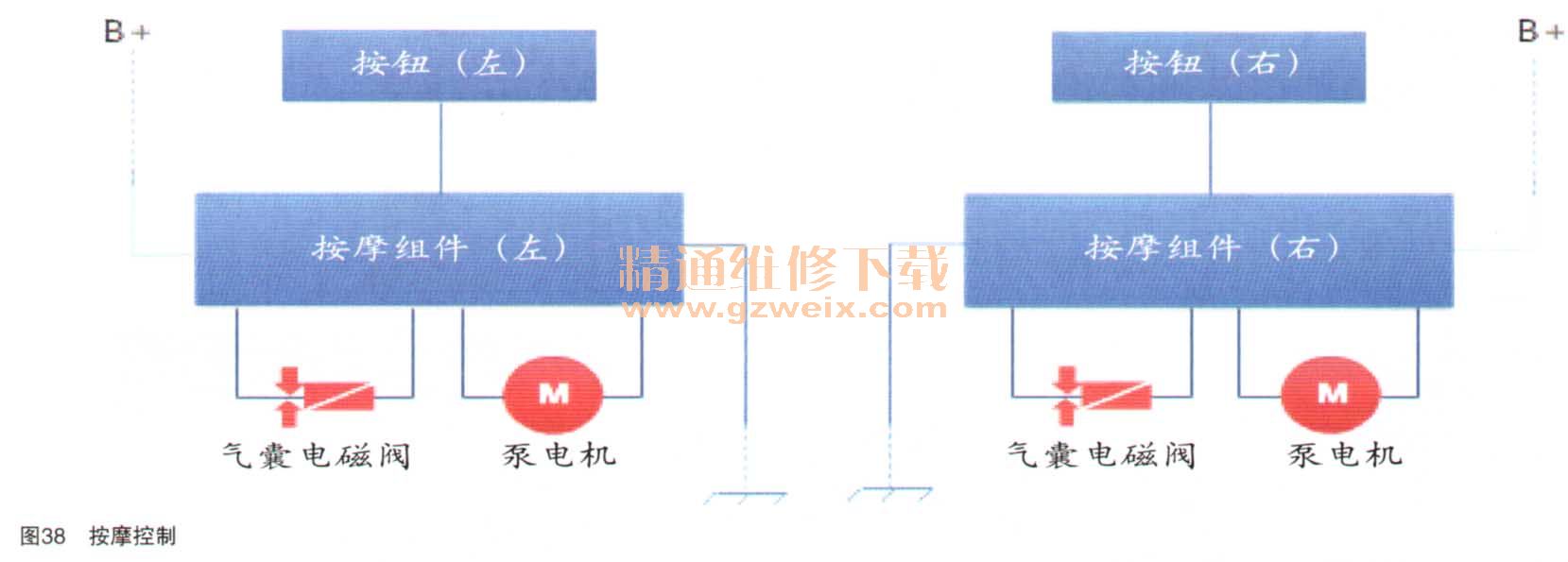

车辆后排座椅增加的新功能包括靠背2向调节、靠背气动按摩、靠背及坐垫3挡加热、3挡通风。图36为电动座椅组成部件和位置。调节按钮直接控制调节电机实现后排靠背的调节功能(如图37所示)。按摩控制按钮将控制信号传递到后排腰部按摩控制组件,组件中的泵电机和气囊电磁阀实现座椅的按摩功能(如图38所示)。按钮的操作指令通过LIN网络发送到后排加热/通风控制模块中,模块根据指令控制加热垫或通风电机(如图39所示)。
