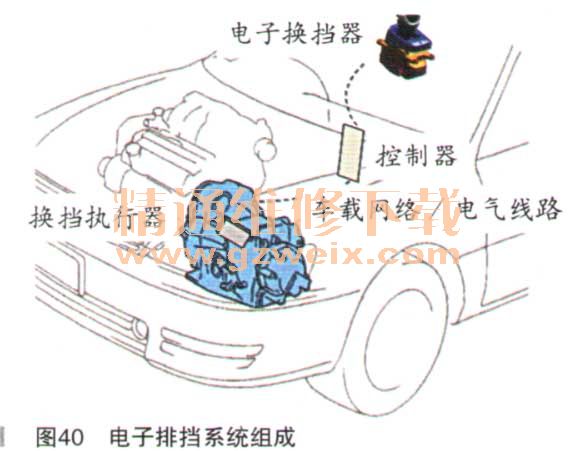

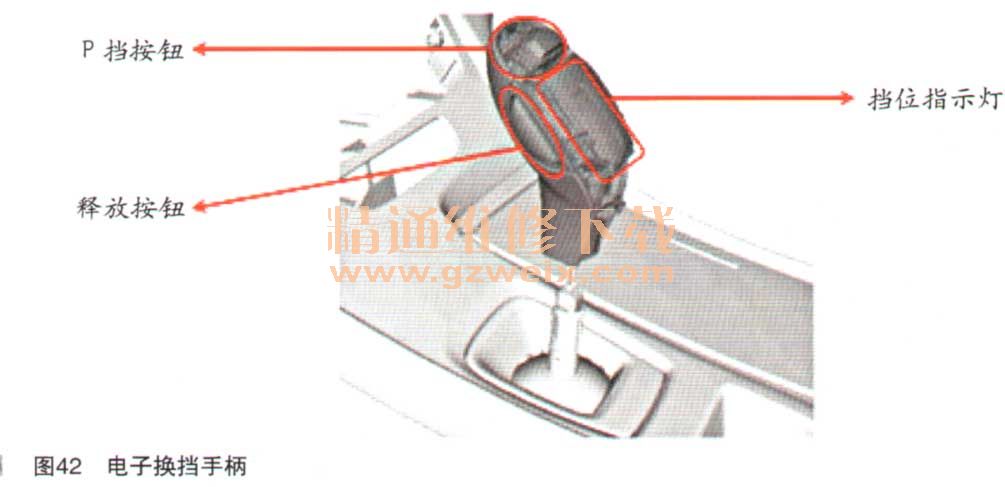

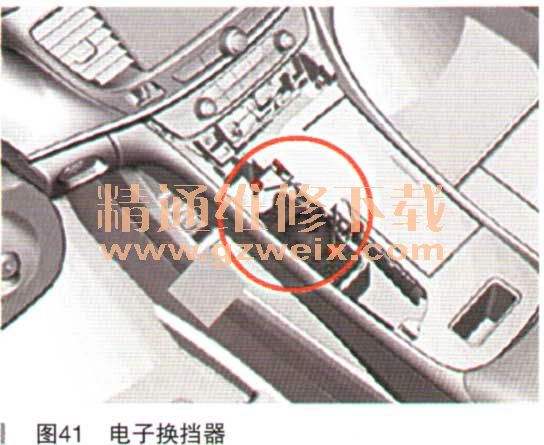

全新君越配置的电子排挡系统为外置式电子排挡系统，其核心部件包括电子换挡器、控制器、车身网络／电气线束、换挡执行器（如图40所示）。自动变速器内部机械和电气构造没有发生变化。电子换挡器通过螺栓安装在中央控制台杯托旁边，其上连接一组线束（如图41所示）。电子换挡器的作用是可将驾驶员的换挡动作转换为电信号。电子换挡手柄安装于换挡器上，它们之间有一个电气连接插头（如图42所示）。

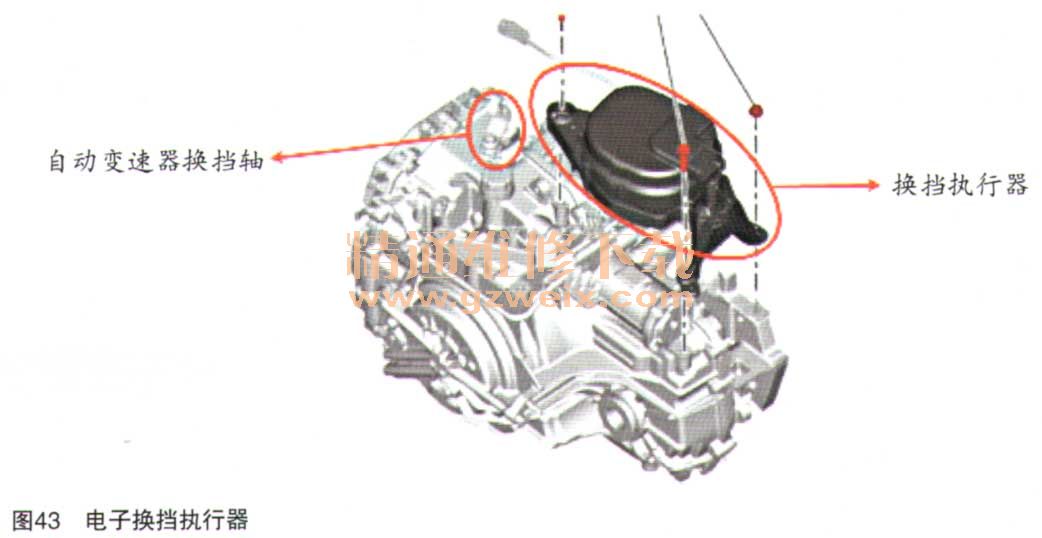

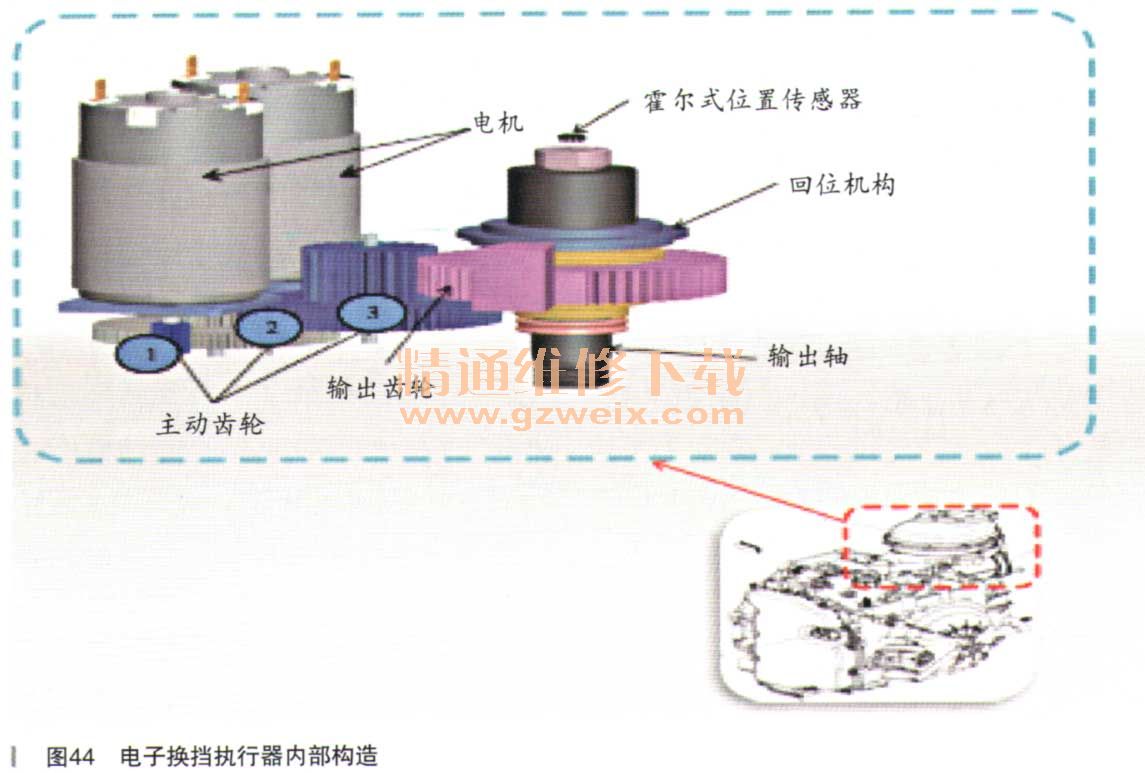

    电子换挡手柄的作用是发送P挡请求信号、释放请求信号和显示挡位指示灯。电子换挡执行器通过螺栓安装在自动变速器上部（如图43所示），其上有一线束和一较短的拉杆。电子换挡执行器的作用是从网络中获得各项信息并控制内部的电动机带动自动变速器轴以实现P/R/N/D挡的切换。电子换挡执行器的内部构造如图44所示，内部冗余设计了两个电机以驱动齿轮组完成换挡工作。霍尔式位置传感器能够反馈出轴的角度信息。在执行器意外断电时回位机构提供机械力使变速器回到P挡。

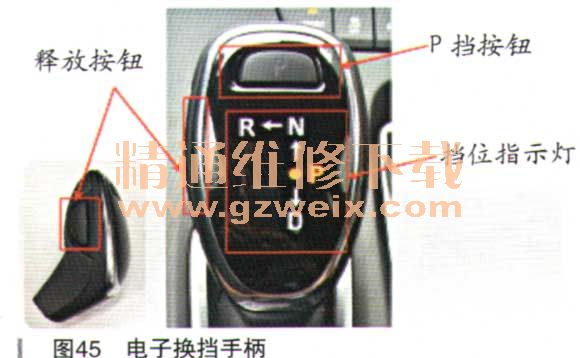

    底盘控制模块位于驾驶室前防火隔板中间，作用是接收电子换挡器的操作信息，并将信息发送到车身网络与相关模块共享，还通过LIN线接收换挡执行器的位置信息和控制手柄上的挡位指示灯。电子换挡手柄上包括的组件如图45所示，包括1个P挡按钮和一个释放按钮以及挡位指示灯，唬拍色的挡位指示灯亮起表示当前的挡位。手柄仅有一个初始位置，任何操作之后都应松开手柄使其回到初始位置。手柄没有设置机械锁止机构，任何点火模式下手柄都可以移动。
