二、M276发动机供油系统简介
M276发动机燃油供给的控制功能包括以下功能顺序:
·燃油低压回路的功能顺序
·燃油高压回路的功能顺序
·安全性燃油切断的功能顺序
1.燃油低压回路的功能顺序

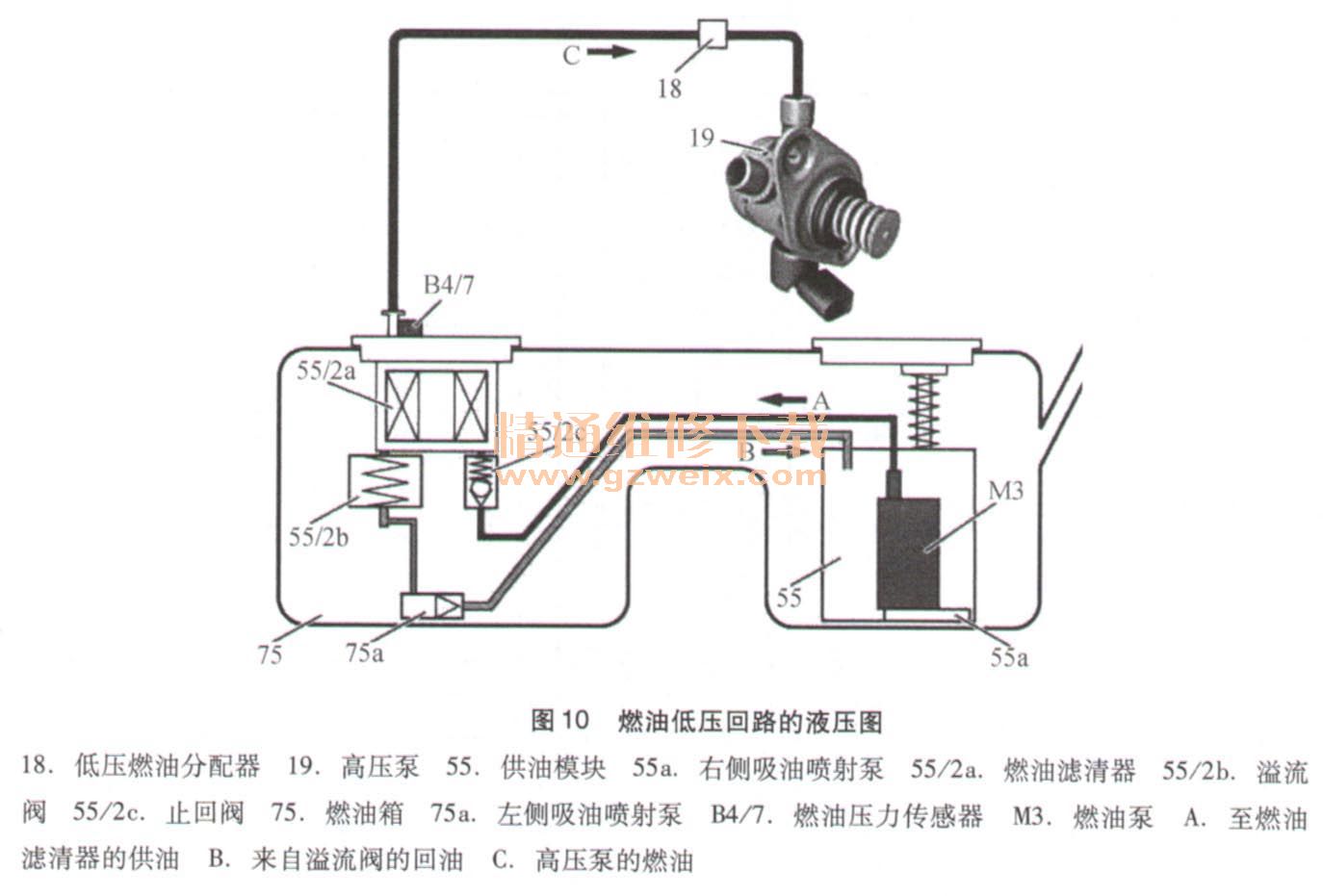

燃油低压回路的液压图,如图10所示。
如果燃油泵控制模块(N118)接收到信号“燃油泵打开”,则燃油泵(M3)打开。该信号由发动机控制模块(N3/10)通过CAN C作为控制器区域网络(CAN)信号和接地信号进行双重传输。燃油泵控制模块还接收到来自发动机控制模块的CAN信号“标称燃油压力”。燃油泵控制模块通过来自燃油压力传感器(B4/7)的电压信号检测当前燃油压力,并将该信息通过CAN C传送至发动机控制模块。燃油泵控制模块评估当前燃油压力,将其与设定燃油压力进行比较,并在必要时通过脉冲宽度调制(PWM)信号促动燃油泵,以使实际值等于设定值。
根据燃油温度和发动机转速,燃油泵压力被调节为介于450~670kPa之间。为进行促动,燃油泵将燃油从燃油供给模块中抽出,然后将其通过燃油滤清器泵入高压泵中(不带回流管的单管路系统)。燃油压力为700~900kPa时,燃油滤清器中的溢流阀打开。滤清器上游的燃油通过T形件流走,并驱动20~40L/h吸油喷射泵。该吸油喷射泵将燃油从左侧燃油箱室输送至燃油供给模块(在右侧燃油箱室中),从而防止燃油箱的一侧被排空。燃油滤清器的供油管中存在一个止回阀,可防止燃油压力在燃油泵关闭时下降(降至450 kPa以下)。
2.燃油高压回路的功能顺序

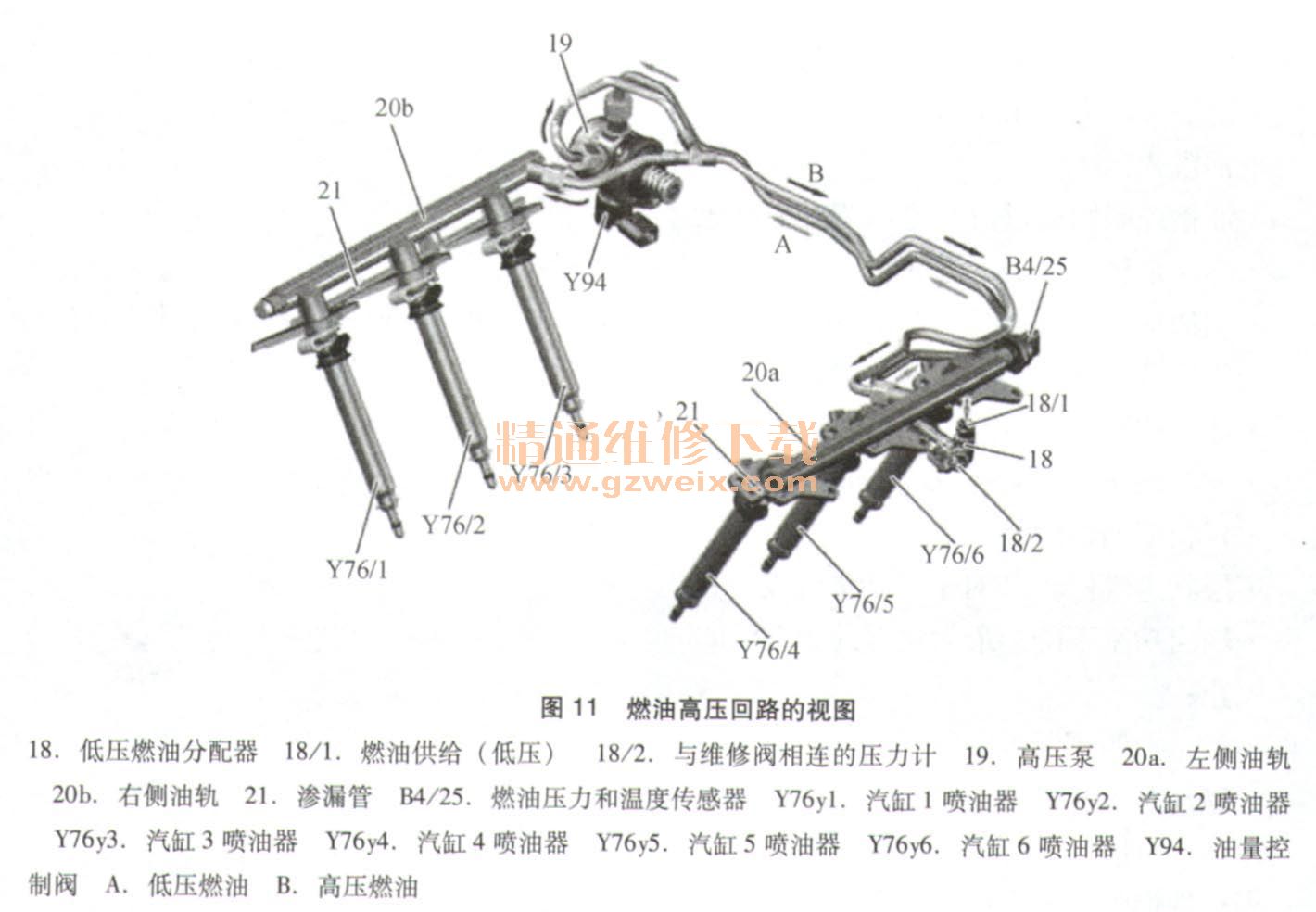

燃油高压回路的视图,如图11所示。
发动机直接喷射系统需要约20000kPa的燃油压力,该压力在燃油高压回路中产生和调节,并存储在两条油轨中。发动机控制模块读取燃油压力和温度传感器(B4/25)的信息,以调节燃油高压。
来自燃油箱的燃油从低压燃油分配器流至高压泵。这会将燃油压缩至20000kPa(根据工况),并将其通过高压燃油分配器和油轨输送至喷油器处。
每个汽缸列的3个喷油器由各油轨直接供给燃油。
高压泵处存在一个油量控制阀(Y94),可根据设定燃油压力调节供至泵元件处进行压缩的燃油量。
燃油压力和温度传感器检测当前燃油高压(油轨压力)以及左侧油轨中燃油的温度。工作压力为2000kPa。只有车辆降至和换挡杆处于N和P挡时,才会将压力设置为15000kPa,以减少高压泵的噪声排放。如果在发动机温度较高时停止车辆,则高压回路中的燃油压力会增加至25000kPa(+1700kPa)。一旦达到该闽值,高压泵中的阀即会打开,且压力降低。启动发动机时,压力迅速降至20000kPa的标准工作压力。
为控制油轨压力,发动机控制模块通过脉冲宽度调制信号促动流量控制阀,直至油轨中达到设定燃油压力。两条油轨上安装有漏油管,可在喷油器密封圈发生泄漏时将汽缸盖中的燃油引导至油轨处。这可防止燃油溢出,从而防止温度较高的发动机零件着火。
调节燃油高压回路期间,区分为以下几种工况:
·启动
·正常模式
·低压应急运行模式(未达到燃油高压)
·停止
启动:
·油量控制阀通电并关闭,因此高压泵达到最大供油量,且压力迅速增长
·燃油泵压力为450~670kPa
正常模式:
·油量控制阀通过占空比调节燃油高压
·燃油泵压力取决于燃油温度,介于300~550kPa之间
·燃油预供油压力根据发动机转速和燃油温度变化,介于450~670kPa之间(绝对)
低压应急运行模式(未达到燃油高压):
·油量控制阀断电并因此打开
·燃油泵压力为450~670kPa,燃油通过打开的油量控制阀流入油轨中
·延长喷油器的促动
·层状进气停止(对于层状进气发动机)
·输出功率下降,最大速度约为70km/h
停止:
·油量控制阀断电并打开
·燃油泵未被促动
