剖析奔驰车系M276发动机技术
来源:汽车维修技师  作者:佚名  2016-08-31 09:06:52


    五、M276发动机凸轮轴调节功能

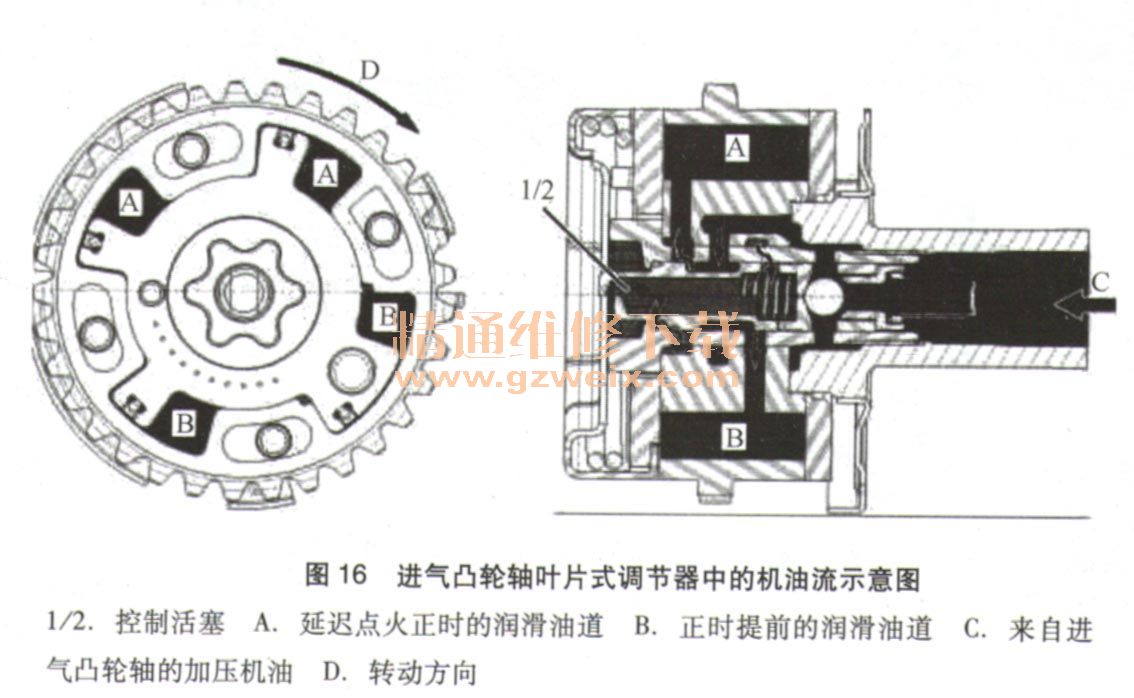

    1.进气凸轮轴叶片式调节器中的机油流示意图,如图16所示。

    图的上半部分为:加注润滑油道(A),润滑油道(B)打开。图的下半部分为:加注润滑油道(B),润滑油道(A)打开。
    2.进气凸轮轴的调节示意图,如图17所示

    3.进气凸轮轴的叶片式调节器示意图,如图18所示

    凸轮轴调节可将全部4个凸轮轴连续调节最多40°(曲轴转角)。这就意味着负荷发生变化时气门重叠量可在较宽的极限范围内变化。这会优化发动机扭矩特性,并改善排气特性。
    气门重叠量:排气门关闭之前,进气门打开。
    为进行凸轮轴调节,发动机控制模块N3/10读取以下传感器信息:
·热膜式空气流量传感器(B2/5),发动机负荷(适用于层状进气发动机)
      ·左侧和右侧进气凸轮轴位置传感器(B6/4、B6/5),进气凸轮轴位置
      ·左侧和右侧排气凸轮轴位置传感器(B6/6、B6/7),排气凸轮轴位置
      ·冷却液温度传感器(B11/4)
      ·节气门促动器下游的压力传感器(B28/7),发动机负荷
      ·曲轴位置传感器(B70),发动机转速
    4.凸轮轴的调节功能包括以下功能顺序
   (1)开始进行凸轮轴调节的功能顺序。
    凸轮轴调节由发动机控制模块根据发动机转速和发动机油温度启用。发动机油温度由发动机控制模块利用各种操作数据(如冷却液温度、时间、发动机负荷)和存储的温度模型确定。即使机油较热,发动机机油温度也对确保调节凸轮轴有足够高的油压(大于150kPa)较为重要。
    转速较高时,首先通过与进气凸轮轴比较开始进行排气凸轮轴调节。这样,可确保排气凸轮轴在机油压力较低时克服凸轮轴的“延迟”工作反作用扭矩到达锁止位置。回缩弹簧位于各排气侧叶片式调节器中,用于提供支撑。如果所有4个凸轮轴都得到调节,则排气凸轮轴的调节会延迟进行。这可防止出现机油供给问题,并确保实现锁止机构功能。
    根据负荷开始进行凸轮轴调节:
    ·发动机油温度为80℃时,从约600r/min开始
      ·对于120℃的发动机机油温度(进气侧),从约800r/min开始
    ·发动机机油温度为120℃(排气侧)时,从约1050r/min开始
   (2)发动机油压的功能顺序。
    发动机油压由发动机机油泵阀门(Y130)调节,以保证足够的机油供给,以及在必要时降低油压(节省燃油)。
   (3)调节的功能顺序。
    发动机控制模块利用脉冲宽度调制(PWM)信号促动左侧和右侧进气凸轮轴电磁阀(Y49/4、49/5)以及左侧和右侧排气凸轮轴电磁阀(Y49/6、Y49/7)。通过与特性图相关的占空比调节控制柱塞。根据其位置控制叶片式调节器的机油量(压力油)。压力油使与凸轮轴牢固连接的叶片式调节器中的叶片冲杆转动。
