五、蓝牙电话和音频传输
1.蓝牙电话／音频连接1代和2代
蓝牙（Bluetooth.）为短程RF（射频）技术的名称，以2.4GHz频率工作，可以以无线方式传输语音和数据。Bluetooth⑧设备的有效工作范围为1 dm，数据传输率为1 Mbps。如图41所示，1代和2代信息娱乐系统中安装的Bluetooth⑧系统包含一个带有集成式Bluetooth⑧天线的电话模块。最多可将五部Bluetooth⑧电话与车辆配对，但每次只能连接1部电话。
2．蓝牙电话／音频连接-2.1代
与先前的系统相比，2.1代信息娱乐中安装的蓝牙系统要高级得多。除了将客户的蓝牙电话与车辆上的免提电话系统进行配对之外（包括目录搜索、以前的通话等），该系统也允许客户通过车辆的音响系统播放和控制其支持蓝穿功能的音频设备，以及传输音乐文件。对于蓝牙电话，设备控制级别取决于软件设计。蓝牙模块和天线与ACM（音频控制模块）集成在一起。
六、视频传输
1数字视频传输
路虎车型系列中采用模拟和数字视频数据通信接口的组合，具体取决于车系。数字图像传输的优势在于，以未压缩格式传输数据，这样便于使用具有更高分辨率／清晰度的显示屏。两种形式的数字视频数据通信接口部署在当前车型系列中，可实现高达2Gbps的传输速度。它们是：
·LVDS（低压差分信号）
·GVIF（千兆视频接口）

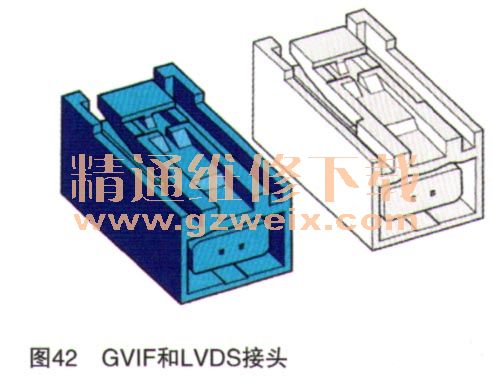

GVIF和LVDS都使用由接地屏蔽套屏蔽的双绞线通信电缆，双绞线通信电缆可保持差分电压，而接地屏蔽套是保护传输数据免受外部电磁干扰（EMI）影响所必不可少的部件。GVIF用于2代MOST从NCM至FCDIM-GVIF（导航地图）。LVDS用于2.1代MOST从ACM至FCDIM-LVDS（导航地图）、从TVM至REM-LVDS（电视视频数据）、从REM至后娱乐屏幕-LVDS（视频数据）。如图42所示，GVIF和LVDS连接可通过蓝色或白色接头进行识别。
数字视频信号波形如图43所示，在数据传输过程中，接收节点会监控两条通信线路之间的差分电压，并应用二进制逻辑来产生数字数据信号。神行者2上安装的GVIF电路使用两个100 Ω终端电阻器使传输线路的阻抗与内部模块电子设备相符。在诊断GVIF电路的过程中，可以测量这些终端电阻器。虽然LVDS系统也使用100Ω终端电阻器，但由于内部模块电子设备的布局，无法对其进行测量。注意：路虎也将LVDS用于数字音频传输，例如：红外数字无线耳机和发射器电路。
．2.CVBS（复答视频、空白和同步）
复合视频信号顾名思义，复合视频信号波形由多个部分组成，如图44所示。这些信号包含同步脉冲，可使接收器与进入数据；彩色解码数据、活动视频数据（黑白和彩色）同步，并最终与数据帧同步结束。复合视频信号（CVBS）是一种模拟信号，它仅包含压缩视频数据。信号压缩视频数据通过单条线缆进行传输，接地屏蔽套可保护此线缆免受外部电磁干扰（EMI）的影响。这两个连接组成了同轴电缆。在极光车型上，复合视频（CVBS）链路位于ACM/IAM和FCDIM／触摸屏之间，将DVD或USB视频传输至FCDIM。
