七、后座操乐系统
    RSE（后座椅娱乐）系统可提供对多种音频和视频源的控制，通过LCD视频屏幕、个人无线耳机或车辆的主要音频扬声器系统，将输出独立传送给后排座椅乘客。如果车辆设置低于预定速度临界值（或者前排座椅乘客选择了双屏显示），则视频图像还会显示在FSE（前座椅娱乐）触摸显示屏上。
      1．后座椅娱乐-1代
    1代后座椅娱乐系统拓扑图如图45所示，1代RSE系统包括以下部件：

    ·REM（后娱乐模块）
    ·后部乘客红外触摸屏遥控器
    ·两个LCD视频显示屏（安装在前头枕的背面）
    ·后部AVIO连接面板
    ·DVD自动换片机
    ·红外数字无线耳机和发射器
    安装于前排座椅头枕上的LCD视频显示屏可显示来自以下来源的视频图像：
    ·DVD自动换片机
    ·后部AVIO连接面板
    ·电视模块
    后部乘客视频播放通过红外触摸屏遥控器进行控制。
    前座椅娱乐FSE触摸屏可接收来自以下来源的视频播放：
    ·DVD自动换片机
    ·电视模块
    REM（后娱乐模块）如图46所示，REM管理来自遥控器的功能请求信号。该模块通过专用IS总线通信链路直接连接到两个后视频屏幕。来自未对接遥控器的红外用户请求信号在LCD屏幕后部处接收，并通过IS总线链路传输到REM进行处理。REM输出视频信号通过CVBS连接，按要求传输到一个或两个视频屏幕。

    DVD自动换片机如图47所示，其为六碟设计，可以播放CD-R或CD-RW上的DVD电影、视频CD和音乐CD。这些光碟放置于碟盒中，该装置可以存放6张光碟。DVD自动换片机通过RSE遥控器单元来进行操作。遥控器请求信号被传输至REM。此信号请求通过数据线从REM传输至DVD自动换片机。配备logic7放大器的车辆将数字音频信号通过SPDIF（ Sony/Philips数字接口格式）光纤电缆直接从DVD自动换片机传输到音频放大器。DVD自动换片机与REM之间的数据通信和控制请求通过叫作Al Net的Alpine专用总线来传送。DVD自动换片机视频输出信号通过CVBS协议传输。

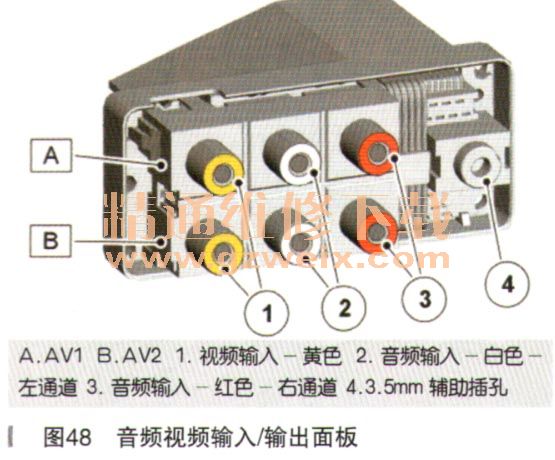

    AVIO（音频视频输入／输出）面板如图48所示，它可以连接来自外部来源（例如游戏控制台）的辅助音频和视频输入。提供了两套视频和音频插孔，分别标为AV 1和AV2。至REM的AVIO连接允许在RSE LCD屏幕上播放辅助输入视频，以及在车辆扬声器系统和耳机上输出音频。在FEM触摸屏上不能显示辅助输入视频。

    SPDIF（ Sony/Philips数字接口格式）是用于传输数字昔频信号的低级协议规格光纤电缆，其插头样式如图49所示。它只能以24Kbps的波特率传输声音。与DVD播放器一起使用的SPDIF协议利用单根光纤电缆取代了大量的接线，这样也能免于受到EMI（电磁干扰一噪音）的影响。SPDIF接口能够传输大量的压缩数字数据。此功能支持从DVD至扬声器的大量数据输出。然后，放大器将以所选的格式重现声音，此格式可能是杜比数码环绕声或DTS（数字化影院声音）。

    IS总线是一种Land Rover公司专用网络，用于在后座椅娱乐模块和两个后部LCD屏幕之间传输信息。IS总线协议网络聚集在一个密封接头内，并且带有接地屏蔽套以保护传输数据免受外部EMI（电磁干扰）影响。IS总线插头如图50所示。
