Ai NetZ一个Alpine媒体解决方案通信网络，由Alpine设计和拥有，专门用于Alpines车载娱乐系统上。此系统用作信息和娱乐控制模块之间的通信网络，例如，DVD自动换片机与后座椅娱乐系统上的REM之间。Ai Net以最高为1200bps的速度工作，并且使用特定的Ai Net电缆来实现控制模块之间的通信。与IS、总线的布局类似，Ai Net协议网络聚集在一个密封接头内，并且带有接地屏蔽套以保护传输数据免受外音阳MI（电磁干扰）影响。由于用于容纳IS、总线和Ai Ne涟接的密封接头的性质，连通性检查就是测试此类接头和电路接线的唯一选项。AiNet 通信网络插头如图51所示。

    2．后座椅娱乐-2.1代

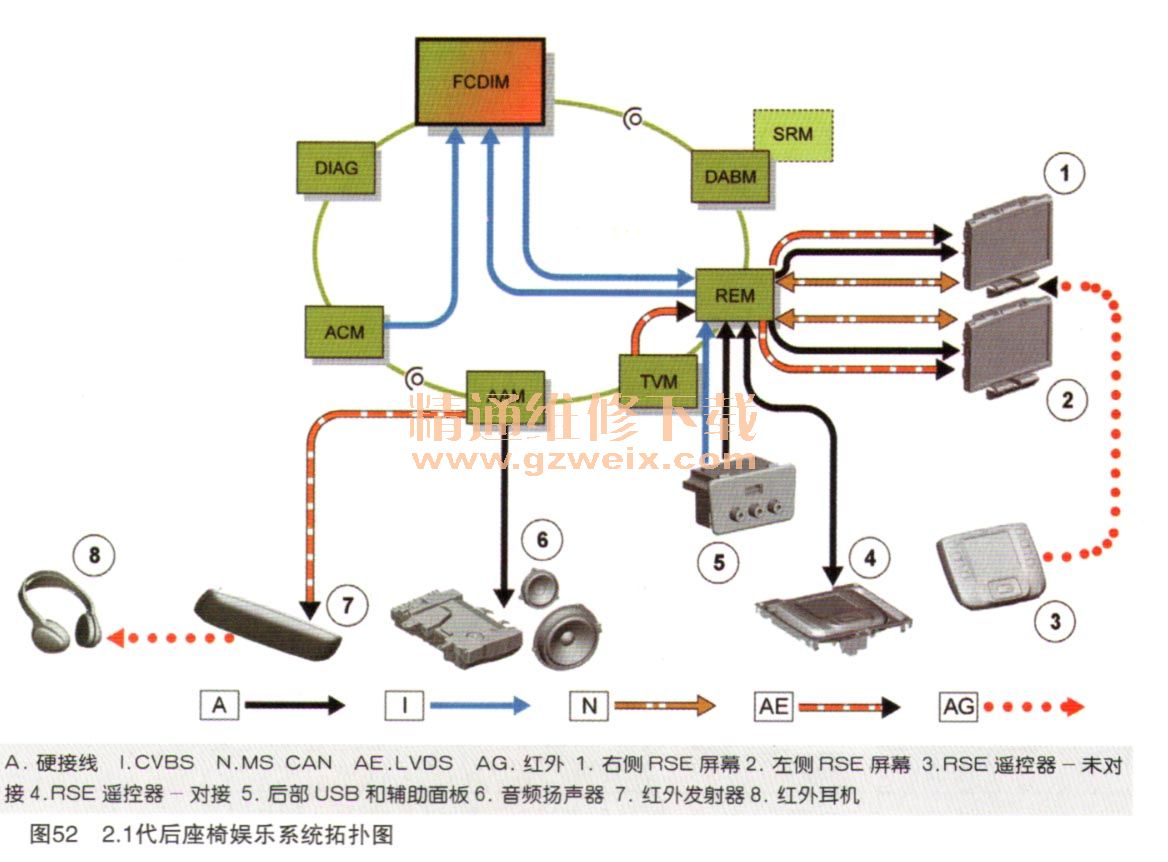

    2.1代后座椅娱乐系统拓扑图如图52所示，2.1代RSE系统包括以下部件：

    ·REM（后娱乐模块）
    ·后部乘客红外触摸屏遥控器
    ·两个LCD视频显示屏（安装在前头枕的背面）
    ·后部USB／辅助连接面板
    ·DVD视频播放器（与ACM相集成）
    ·前部USB连接面板（通过ACM）
    ·红外数字无线耳机和发射器（两套耳机一加上双屏显示车辆另有额外一套）
    安装于前排座椅头枕上的LCD视频显示屏可显示来自以下来源的视频图像：
    ·FSE DVD视频播放器
    ·RSE后部USB和辅助连接面板
    后部乘客视频播放通过红外触摸屏遥控器进行控制。
    FSE触摸屏可接收来自以下来源的视频播放：
    ·FSE DVI）视频播放器
    ·FSE前USB连接面板（并非iPod USB）
