剖析全新一代君越30H全混动车型技术亮点(下)
来源:汽车与驾驶维修  作者:佚名  2017-02-27 08:52:40

   (7)电机位置传感器

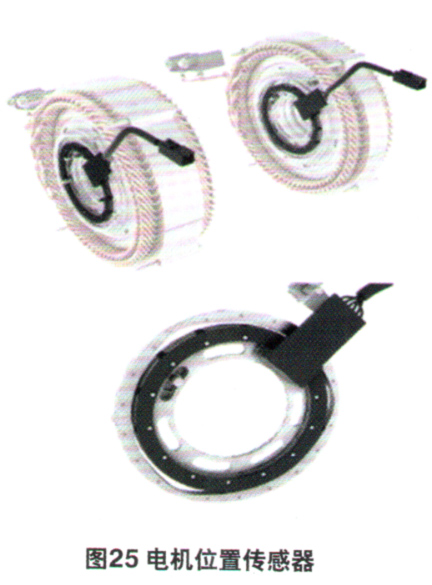

    电机位置传感器(图25)位于每个电机转子处,其作用是监测每个电机转子的位置、转动方向以及转速。每个传感器内包含1组主动线圈、2组信号线圈和1个形状不规则的信号发生轮。

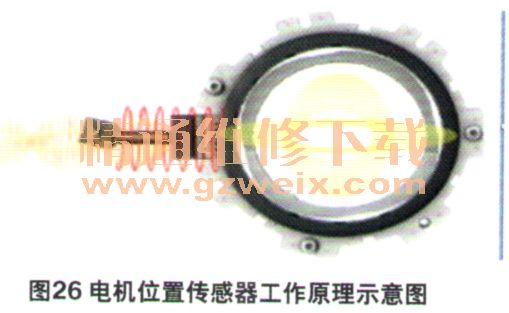

    电机位置传感器由电机控制模块控制。电源逆变器模块向传感器主动线圈提供一个5V的10kHz励磁信号,此信号在两组信号线圈和信号发生轮处产生磁场。信号轮的不同位置将会在信号线圈中产生出不同的感应磁场,模块通过比较两组信号电压来确定电机的位置和转动方向(图26)。

   (8)输出转速传感器

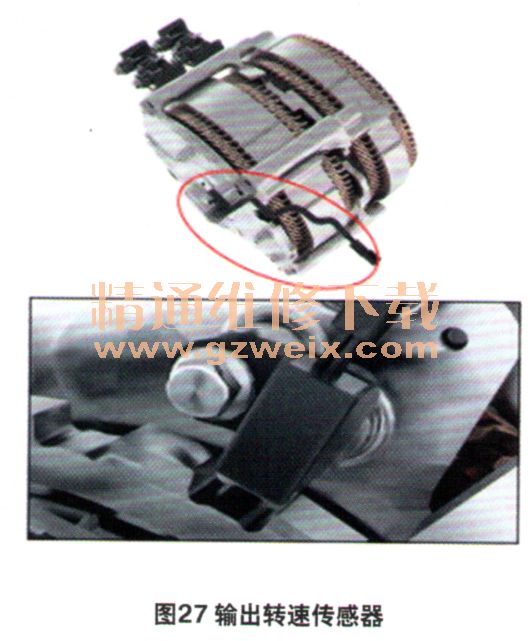

    输出转速传感器(图27)安装在驱动电机B的壳体上,用以监测输出齿轮的转速和方向。其内部有2组传感器元件,二者相差半个齿,通过检测信号先后,来判断车辆运行方向。

   (9)电磁阀体

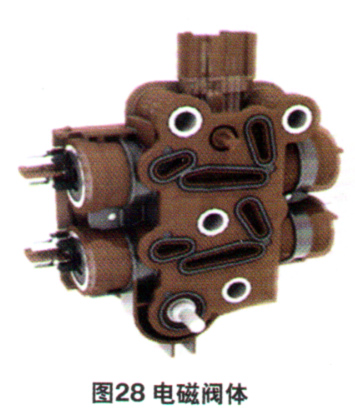

    电磁阀体放置在变速器阀体侧盖内部(图28),上面装有变速器油温传感器和4个压力控制电磁阀。电磁阀体内部部件不可分解维修。

   (10)液压控制阀体

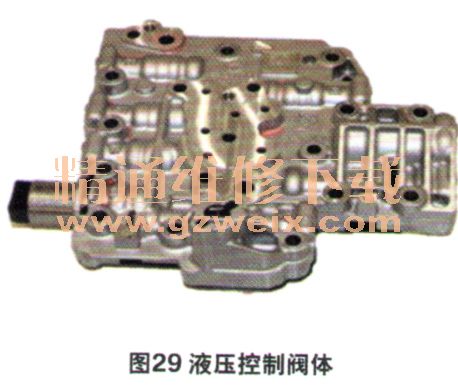

    液压控制阀体放置在变速器阀体侧盖内部(图29),阀体上装有管路压力控制电磁阀、低速离合器阀、低速离合器蓄能器活塞、扭转减振器旁通离合器阀、高速离合器阀、高速离合器控制调节阀、压力释放阀、压力调节阀以及润滑调节阀等。液压控制阀体同样内部不可分解维修。

[1] [2] [3] [4] [5]  下一页
