剖析全新一代君越30H全混动车型技术亮点（下）

来源：汽车与驾驶维修作者：佚名 2017-02-27 08:52:40

⑤手动分离开关

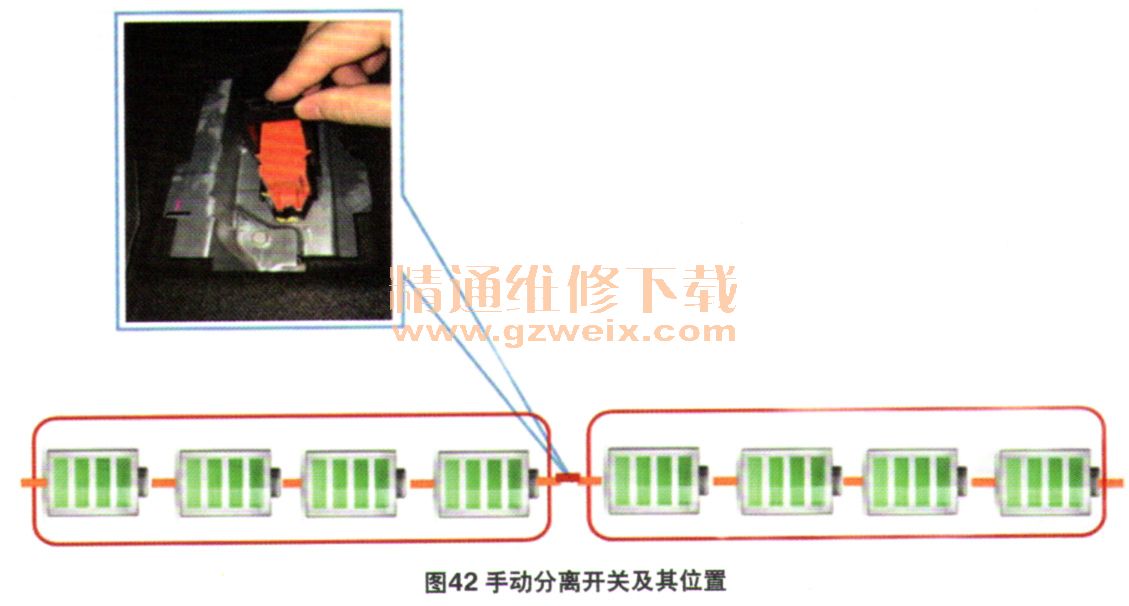

手动分离开关安装在高压电池总成上方，8个电池组模块串联回路的中间（图42），其内部带有125 A熔丝和高压互锁回路。手动分离开关的作用就是用于断开高压蓄电池内部的串联回路。

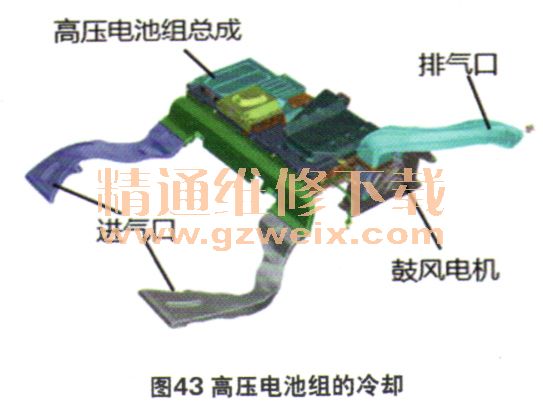

维持合适的温度将提高电池充放电能力和使用寿命，全新君越30H全混动车型的高压电池组总成采用了风冷的方式对电池进行冷却（图43）。HPCM2采集电池组总成内温度传感器信号，并通过PWM信号控制鼓风电机的转速调节，从而实现对电池组总成的冷却控制。

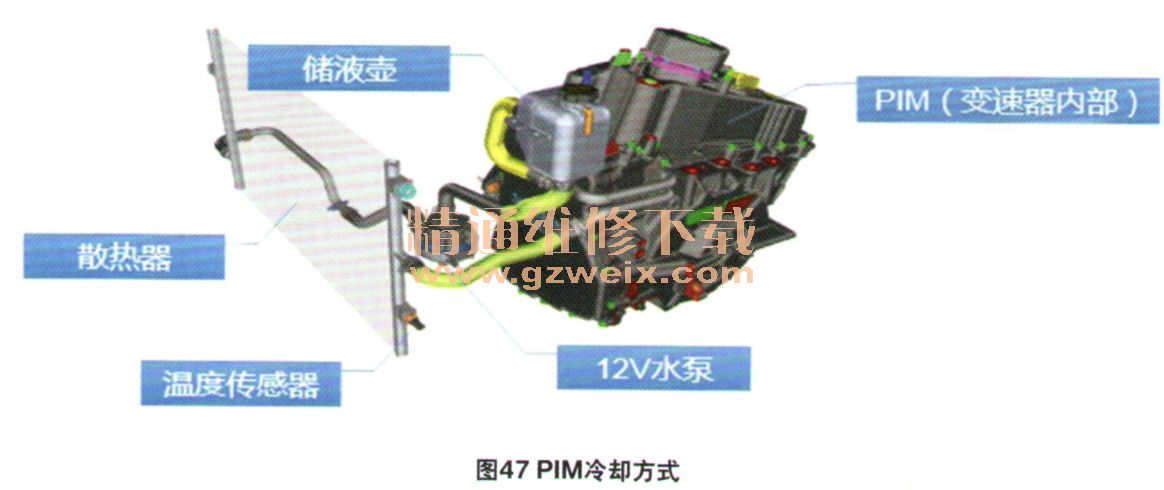

（2）电源逆变器模块（PIM）

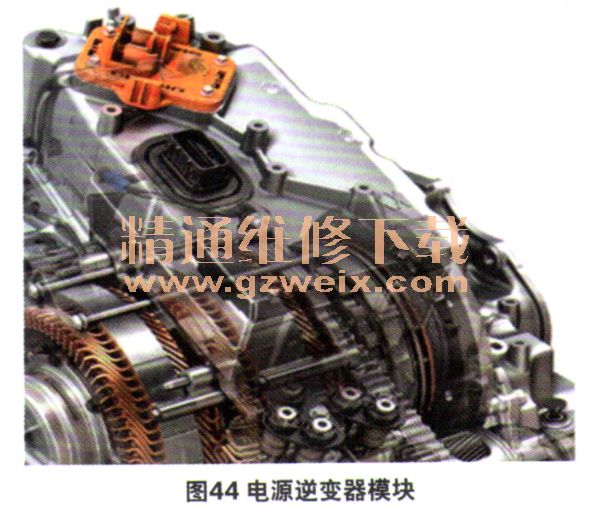

PIM也称驱动电机（发电机）逆变器模块，集成在5ET50变速器总成内部（图44），主要实现以下功能：控制变速器内电机的运转；交流与直流电的相互转换；与HPCM2进行通讯。

PIM主要由混合动力控制模块

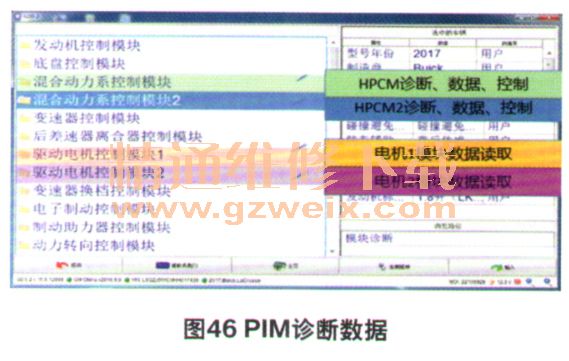

（HPCM）和电机控制模块构成（图45）。其中，HPCM与HPCM2通讯，用于控制电机的运行模式，并采集来自每个电机控制模块的自诊断信息。电机控制模块共有3个，分别对应3个电机，其内部有大功率控制电路，可以接受HPCM信号，控制对应电机转动方向、速度和输出扭矩。PIM的诊断数据如图46所示。
