剖析2016年玛萨拉蒂Levante新技术(五)
来源:汽车维修技师  作者:佚名  2017-04-21 08:17:21

    五、驾驶控件
    (一)转向盘

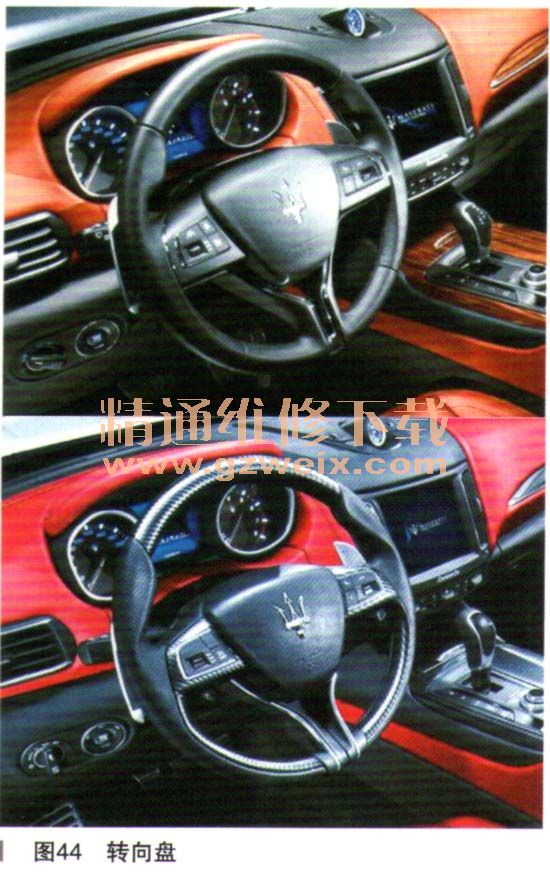

    标准转向盘(上)与全新运动款(下),如图44所示。

    Levante采用与Ghibli和Quattroporte车型非常相似的转向盘。以下为共同特性:
    ·标配全真皮饰面
    ·共有三色真皮:黑色、深棕色与米黄色
    ·转向盘可采用木质或碳纤维镶入式设计
    ·还可选装更高级的配置,即转向盘加热功能(仅可装备于木质镶入式设计)
    以下则是Levante转向盘引入的新特性:
    ·左侧按钮组改装为包括自适应巡航控制命令,右侧按钮组未改装
    ·新款运动版转向盘具有更加动感的设计,并可升级为配界电气加热功能或碳纤维镶入式设计
    转向盘上的按钮与摇臂开关构成了转向盘开关模块(sws ),该模块通过专用的LIN连接至sccm(转向柱控制模块)。随后,scan将驾驶员命令传送至车辆的CAN-C。这样,选配的加热功能便由控制座椅电气功能一同由cswm进行控制。
      (二)转向柱
    转向柱控制模块(scan)位于转向盘右后部的机电组中,其中还包括以下部件:
    ·时钟弹簧,用于提供转子(连接至转向盘)与定子(由仪表板支撑,并连接到其线缆)之间的电气连接
    ·转向角度传感器
    ·控制杆控制转向指示灯与挡风玻璃雨刮器
    ·4向摇杆,用于转向盘位置的电气控制(如果配备)

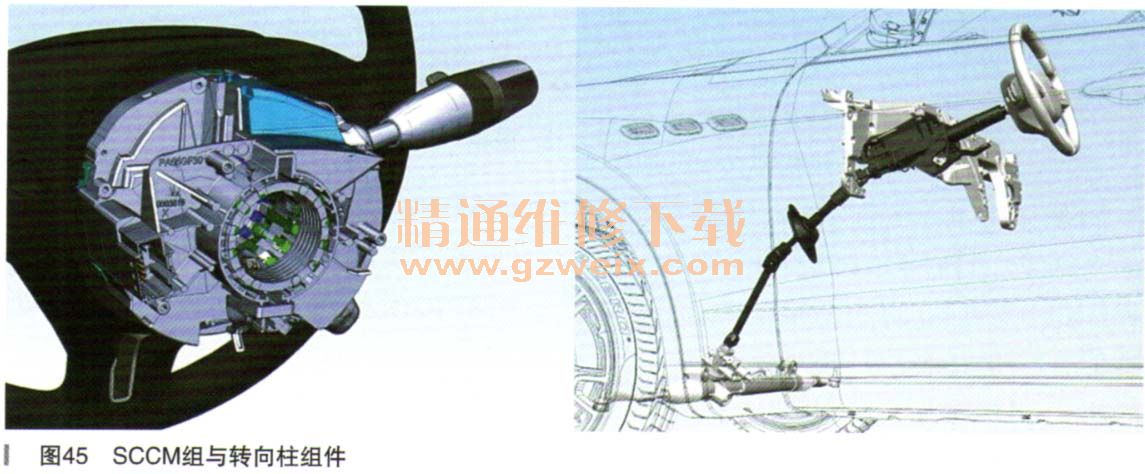

    SCCM组(左)与转向柱组件(右),如图45所示。

    SCCM负责控制所有电气功能,而转向盘则由转向柱组件提供机械支撑。此转向柱由镁合金支杜支撑,其中包含以下部件:
    ·完整的3段可馈缩式转向柱,采用花键连接法与转向盘和转向齿条连接
    ·转向柱法兰,拴接在防火墙上
    ·用于转向盘电动调节的电机与连接(如果配有)
    ·用于位置调节的手动杆(若未配备电动调节选件)
    Levante并未配备转向锁。
