六、空调
    在奥迪A4（车型8W）上，标配的是单区空调，可以选装3区空调。这两种空调配备的是带有内置式热交换器（IWT）的高效制冷剂循环管路。
    无论是在新鲜空气模式还是在循环空气模式，组合式活性炭滤清器都会滤掉极小的灰尘颗粒。在三区舒适自动空调上，配有宽带状出风功能，在MMI中激活此功能，可以实现副驾驶侧风速较缓的通风。在单区舒适自动空调上，虽然有宽带状出风口，但无功能。
    操纵：从技术角度讲，3区舒适自动空调的前部操纵和显示单元E87与奥迪Q7（车型4M）上的操纵单元是一样的。温度显示集成在调节旋钮卜，且空调可以仅通过几个按键和电容式翘板开关就能操纵了。3区舒适自动空调的后部区域使用其专用的数字式显示操纵面板来操控。

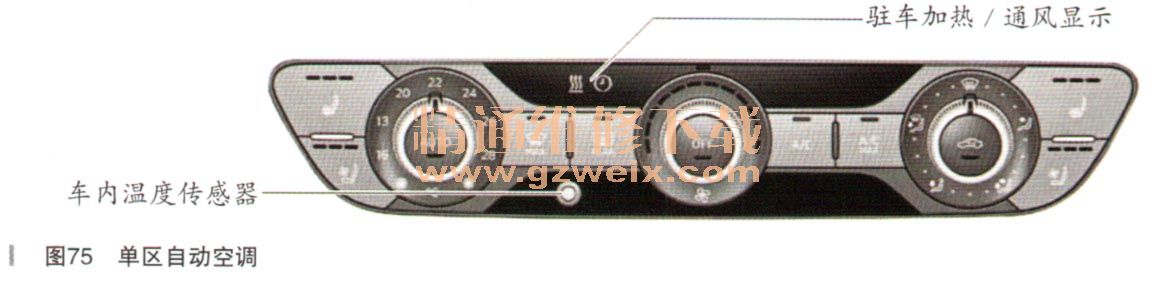

    单区自动空调，如图75所示。

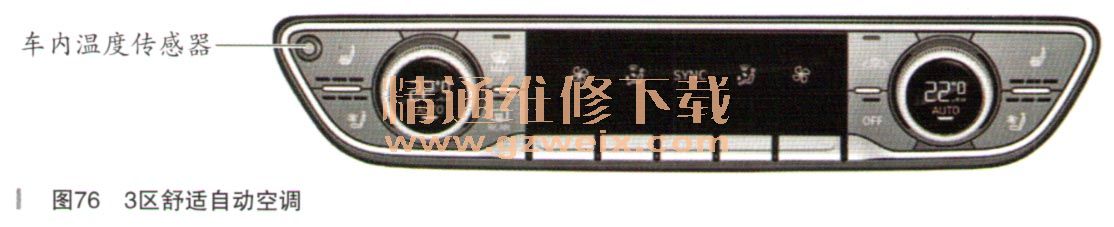

    3区舒适自动空调，如图76所示。

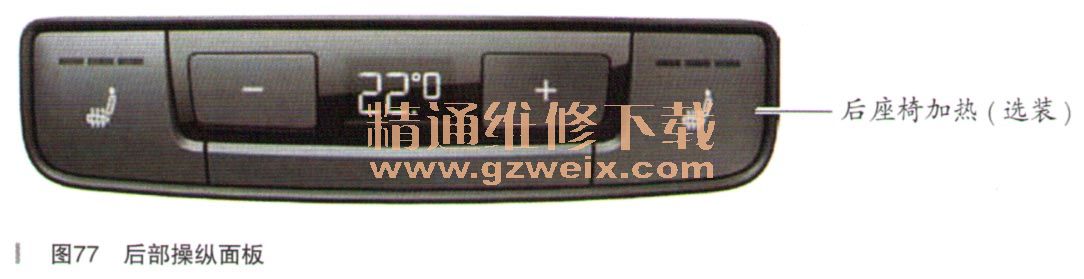

    后部操纵面板，如图77所示。

      1．空调器
    奥迪A4（车型8W）和奥迪Q7（车型4M）上的空调器，结构是相同的，不同之处只是根据装备情况而安装了不同数量的伺服电机。
    新奥迪A4不需拆下仪表板就可拆卸和更换的空调部件：

    ·伺服电机
    ·热交换器
    ·辅助加热器加热元件Z35（连同空气辅助加热控制单元J604）
    ·新鲜空气鼓风机V2（连同新鲜空气鼓风机控制单元J126）
    ·暖风热交换器
      （1）伺服电机
    所有伺服电机的结构都是一样的（如图78所示），其各自功能是通过自动寻址来按预设程序执行。在检修时，不要弄混伺服电机的导线和插头，否则部件寻址就会是错误的了。在检修时，也不要弄混温度传感器的导线，否则温度控制会错乱。

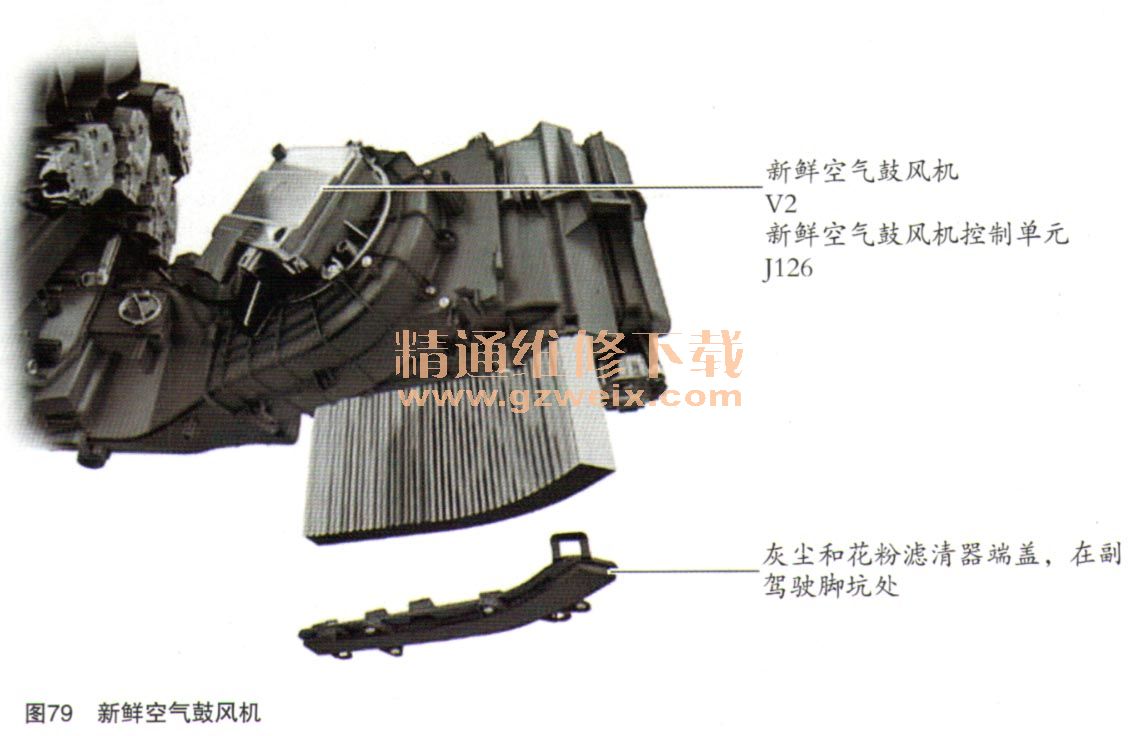

      （2）新鲜空气鼓风机
    新鲜空气鼓风机如图79所示。
