剖析2017年宝马新5系动力传递系统新技术（一）
来源：汽车维修技师  作者：佚名  2017-06-29 09:52:54



     （五）系统电路图

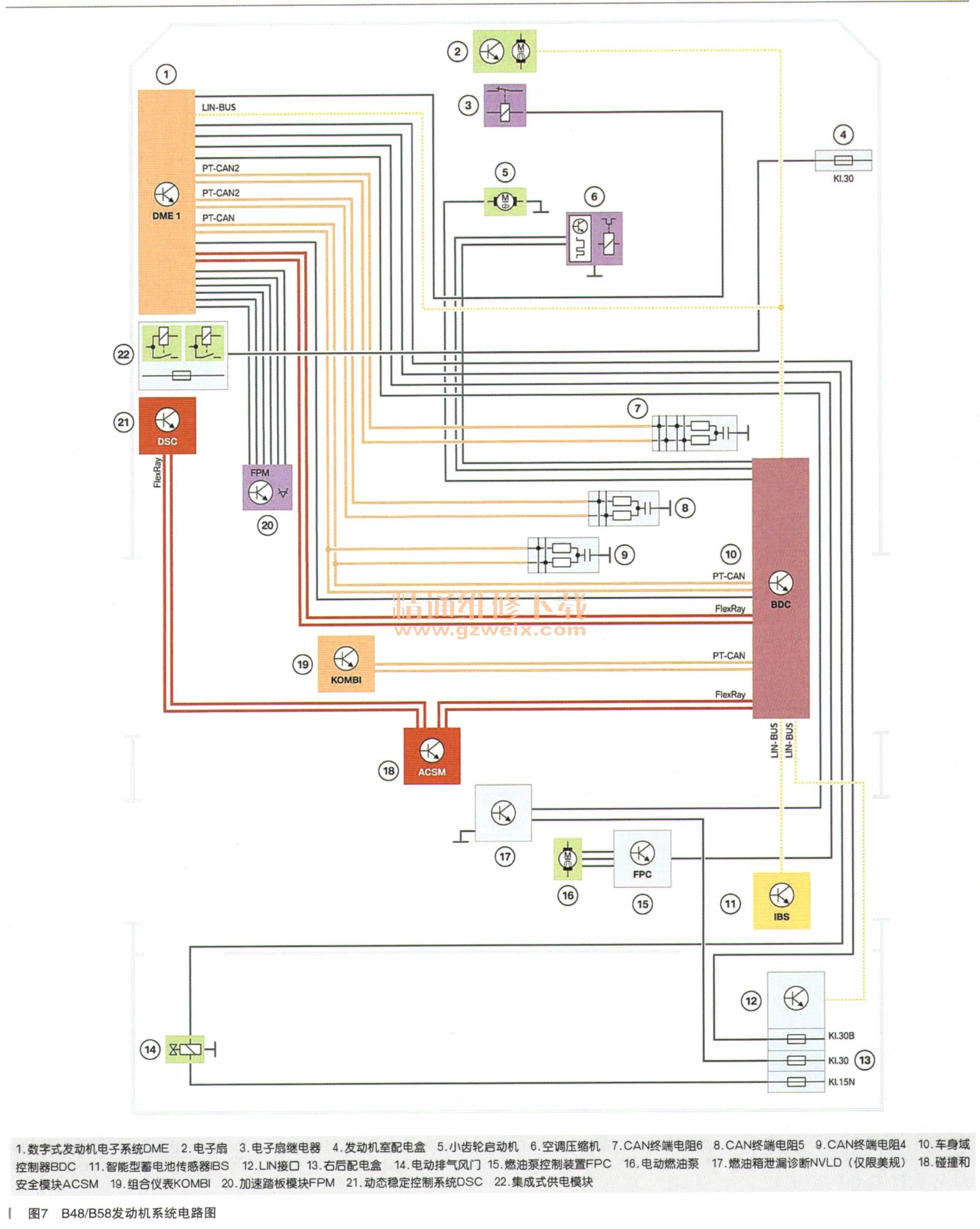

    1.B48/B58发动机系统电路图
    B48/B58发动机系统电路图如图7所示。

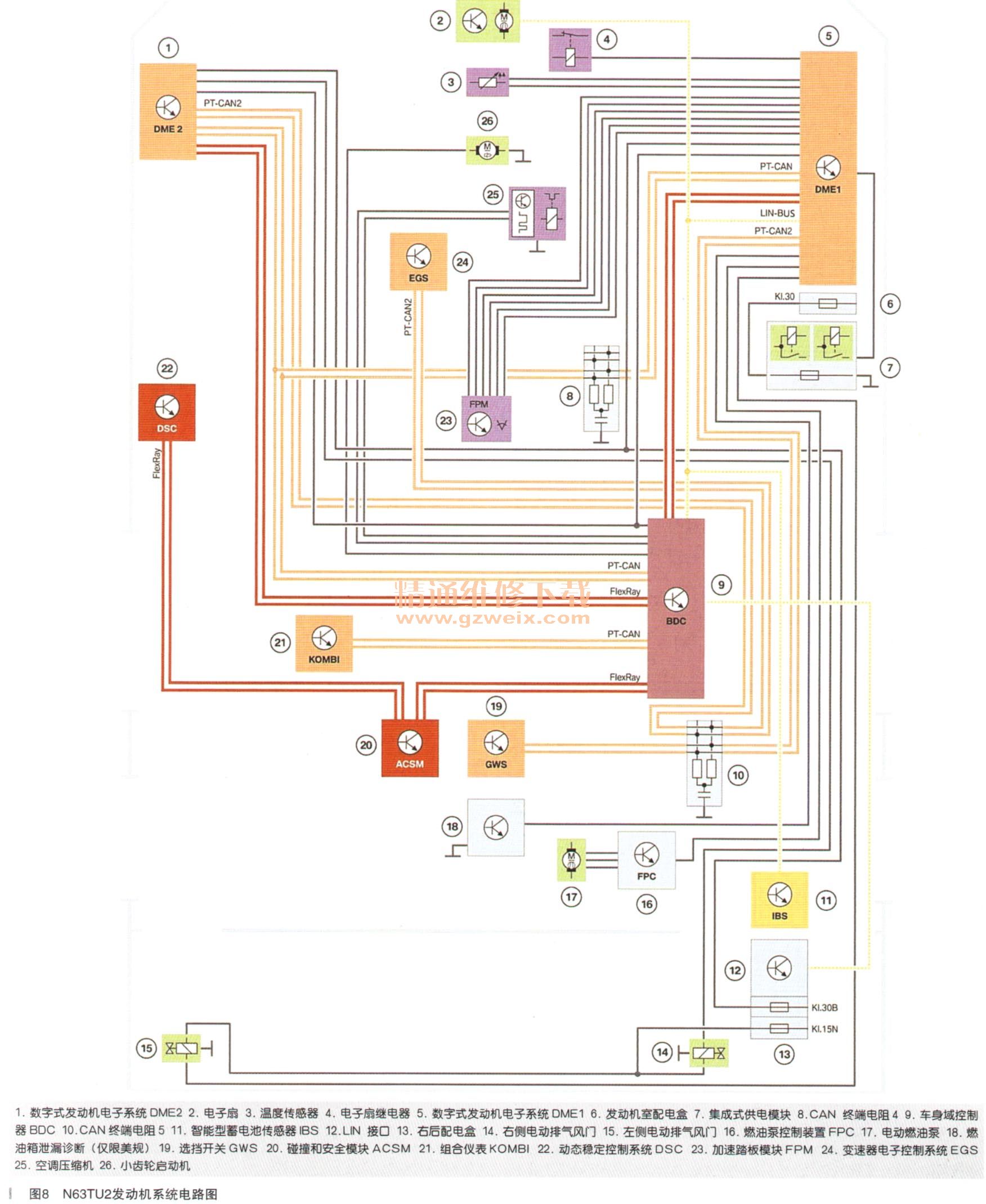

    2.N63TU2发动机系统电路图
    N63TU2发动机系统电路图如图8所示。


    相关资料：2016年最新宝马ISTA4.02中文维修信息系统
