剖析2017年宝马新5系动力传递系统新技术(五)
来源:汽车维修技师  作者:佚名  2017-10-18 07:55:21



      吸回:

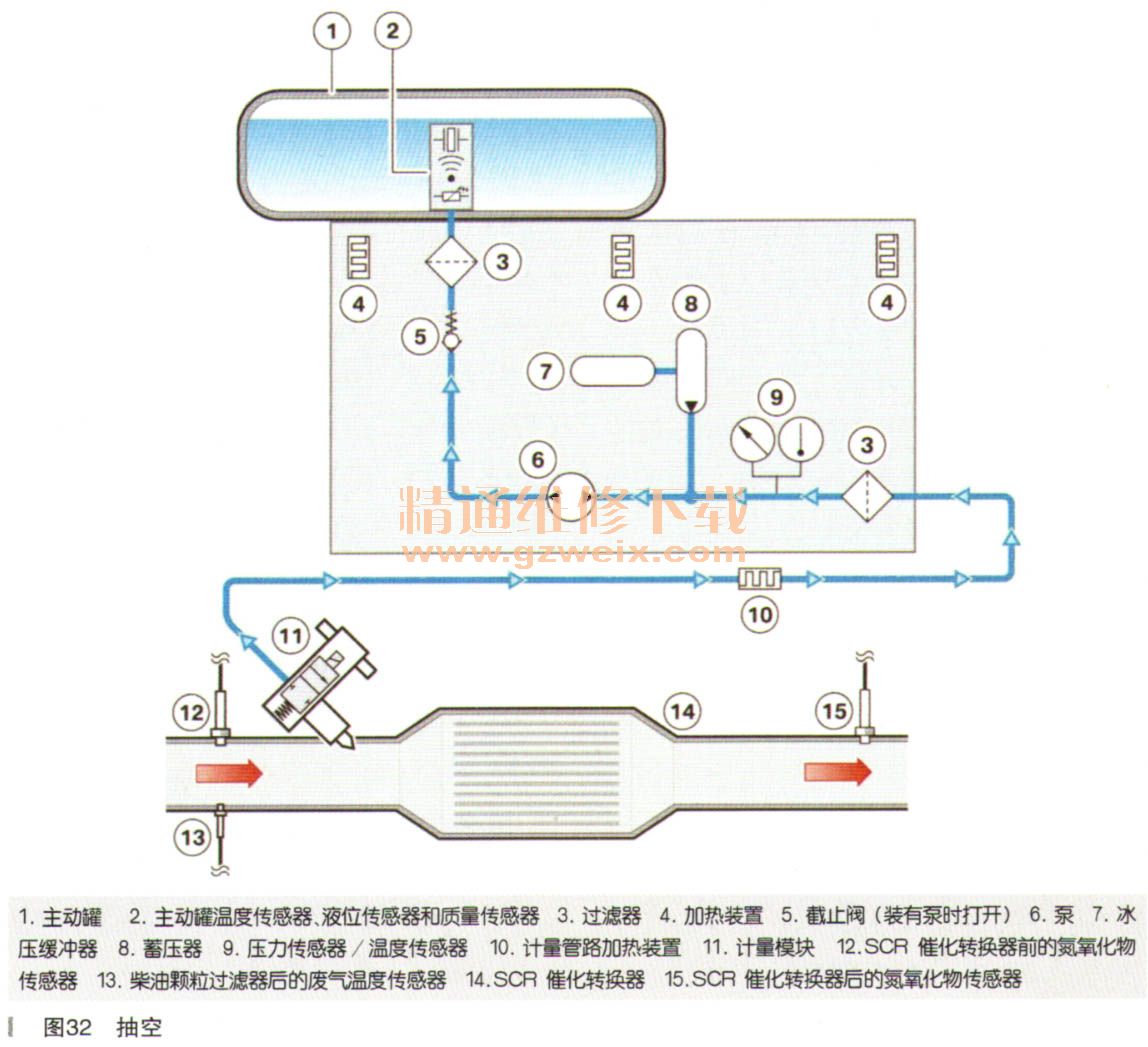

    ·关闭发动机后启用罐法兰模块的泵并部分抽空计量管路和计量模块,如图32所示。然后计量模块内还有最多约50%的尿素与水的混合物(AdBlue)。由于可用时间有限,因此无法完全抽空计量模块。仅抽空至留下规定容积,以确保结冰的尿素与水的混合物(AdBlue)能够膨胀。为此罐法兰模块需要以下组件:

      ·计量阀
      ·计量管路

    ·计量管路加热装置(如果需要)
    ·过滤器
    ·温度传感器
    ·压力传感器
    ·蓄压器
    ·泵
    ·过滤器
    即使出现故障必须关闭系统或例如无法再保持主动罐内的最低温度时,也会进行抽空。
    在何种情况下都应防止计量管路或计量模块内留有的尿素与水的混合物(AdBlue)结冰。
    进行抽空时计量阀处于打开状态。
      结冰:

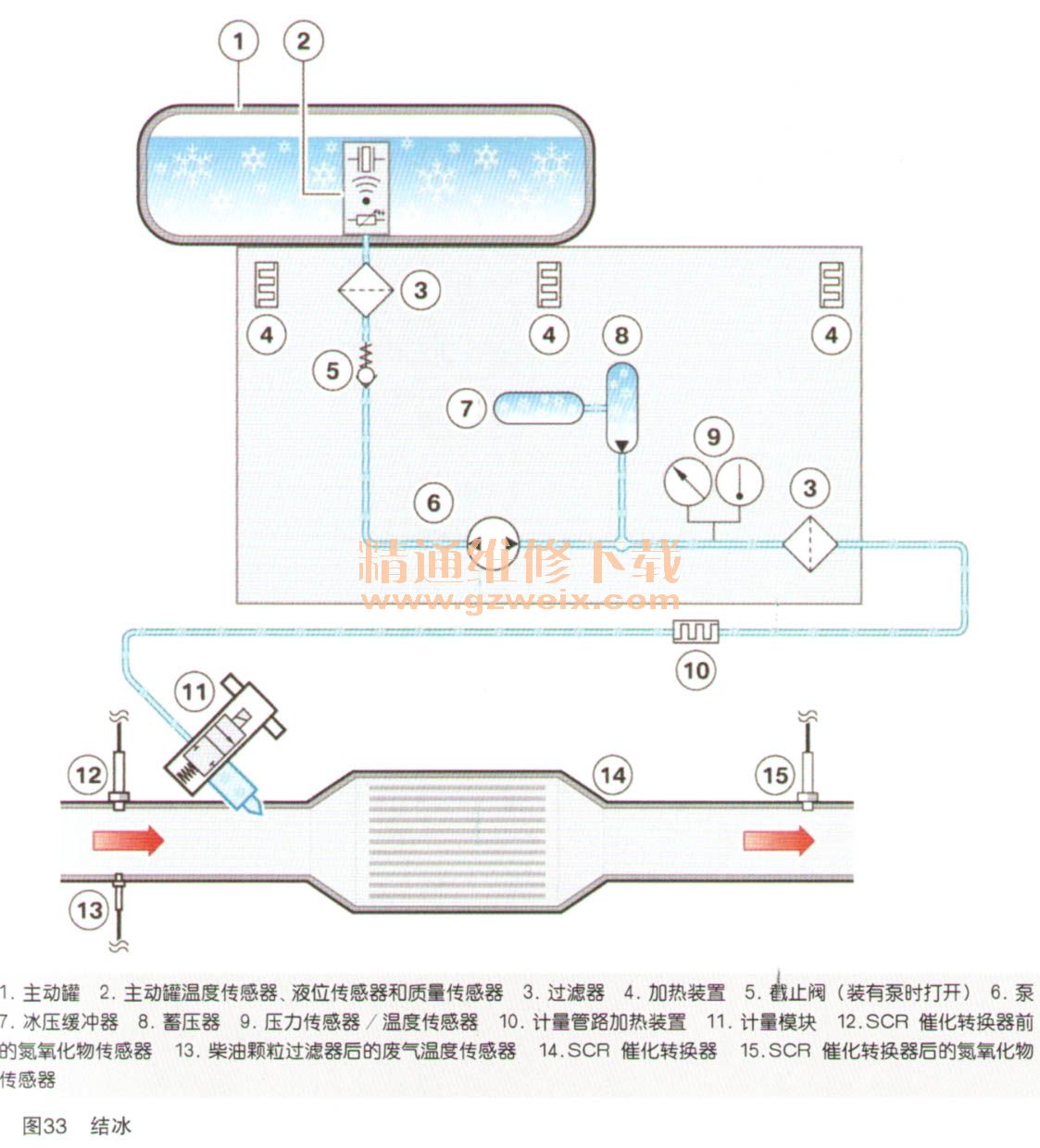

    如果环境条件(低于-11℃)导致尿素与水的混合物(AdBlue.)结冰,则通过冰压缓冲器为罐法兰模块组件提供保护,如图33所示。

    冰压缓冲器通过隔膜使罐法兰模块内部管路内的容积增大,该功能针对罐法兰模块内包含尿素与水的混合物(AdBlue)的剩余容量而设计。冰压缓冲器内部容积随之增大后可防止罐法兰模块内部组件结冰。冰压缓冲器位于蓄压器内。
    被动罐液位测量和温度测量:

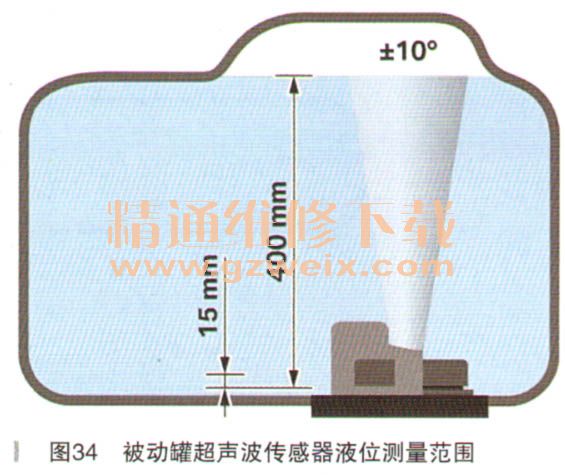

    在被动罐内(如果安装)装有与SCR2结构相同的液位传感器和温度传感器。这是用于测量液位的超声波传感器(直接压电元件),可对15~400mm范围内的液位进行探测,如图34所示。温度传感器嵌入罐法兰内,按照NTC原理工作(负温度系数)。液位传感器和温度传感器的信号不直接发送至SCR控制单元,而是发送至罐法兰内的一个分析单元,因为SCR控制单元尤法直接对超声波传感器和温度传感器的结果进行处理。在分析单元内将超声波数值和温度传感器测量值转化为一个PWM信号(脉冲宽度调制信号),SCR控制单元可对该信号进行处理。
