一、车外后视镜
    1．后视镜
    （1）概述。电动外后视镜是批量安装的。外后视镜通过驾驶员侧车门中的后视镜调整开关进行中央调整。提供的电动外后视镜具有两种装备系列（低级装备和高级装备）。
    （2）部件简短描述
    ①外后视镜调整开关。电动外后视镜通过驾驶员侧车门中的后视镜调整开关进行调整。如果是“低级装备”的装备系列，则后视镜调整开关直接控制电动外后视镜的电机。如果是“高级装备”的装备系列，则操作信号通过局域互联网总线传输给脚部空间模块（FRM）和电动外后视镜。
    ②车外温度传感器。车外温度传感器感测环境温度。车外温度传感器将该信息直接发送给组合仪表。
    ③组合仪表．组合仪表处理来自车外温度传感器的信息。环境温度小于3℃时，组合仪表通过车身控制器区域网络将一条信息发送给相应的控制单元。如果是“低级装备”的装备系列，则连接的是接线盒电子装置（JBE）。于是JBE以电气方式控制后视镜加热装置。如果是“高级装备”的装备系列，则连接的是脚部空间模块（FRM）。FRM通过局域互联网总线向电动外后视镜发送信息。
    ④脚部空间模块（FRM）。FRM负责后视镜调整开关的照明。如果是“高级装备”的装备系列，则FRM通过局域互联网总线与外后视镜调整开关以及电动外后视镜连接。
    ⑤接线盒电子装置（JBE）。JBE负责电动外后视镜以及外后视镜调整开关的供电。如果是“低级装备”的装备系列，则JBE以电气方式控制后视镜加热装置。无论车外温度如何，JBE都会获得有关后视镜加热装置加热的信号。JBE通过车身控制器区域网络接收信号。
    ⑥位置电位计。电机分别沿水平和垂直方向调整镜面玻璃。在电机上具有一个位置电位计。电位计识别电机位置并反馈位置信息。

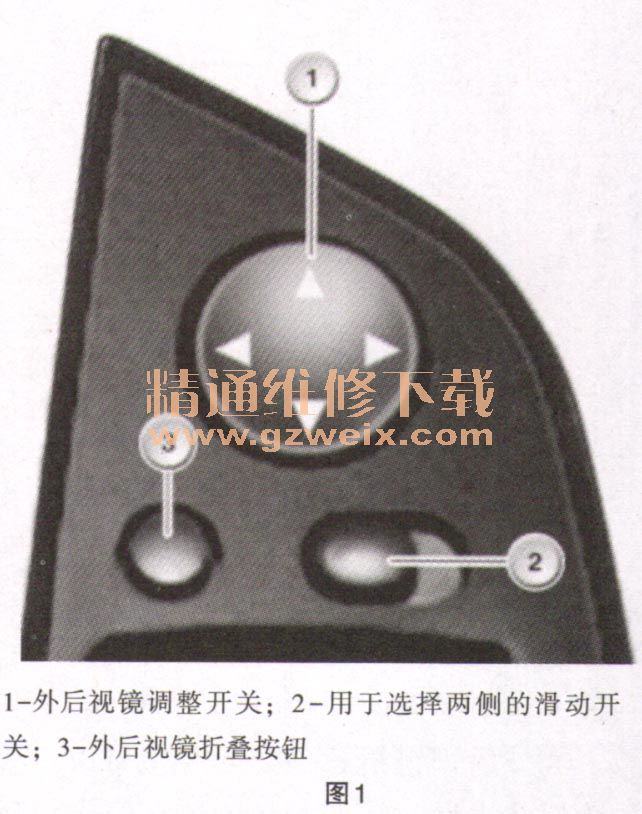

    ⑦外后视镜折叠。外后视镜由镜脚和镜头组成，如图1所示。在镜脚中安装有一个用于外后视镜折叠的电机。通过改变发动机旋转方向来完成内翻和外翻动作。

    ⑧变道警告系统LED。具有变道警告系统的装备上，在外后视镜中安装有LED。仅在高级装备的外后视镜中才具有变道警告系统LED, LED由1CM控制单元控制和监控。1CM控制单元是变道警告系统功能的主控单元。脚部空间模块不分析变道警告系统和LED的信息，而只是通过控制器区域网络总线将信息继续传输给1CM控制单元。
    ⑨外后视镜中的全景摄像机。在具有全景摄像机的装备上，外后视镜中安装有一个摄像机。TRSVC控制单元控制和监控摄像机。脚部空间模块不分析摄像机的信息。
    ⑩方框图“低级装备”装备系列如图2所示。

    “高级装备”装备系列如图3所示。

    （3）系统功能。
    ①水平和垂直的外后视镜调节。自总线端Kl. R接通起可以调整电动外后视镜。电动外后视镜可以通过后视镜调整开关中的按钮区沿水平和垂直方向调整。滑动开关在驾驶员和前乘客侧之问切换水平和垂直一调节只能逐个进行。已折叠的外后视镜不能调节。为了保护电机和机械机构，调节时间被限定为最大10s。达到最大调节时间时，10s内不再可控制外后视镜。
    ②外后视镜折叠。外后视镜可以折叠，以缩小与侧窗玻璃的宽度。自总线端K1. R接通起可以使用外后视镜折叠。通过按下驾驶员侧车门中外后视镜折叠的按钮来触发外后视镜的折叠功能。通过重新按压此按钮可以切换外后视镜的折叠或弯折。为了防止频繁折叠或弯折，集成了一个重复断电机构。
    ③路沿自动识别。路沿自动识别只在装有特种装备“前乘客侧后视镜记忆功能”时可用。为了能够更清楚地观察到路沿，倒车时将前乘客侧外后视镜的镜面玻璃向下折叠。该功能仅可在下列条件下使用：用于操作外后视镜的滑动开关位于“驾驶员侧车门”位置；在车辆上没有挂车。
    ④安全功能。为了防止电机过载，电机配有卡止识别装置。如果电机卡住，则电机中的电流升高。相应的控制单元比较正常运行时的启动电流与电机卡住时的电流。根据偏差识别出卡住情况。不再控制电机。
    重复断电机构。作为电机的过热保护功能，在总共运行 45s后禁用后视镜内折功能。当重复断电机构激活时，电动外后视镜还可以外折一次。
    低压断电．接线盒电子装置（JBE）监控电动外后视镜的供电电压。在低于8. 5V时，锁止电动外后视镜的全部功能。自9V的车载网络电压起，全部功能重新可用。
