剖析捷豹/路虎Ingenium I4 2.0L汽油发动机技术(四)
来源:汽车维修技师  作者:佚名  2018-05-01 08:55:10



    8.机油压力和温度传感器

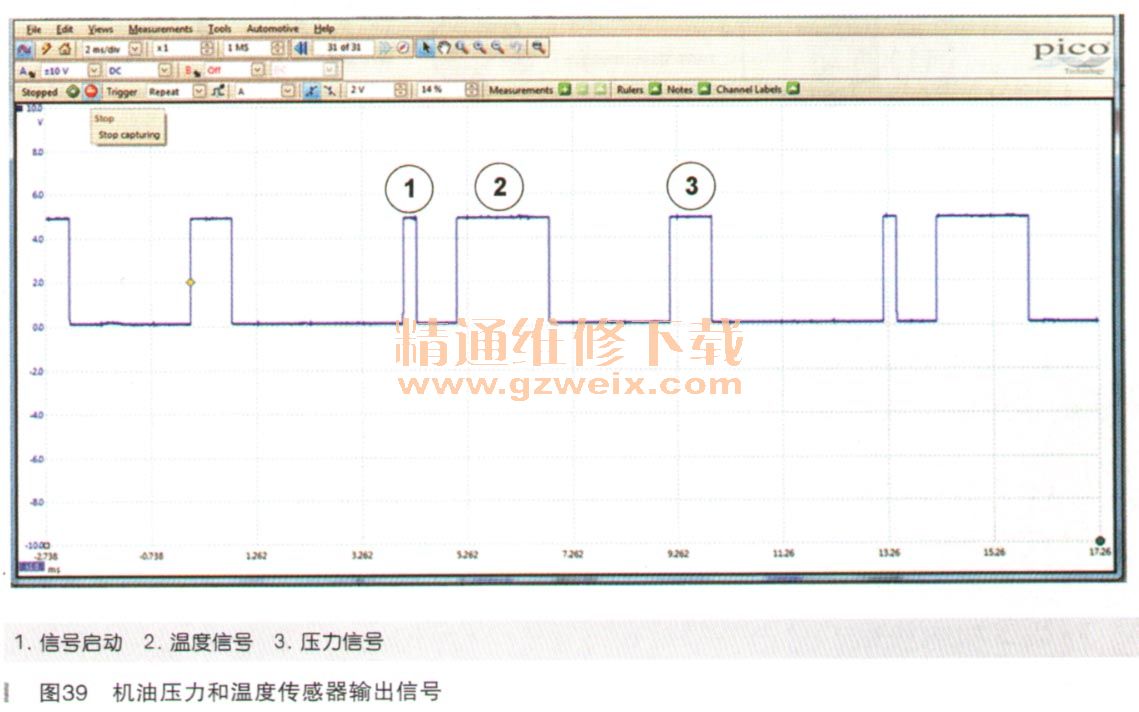

    机油压力和温度传感器位于发动机右前部的机油滤清器壳体总成中。它直接连接至PCM并接收5V电源。该温度传感器是一个NTC型传感器,该传感器在-40~160℃的温度范围内工作。如果发生故障,则系统将会使用ECT传感器值。传感器输出PWM信号,如图39所示,PWM信号同时将机油压力和温度信息传输给PCM。

     (1)信号作用
    通过可变流量机油泵实现机油压力控制。
     (2)故障后果
    ·机油压力信号默认变为最大值,导致无可变机油压力控制
    ·燃油经济性将会下降
    ·PCM中会记录DTC
    ·仪表盘上的报警灯将会亮起
     (3)FlexRay传输
    PCM将通过FlexRay,网络传输此信号信息,以供其他系统使用(包括仪表IC)。
    9.发动机冷却液温度(ECT)传感器一电子节温器壳体
    ECT传感器位于电子节温器壳体中,它包含一个NTC热敏电阻,并且将在-40~140℃的温度范围内工作。传感器的输入是通过PCM中的电阻器提供的5V参考电压。如果信号发生故障,则系统将会使用机油温度传感器值。如果机油温度和ECT信号均发生故障,则系统将使用默认的高温度,以便将冷却系统设置为安全的冷却状态。

     (1)信号作用
    PCM使用该传感器监测节温器壳体中的发动机冷却液温度,并使用该信息控制电子节温器和可变冷却液泵。
     (2)故障后果
    ·电子节温器的操作将限制为标准节温器的操作
    ·温度计不起作用或读数不准确
    ·冷启动困难
    ·热启动困难
    ·发动机性能降低
     (3)F1exRayT""传输
    PCM将通过F1exRay,网络传输此信号信息,以供其他系统使用(包括仪表IC)。
    10.散热器出日发动机冷却液温度(ECT)传感器
    散热器出口ECT传感器位于散热器下部冷却液软管中,它包含一个NTC热敏电阻,并且将在-40~140℃的温度范围内工作。传感器的输入是通过PCM中的电阻器提供的5V参考电压。
    如果ECT传感器信号发生故障,则PCM将会使用100℃的默认值。
     (1)信号作用
    ·通过冷却风扇操作实现散热器温度控制
    ·使用附加信息并结合节温器壳体中的ECT,实现发动机温度控制
     (2)故障后果
    ·冷却风扇操作增多,并且工作粗暴
    ·燃油经济性将会下降
