宝马车系转向柱开关中心技术
来源:汽车维修技师  作者:佚名  2018-07-12 07:57:13



    1.概述
    转向柱开关中心是方向盘与车辆之间的机械和电气接口。转向柱开关中心与转向柱以机械方式固定连接。通过这个纯机械连接之外,转向柱开关中心(SZL)在电气上通过总线系统或直接与组件连接。转向柱开关中心的规格视装备而定。
    下列特种装备导致规格扩充:带制动功能的定速控制或自适应巡航控制系统;用于车道偏离报警装置或车道变换警告的震动作动器;方向盘加热;交通堵塞辅助系统。
    2.转向柱开关中心相关部件描述
   (1)转向柱开关中心接口。转向柱开关中心(SZL)右侧和左侧都有一个转向摇臂。右侧转向摇臂用于操作刮水清洗装置的功能。左侧转向摇臂用于操作远光灯或转向显示以及车载电脑功能。在转向柱开关中心,安装了一个光学转向角传感器转向角传感器使用无接触式光学测量系统识别转向角。转向柱开关中心(SZL)直接地或者通过局域互联网总线接收方向盘的按钮信号。转向柱开关中心(SZL)将信号(例如收音机音量调节按钮的信号)作为总线信号通过FleXRay发送。通过FleXRay,转向柱开关中心(SZL)收到震动执行器的控制信号。转向柱开关中心(SZL)将驾驶员安全气囊的触发信号直接转发至安全气囊的引爆装置。针对电动转向柱调整装置,转向柱开关中心(SZL)分析按钮。各种要求通过FleXRay输出。转向柱开关中心(SZL)同样对方向盘加热按钮进行分析。转向柱开关中心(SZL)通过局域互联网总线将该信号转发至方向盘电子控制装置,如图3-5-26所示。

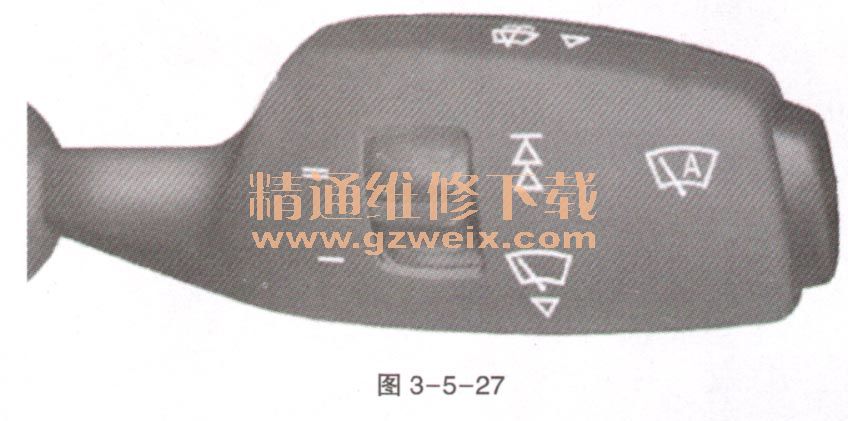

   (2)刮水器开关组合控制臂。转向柱上的右侧转向摇臂有下列功能:挡风玻璃清洗装置、挡风玻璃刮水器、雨水/光线/雾气/日照传感器按钮,如图3-5-27所示。

    转向摇臂仅用于刮水清洗装置。针对刮水清洗装置的所有请求都记录在转向柱开关中心(SZL)内。转向柱开关中心(SZL)将请求信号通过FleXRay送至接线盒电子装置(JBE)。接线盒电子装置(JBE)执行请求。
   (3)冗余信号。转向信号灯/远光灯开关转向摇臂发出的转向显示以及大灯闪烁断续器信号通过FleXRay进行传递。为提高可用性,转向柱开关中心(SZL)直接通过导线连接至脚部空间模块(FRM)。通过该导线,将冗余传递诸如大灯变光功能或转向信号灯。
   (4)转向角传感器。转向角以及转向角速度利用非接触式光学测量系统,光学转向角传感器进行测定。光学转向角传感器的数据由转向柱开关中心(SZL)内的电子装置进行处理。这些数据经过FleXRay被发送至一体式底盘管理系统(ICM)。
    转向角传感器检测下列参数:转向角、转向角速度(在转向柱开关中心内计算)、方向盘的转动圈数。
(5)多功能方向盘。多功能方向盘内的左侧按钮区具有以下功能:设置所需的行驶速度;带制动功能的定速控制、自适应巡航控制系统。
    图3-5-28显示多功能方向盘中的左侧按钮区,针对特种装备SA544堵车助手,以F01为例。

    图3-5-29显示多功能方向盘中的左侧按钮区,针对特种装备SA5AR堵车助手,以F01为例。

    多功能方向盘内的右侧按钮区具有以下功能:音响自动寻台、电话、语音输人,如图3-5-30所示。

   (6)震动作动器。基于摄像机的驾驶员辅助系统控制单元(KAFAS)经过PT-CAN要求控制震动执行器。中央网关模块(ZGM)将请求信号转换至FleXRay上。一体式底盘管理系统ICM)是FleXRay上与总线相连的控制单元。ICM将协调震动执行器的控制。
    方向盘电子控制装置分析请求信号。方向盘电子控制装置控制震动执行器,并监控其功能。如有震动执行器或方向盘电子控制装置损坏,转向柱开关中心(SZL)便会通过FleXRay进行通知,如图3-5-31所示。

   (7)换档平衡杆。翘板开关的按钮信号和换挡意愿被按电阻设码通过硬布线导线传递到转向柱开关中心(SZL)。转向柱开关中心(SZL)将信号转换到FleXRay F。因此,电子变速箱控制系统(EGS)通过总线信号收到所需挡位请求,如图3-5-32所示。
