剖析2018款奥迪A8(D5)新技术(四)
来源:汽车维修技师  作者:佚名  2018-07-14 09:07:12



      (一)车桥和车轮定位
      1.前桥

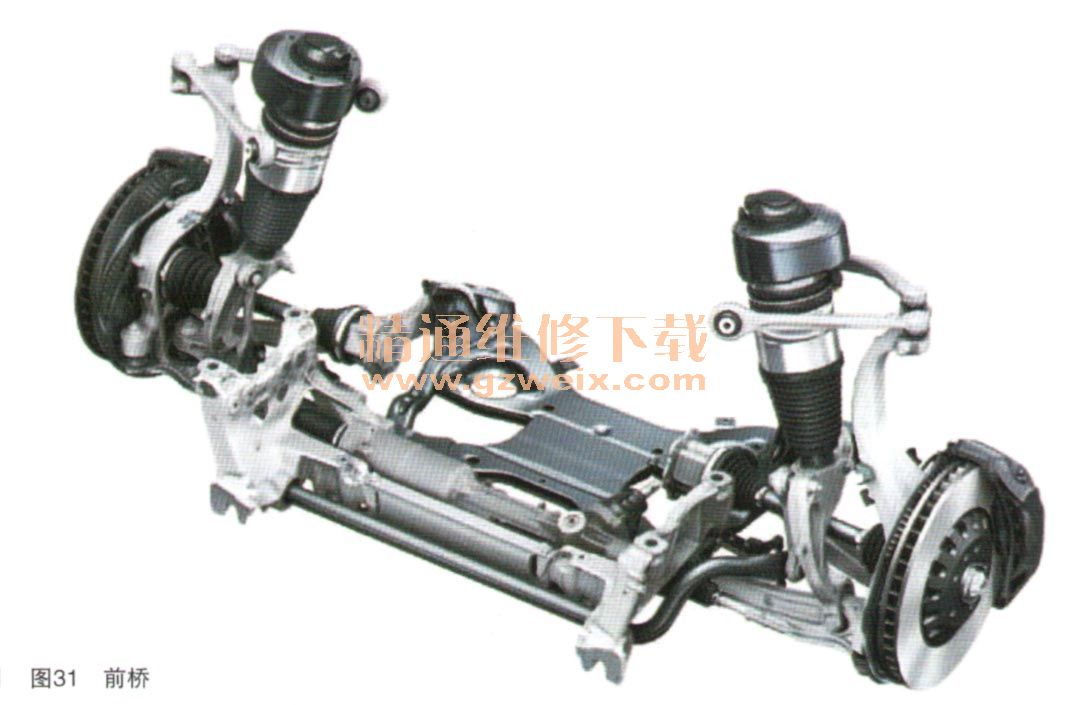

      前桥采用已经考验过的五联杆结构,设计特色在于轻结构,如图31所示。

      2.后桥
      前代车型采用的是梯形联杆式后桥,现在在新车被新开发的五联杆式后桥所取代了。通过联杆几何形状的配黑,使得纵向力支承和侧向力支承很好地隔离开了。
    弹性支承采用了高阻尼混合材质和集成式中间套,这样在辅助弹簧刚性非常小时就能达到很高的径向刚度。

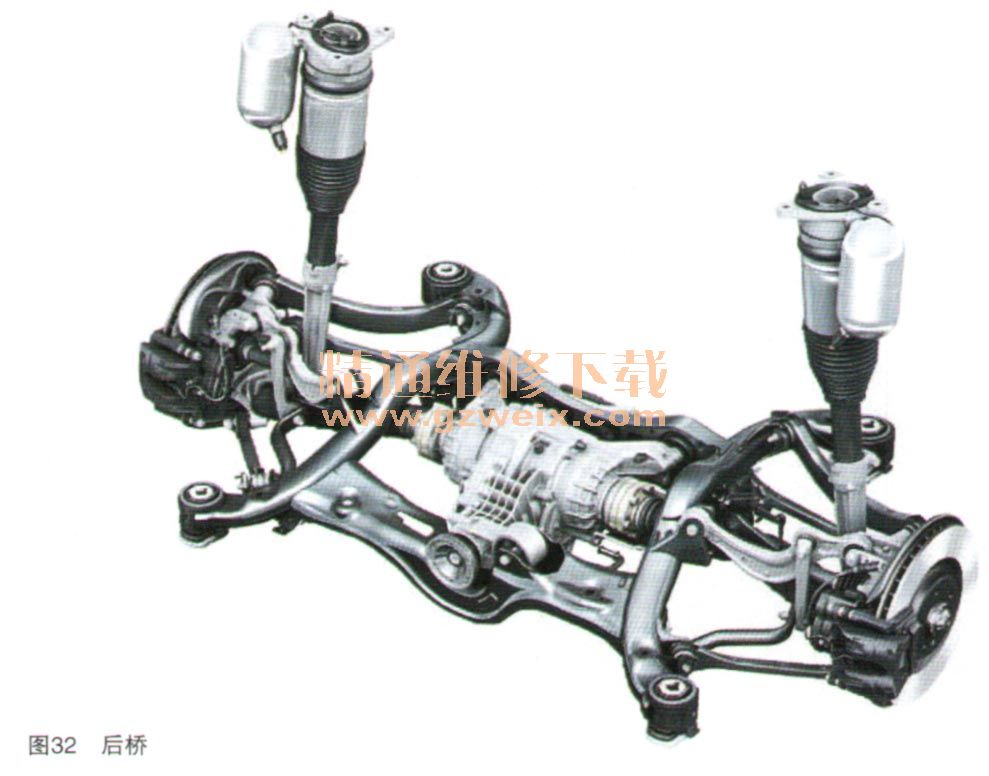

    液压减震的横梁支座是标配,它使得车桥与车身很好地被隔离开了,如图32所示。

    采用摩擦很小的车轮轴承,这有助于减小滚动阻力。
    3.车轮定位
    车轮定位和调节与奥迪A4和Q7上的是一样的,连调节点都是相同的。
      (三)自适应空气悬架(AAS)

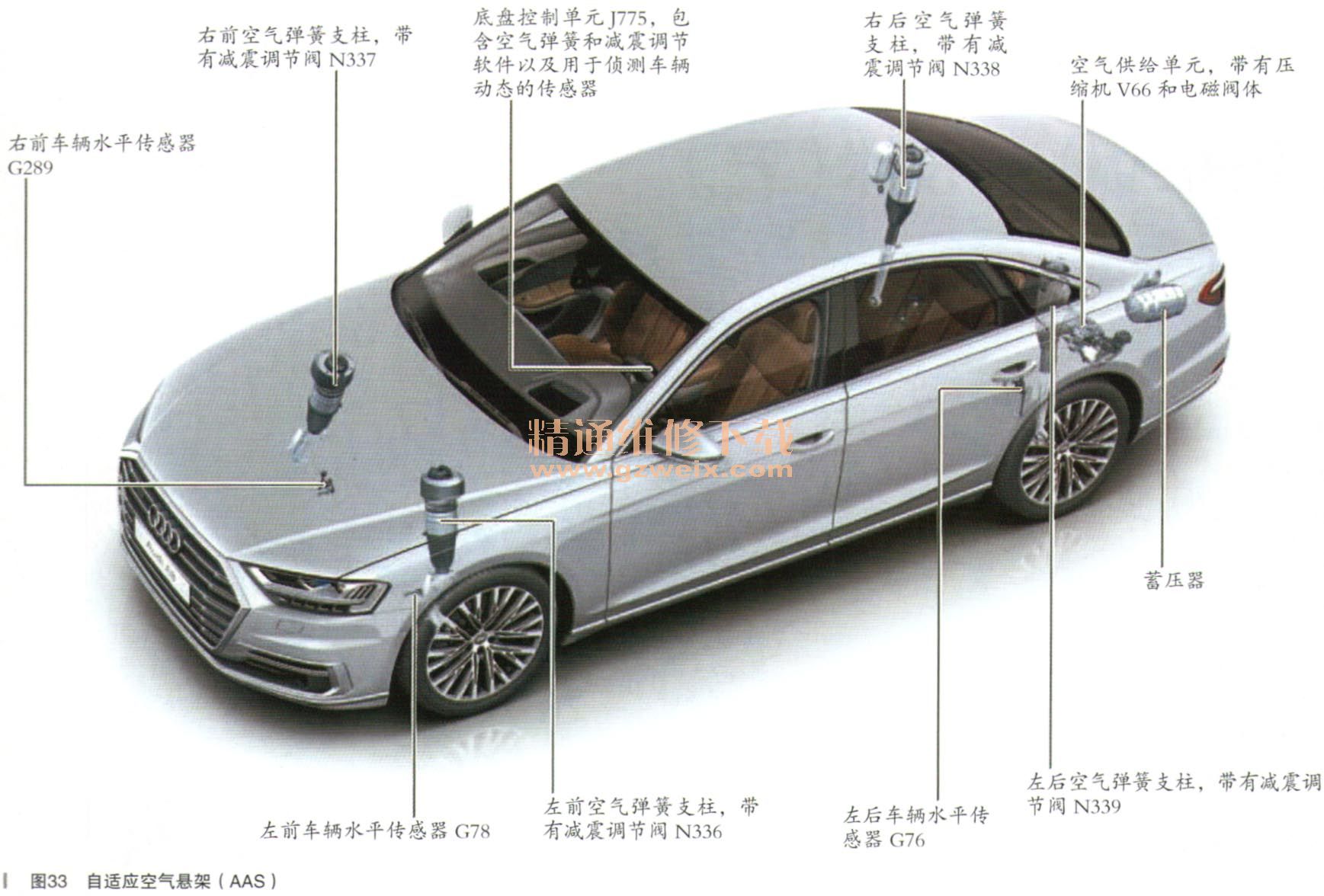

    有两种型号,自适应空气悬架和运动型自适应空气悬架,其区别在于其调节特性。系统结构与奥迪Q7和Q5的AAS基本是一样的,如图33所示。这款奥迪A8没有采用后桥弹簧和减震器独立布置形式,而是与以前车型一样使用了空气悬架支柱。现在也采用底盘控制单元J775。

    除了空气悬架和减震器调节软件外,控制单元J775还包含传感器,用于侦测垂直加速度(车辆高度方向加速度)以及俯仰力矩和侧倾力矩(绕车辆纵轴和横轴的力矩)。这样的话就省去了以前系统所需的用于侦测车身加速度的传感器。调节软件通过FlexRay总线从安全气囊控制单元J234来获取偏摆率(绕汽车竖轴线的力矩)测量值以及横向加速度。
      (四)转向系统
    1.电动机械式步进转向(渐进式转向)
    这款奥迪A8使用的是在奥迪Q7(车型4M)上已成功使用过的电动机械式转向系统,这种渐进式转向系统是标配的。电动可调节转向柱也是标配的。有多种方向盘可供选择,以满足个性化要求。
    2.动态全轮转向系统

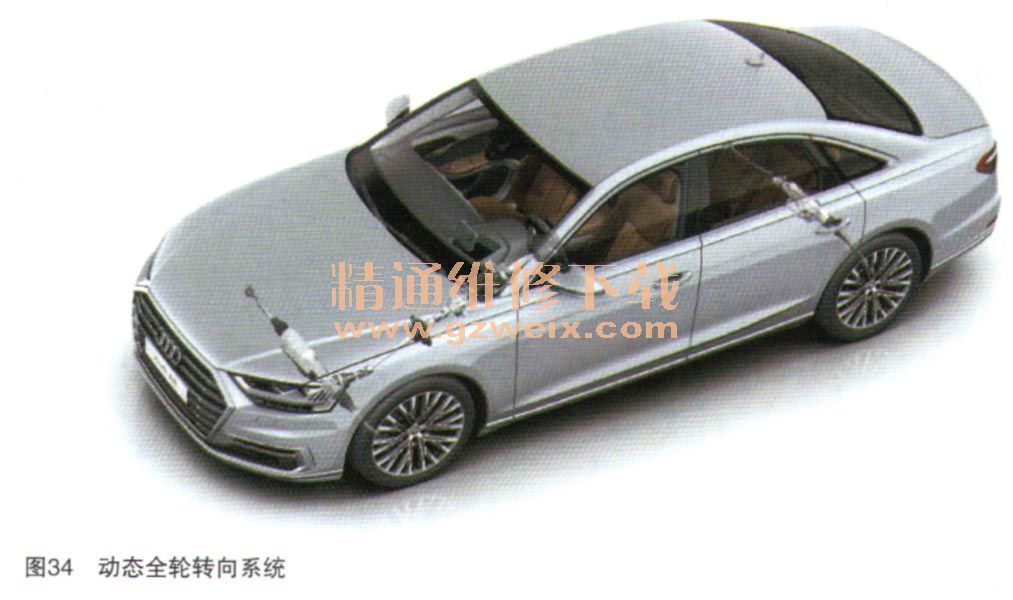

    奥迪Q7(车型4M)上首次使用了全轮转向系统,在该系统基础上进一步开发,就形成了奥迪A8(车型4N)上使用的新的动态全轮转向系统(是选装的),如图34所示。

    其新颖之处是把后轮转向系统与动态转向系统结合在一起了,这样的话,驾驶员可独立将后轮和前轮转一定的角度。
    这就大大改善了车辆主观和客观方面的行驶动力学性能,比如;
    ·转弯半径更小
    ·转向更省力
    ·明显改善了灵活性(尤其在低车速和中等车速时)
    ·改善了行驶稳定性(尤其在变换车道和规避时)
    ·改善了响应特性,车辆反应时间降低了
