详解宝马车系N20发动机冷却系统
来源:本站整理  作者:佚名  2018-11-06 08:15:06

    二、电动冷却液泵
    1.概述
    N20发动机所用电动冷却液泵与众多BMW发动机均相同,其额定电功率为400W。此冷却液泵是一个电动离心泵。由于发动机功率提高,电动冷却液泵的功率必须明显提高(N52: 200W和最大输送量7000L/h)。发动机机油冷却已与冷却液循环分离。
    2.功能描述
    发动机控制单元根据下列因素确定需要的冷却功率:发动机负荷、工作范围、温度传感器信号。

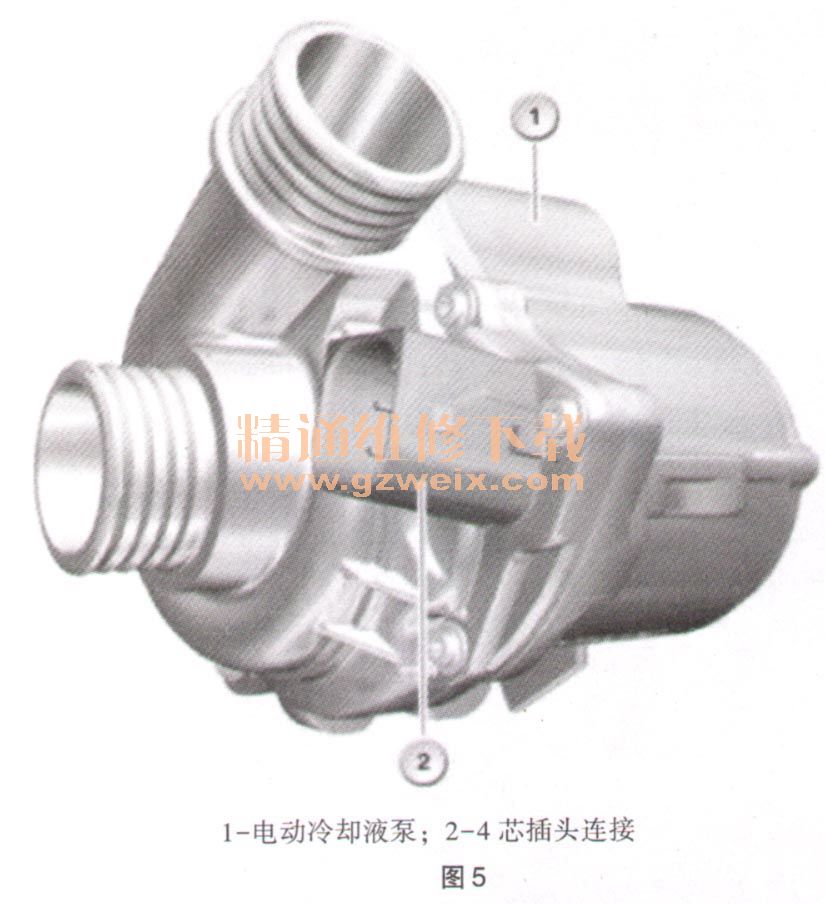

    发动机控制单元据此相应地控制电动冷却液泵,电动冷却液泵的电子控制装置自动调节转速,冷却液泵电机由系统的冷却液环绕冲洗,以此对电机和电子控制装置进行冷却,用冷却液对电动冷却液泵的轴承进行润滑,如图5所示。

    3.结构及内部连接

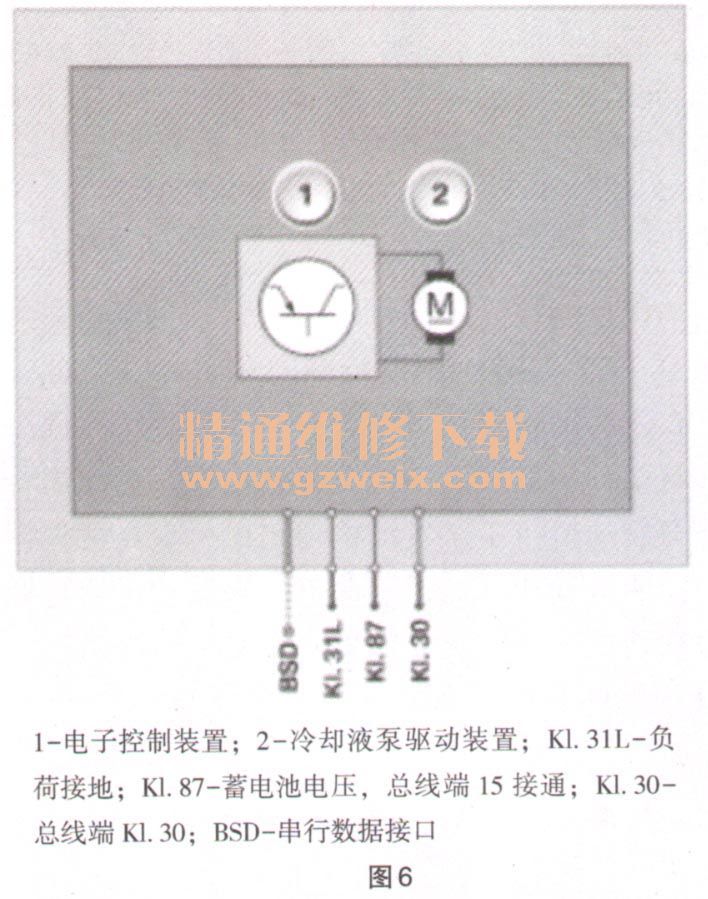

    冷却液泵中的电子控制装置对电机的功率进行电子控制,电子控制装置通过串行数据接口与发动机控制系统连接,通过总线端K1. 30为冷却液泵驱动装置供电,如图6所示。

    4.特性线及标准值

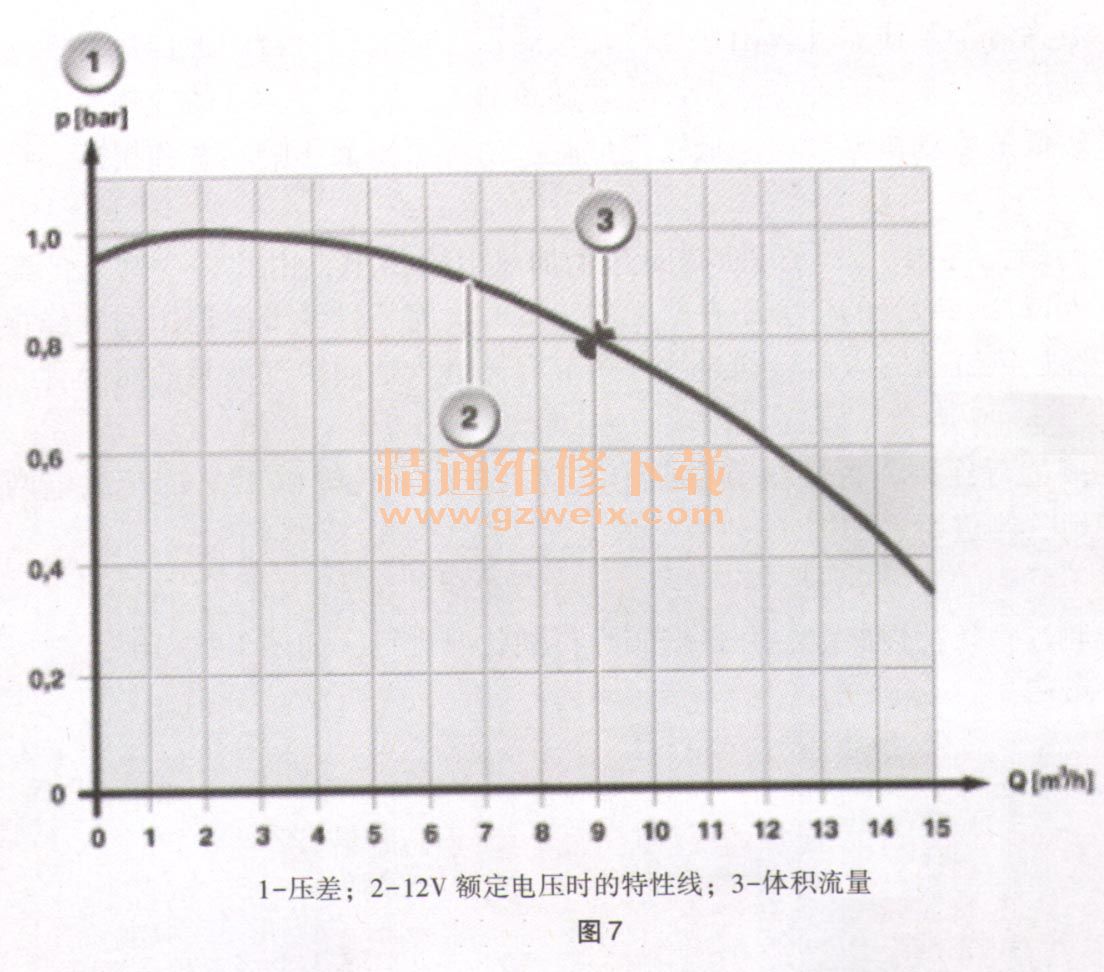

    对冷却液泵进行转速调节,涡轮增压机冷却液泵的工作点为0. 8bar。冷却液泵在最大燃油输送量9000L/h时功率为400W,如图7所示。

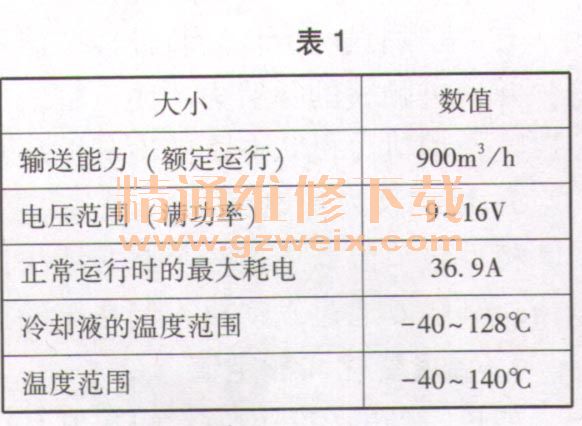

    涡轮增压器冷却液泵的额定值见表1。

    5.诊断提示—部件失灵
    在电动冷却液泵失灵时,预计将出现以下情况:在发动机控制单元中记录故障代码;以替代值紧急运行。
    一般提示:诊断在点火开关接通时启动。
