六、电动风扇
1.概述
电动风扇的功率取决于车辆的机动化装置,电动风扇安装在冷却器后面。发动机控制系统控制电动风扇。发动机控制系统通过总线端K1. 30经一个继电器切换供电。电动风扇的断路继电器位置取决于规格:手套箱后部或者行李箱中蓄电池旁边。
2.功能描述

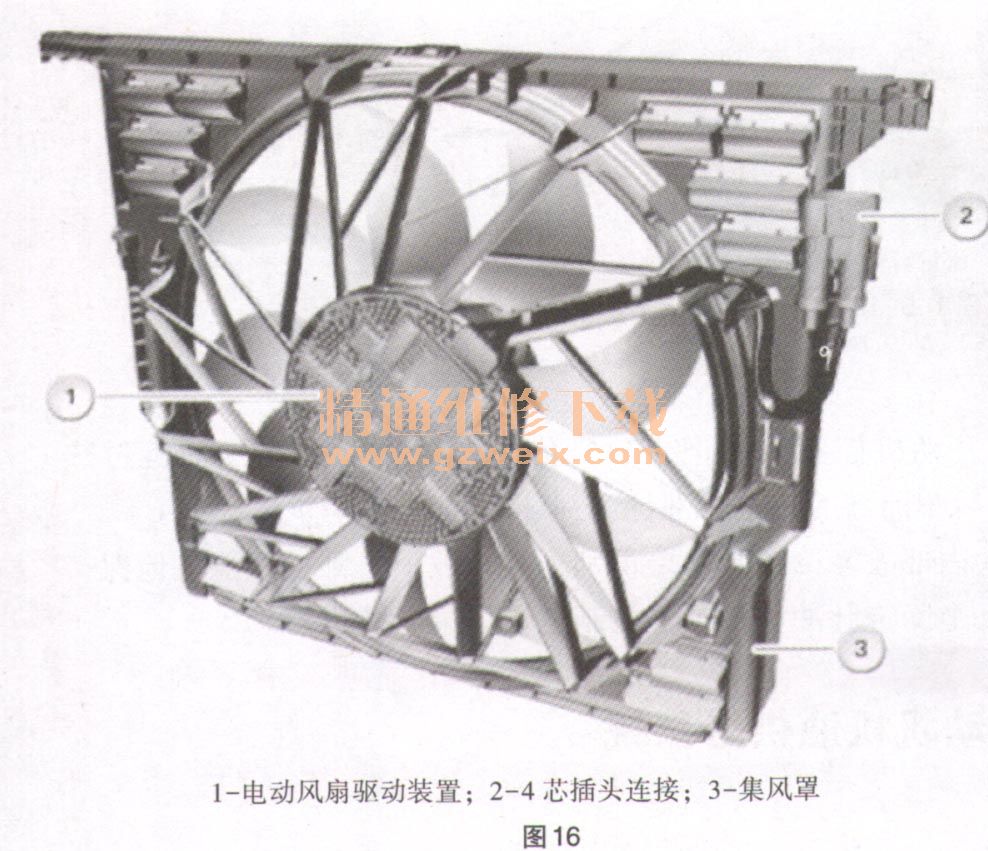

电动风扇由发动机控制单元通过一个按脉冲宽度调制的信号控制(分析通过风扇电子装置进行)。发动机控制单元通过一个按脉冲宽度调制的信号(7%~93%)控制水箱风扇的不同转速。小于7%和大于93%的脉冲负载参数都不会触发控制,而只被用于故障识别。水箱风扇转速受冷却液出口(水箱)处的冷却液温度和空调器中的压力影响。随着行驶速度的上升,水箱风扇转速被降低。在电动风扇空转时,发动机控制系统将频率降到10Hz。通过脉冲负载参数可以选择时间(最长11min和风扇转速,如图16所示。
3.结构及内部连接
电动风扇驱动装置是一个无刷电机。电动风扇有一个自己的分析电子装置,并通过一个按脉冲宽度调制的信号调节转速。正常运行时的脉冲负载参数(100Hz)被转换成转速信号。
7%脉冲负载参数:待机模式(分析电子装置保持清醒)。
11%脉冲负载参数:最小风扇转速(33%额定转速)。
93%脉冲负载参数:最大风扇转速。
97%脉冲负载参数:用于分析电子装置自诊断的命令。

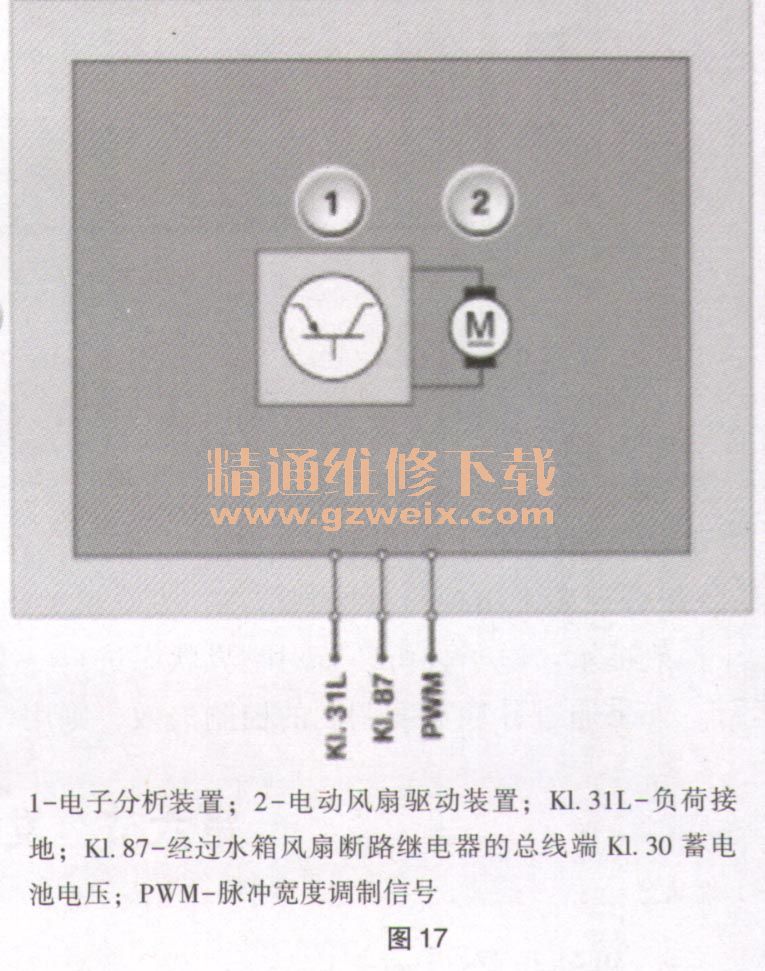

结构及内部连接如图17所示。
4.特性线及标准值

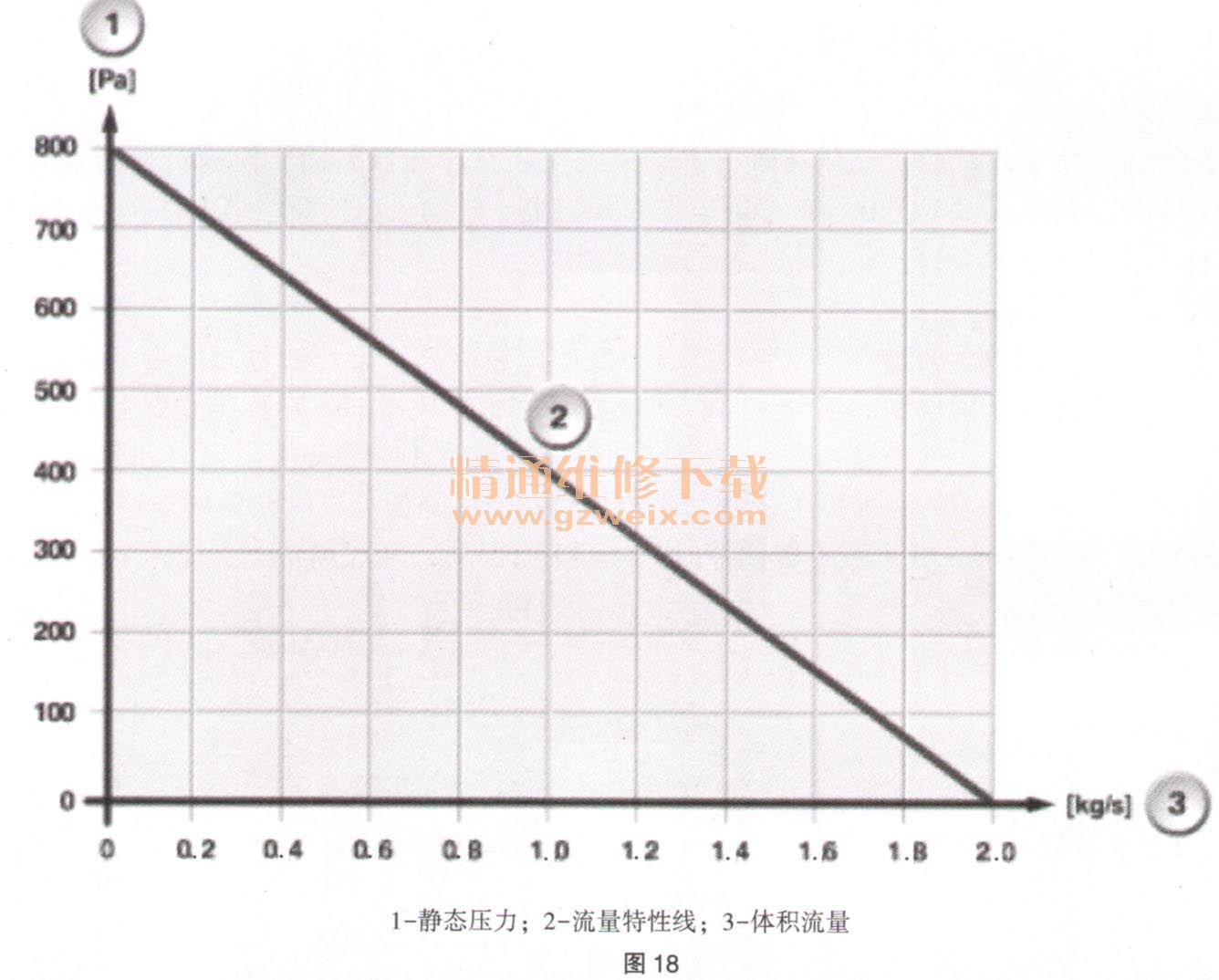

允许的工作温度介于-20~120℃之间。静态压力介于0~0.8×10 5Pa(0~0. 8bar)之间。与风扇功率有关的特性线如图18所示。
5.诊断提示----部件失灵
电动风扇失灵时,预计将出现以下情况:在发动机控制单元记录故障代码;功率降低(发动机过热时);组合仪表上出现检查控制信息;发动机关闭后车前部的热临界部件会损坏(发动机停车升温)。
一般提示:电子分析装置对临界状态进行一次内部故障诊断。如果识别到某个故障,则尽可能久地保持运行。如果通过脉冲宽度调制的控制失效,则用一个固定脉冲负载参数控制电动风扇紧急运行。
