（4）倒车摄像机。两台保险杠摄像机如同倒车摄像机一样，通过LVDS数据导线将其信号向TRSVC控制单元提供。通过FBAS导线将信号转发到视频开关（VSW）（视装备而定安装），接着转发到车辆信息电脑（CIC）。CIC将图像数据通过LVDS数据导线发送至中央信息显示器（CID）。在CID内将令图像数据得以显示，如图5所示。

    倒车摄像机安装在行李箱盖拉手的右边。倒车摄像机通过以下导线与TRSVC控制单元连接：局域互联网总线、LVDS数据导线。
    提示：注意使用说明。倒车摄像机的图像质量可能由于污垢而受到影响。清洁镜头时，应遵守操作说明。

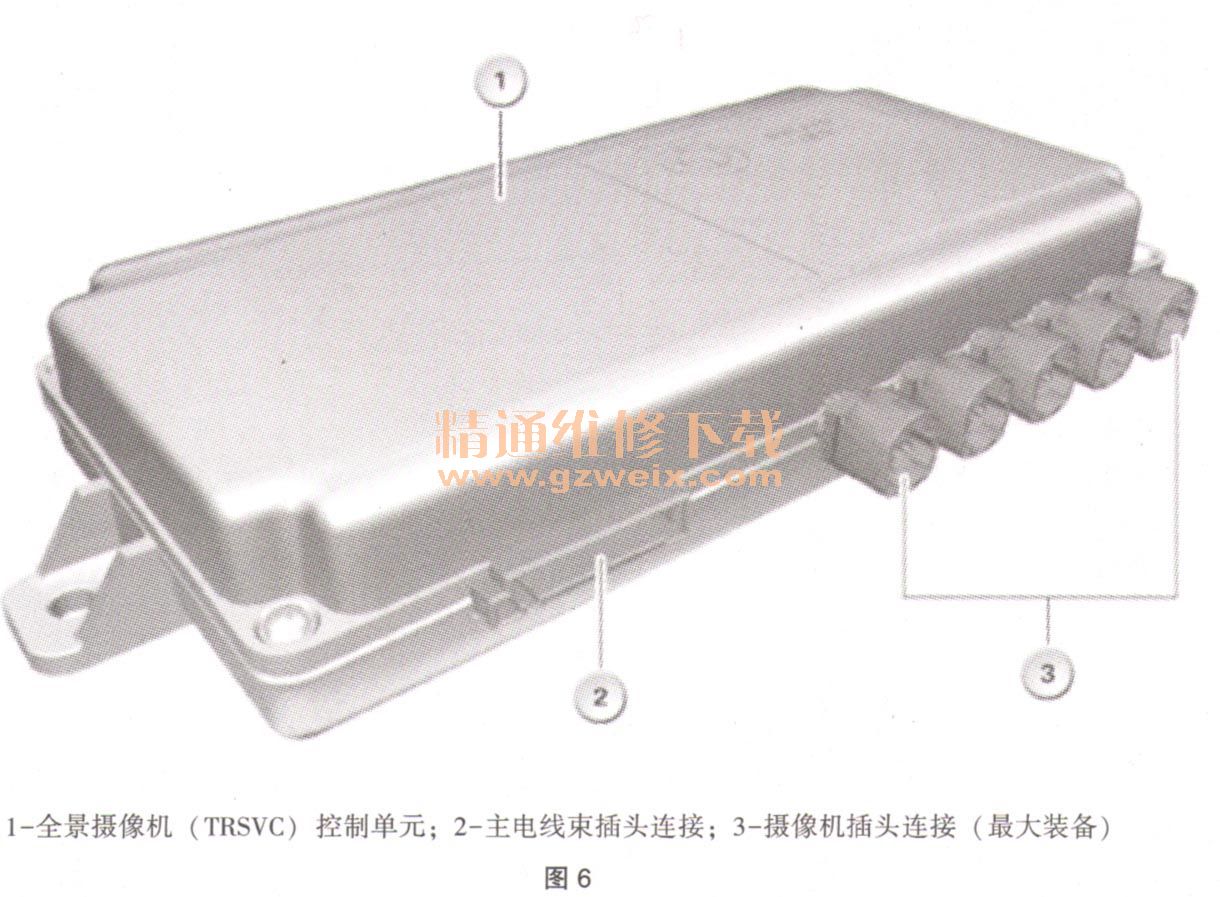

    （5） TRSVC：全景摄像机控制单元。TRSVC控制单元位于行李箱内左后部。从摄像机中所摄取的光亮点，光亮颜色和光亮强度都将由TRSVC控制单元进行分析。保险杠摄像机通过一条5芯导线与TRSVC控制单元连接。TRSVC控制单元连接在K-CAN上。TRSVC控制单元利用总线端15N，通过后部配电器供电，如图6所示。

    3．系统功能

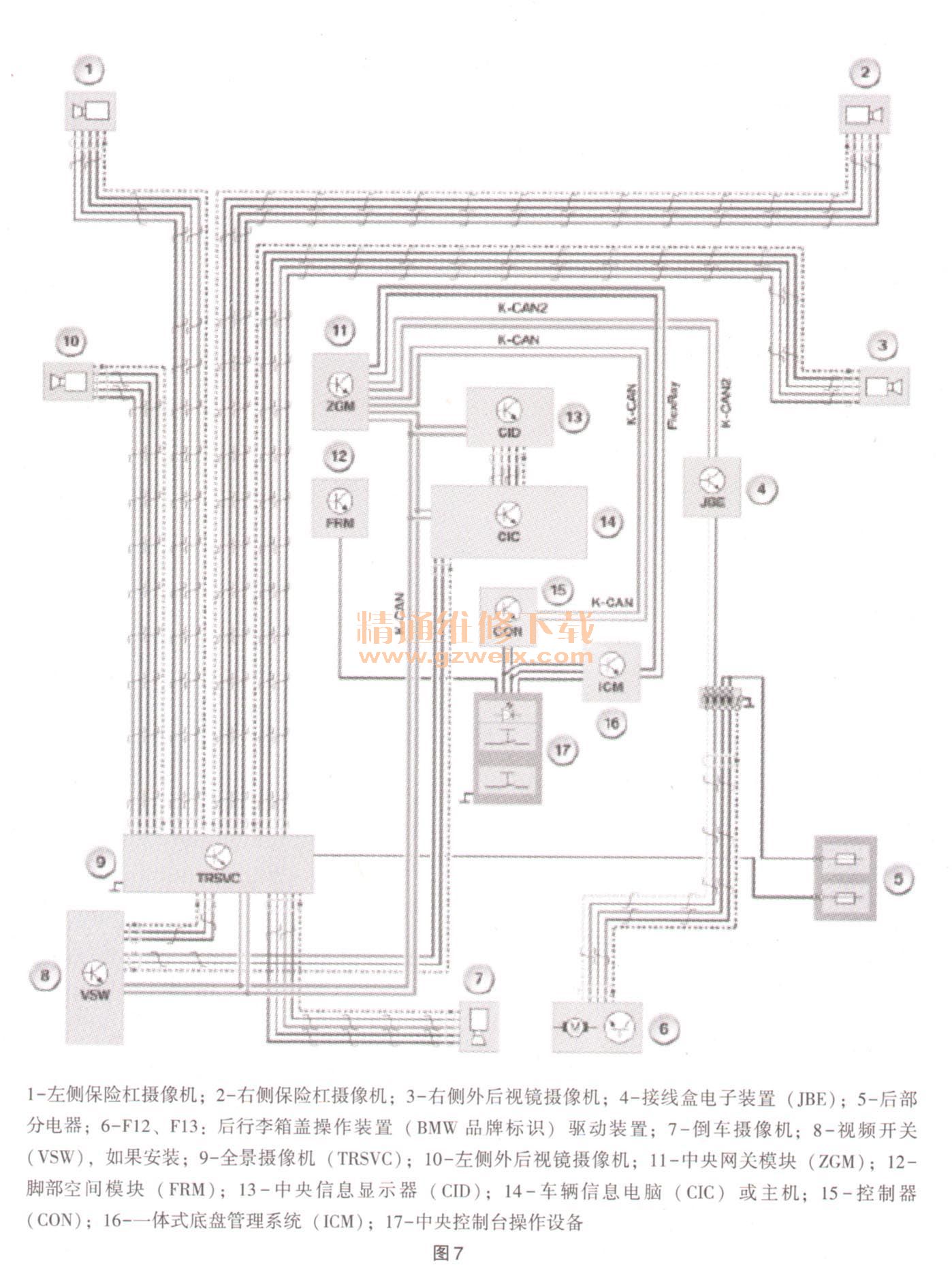

    （1）功能联网。为了实现全景摄像机，需要一个复杂系统网络与分散在其他控制单元中的功能，图7显示系统网络。

    （2）显示器。外后视镜摄像机在泊车和调度时提供支持。为此在中央信息显示器（CID）上显示车辆的车门和车道范围。作用距离大约3m。外后视镜摄像机在前进约50m后或在车速高于约36km/h后关闭。保险杠摄像机可在无法全面了解周围情形的出门和路口处及早观察到横向来往车辆。坐在驾驶员座椅上，要很晚才能识别出由于侧面障碍物被遮挡的车辆。为了改善视野，将由保险杠内的2台摄像机探测侧面的交通。摄像机图像通过分区显示屏幕进行显示。倒车摄像机在倒车泊车和调度时提供支持。为此，您车辆之后的区域的图像将显示在中央信息显示器（CID）上。可以将不同的辅助图像以覆盖图（图像和文本）的形式显示到摄像机画面中。这些辅助图像可在倒车摄像机菜单中接通或关闭。
    辅助图形为：转向圆的最大转弯半径、车道标记线、障碍物标注、挂车挂钩放大。
    （3）售后服务提示。被污染的物镜可能导致显示不好。在特殊情况下摄像机无法再分析摄录的图像。因此被污染的物镜可能导致系统故障。为了防止错误诊断，必须清洁摄像机的光学系统。
    提示：注意服务功能。通过诊断系统，有以下针对全景摄像机（TRSVC）的服务功能可供使用：全景摄像机的校准和学习；路径：服务功能。驾驶员辅助系统、全景摄像机。视装备而定，利用该服务功能可以自动学习所有安装的摄像机，并且此后可以单个校准摄像机。保险杠摄像机无法校准。
    提示：逐渐采用的措施。作为逐渐采用的措施为倒车摄像机和外后视镜摄像机提供自动校准。在更换后必须重新学习相应的摄像机。自动校准在服务功能框架内进行。取消了借助专用工具的手动校准。对于2011年3月前带全景摄像机的车辆，在编程后也提供一次自动校准。
