四、外后视镜摄像机
    1．概述
  从驾驶员侧不能观看前乘客侧的某个区域。因为此区域被外后视镜和A柱遮盖。为了仍旧能够观看这个区域，在外后视镜上有外后视镜摄像机。外后视镜摄像机是全景摄像机的组成部分。在日本国家装备中，自规定的车辆尺寸起法律规定必须配备外后视镜摄像机。
    2．功能描述
    外后视镜摄像机通过一根LVDS数据导线将信号传输至TRSVC控制单元，供其使用。信号通过FBAS导线转发至视频开关（VSW）并随后再发送至主机。主机将图像数据通过LVDS数据导线发送至中央信息显示器（CID）。在CID内将令图像数据得以一显示。

    五、倒车摄像机
    1．概述
    根据装备情况，有不同的基于摄像机的系统可供使用。技术上通过不同的摄像机和一个共用控制单元TRSVC来实现。TRSVC用于：顶置后视摄像机。该基于摄像机的驾驶员辅助系统具有以下功能：保险杠摄像机、倒车摄像机、外后视镜摄像机。
    提示：注意特殊装备的强制连接。对于不同国家对装备的特殊要求请参见销售文件。
    2．功能描述
    倒车摄像机通过一根LVDS数据导线将信号传输至TRSVC控制单元，供其使用。信号通过FBAS导线转发至视频开关（VSW）并随后再发送至主机。主机将图像数据通过LVDS数据导线发送至中央信息显示器（CID）。在CID内将令图像数据得以显示。根据特殊装备，也可以将FBAS导线直接连接到主机上，如图12所示。

    倒车摄像机安装在行李箱盖拉手中。倒车摄像机拥有各种辅助功能（参见车主手册）。摄像机物镜能够自动加热，以抵抗冰雪的低温。当发动机运行或倒车挡已打开的点火开关挂人时，倒车摄像机将激活。当通过iDrive激活系统时，倒车摄像机上的图像就会显示出来。
    在发生下列情况时关闭倒车摄像机：前进约20m后，前进速度超过约20km/h。
    3．结构及内部连接

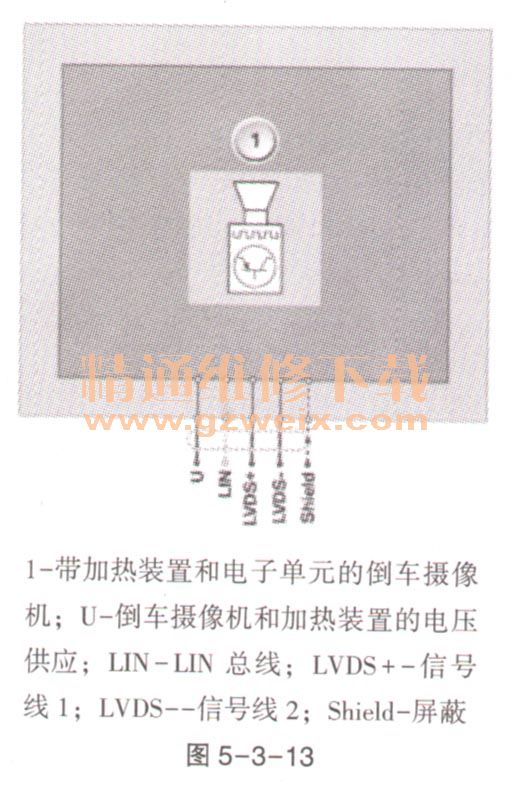

    通过LIN总线控制倒车摄像机，例如用于诊断。TRSVC控制单元能够将倒车摄像机收集的同步视频信号转化成FBAS信号。倒车摄像机通过一根4芯LVDS数据导线和一个屏蔽装置与TRSVC控制单元连接。LIN总线是LVDS数据导线的一部分，如图13所示。
