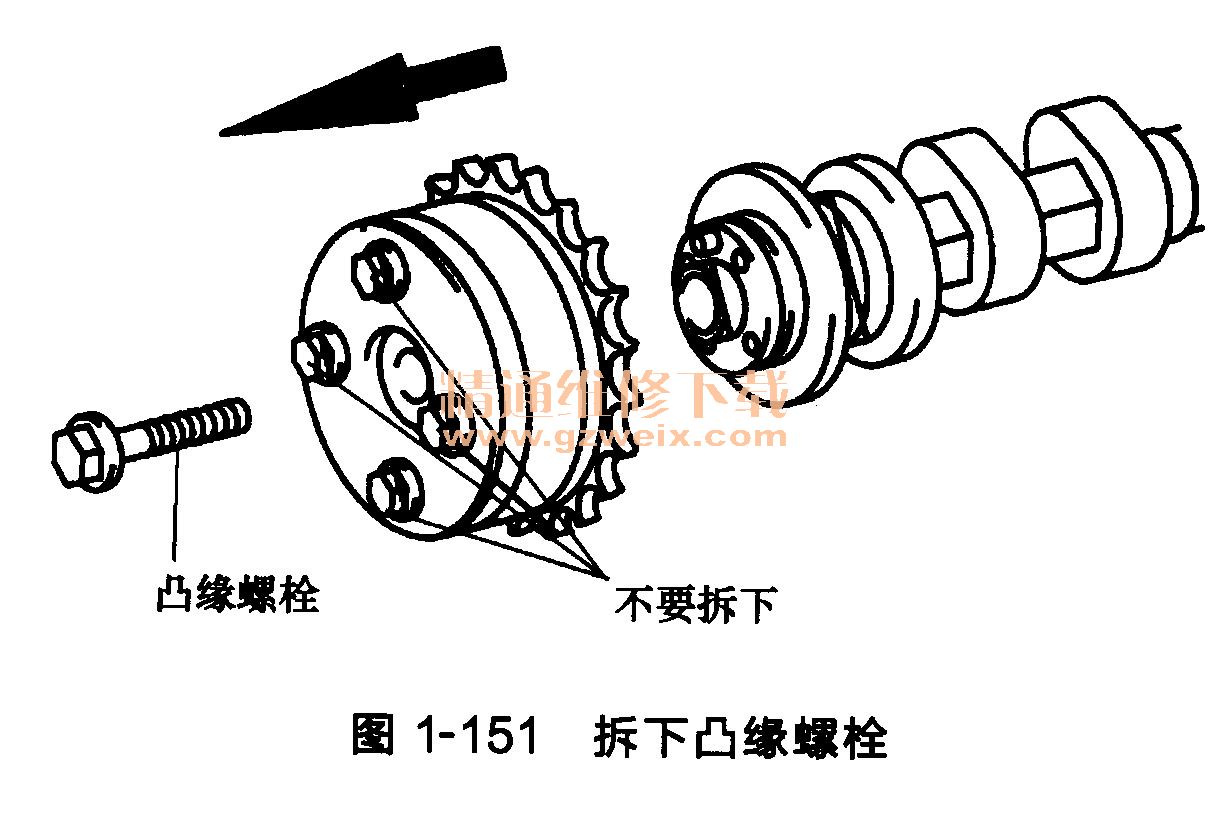

②握住凸轮轴的六角部分，拆下凸缘螺栓，如图1-151所示，然后拆下凸轮轴正时齿轮总成。

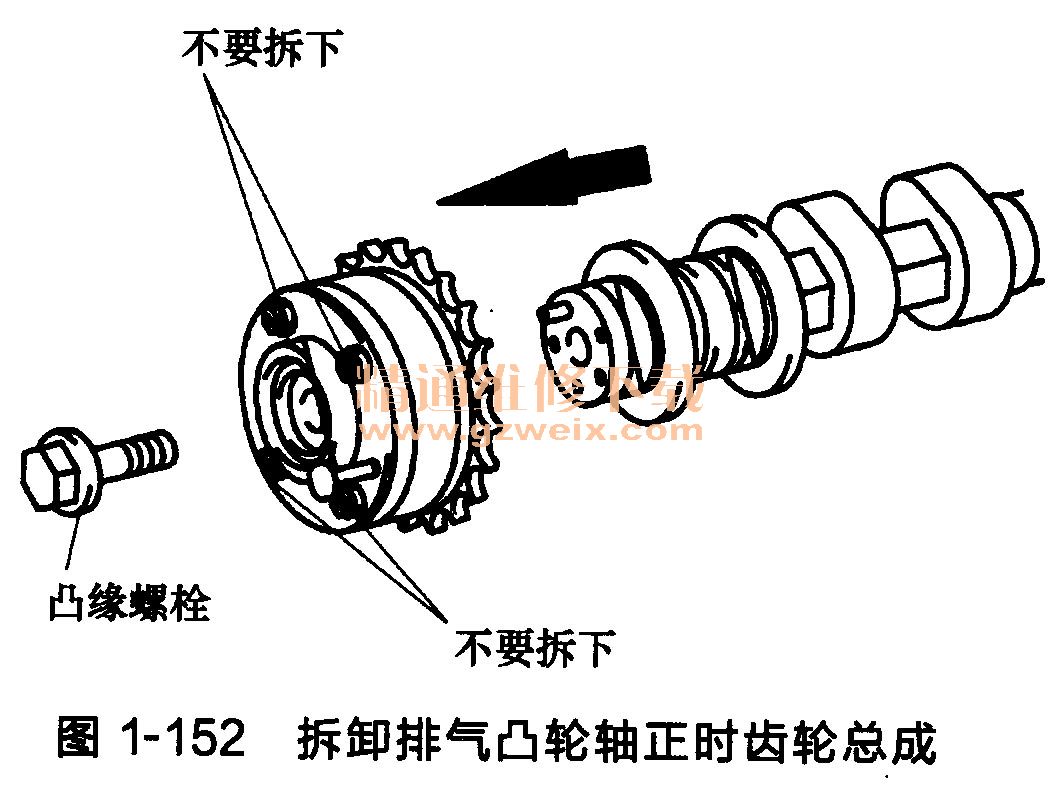

(20)拆卸排气凸轮轴正时齿轮总成，如图1-152所示。

(21)拆卸凸轮轴轴承盖。
(22)拆卸凸轮轴。
(23)拆卸2号凸轮轴。
(24)拆卸1号气门摇臂。
(25)拆卸气门间隙调节器总成。
(26)拆卸2个1号凸轮轴轴承。
(27)拆卸凸轮轴外壳。

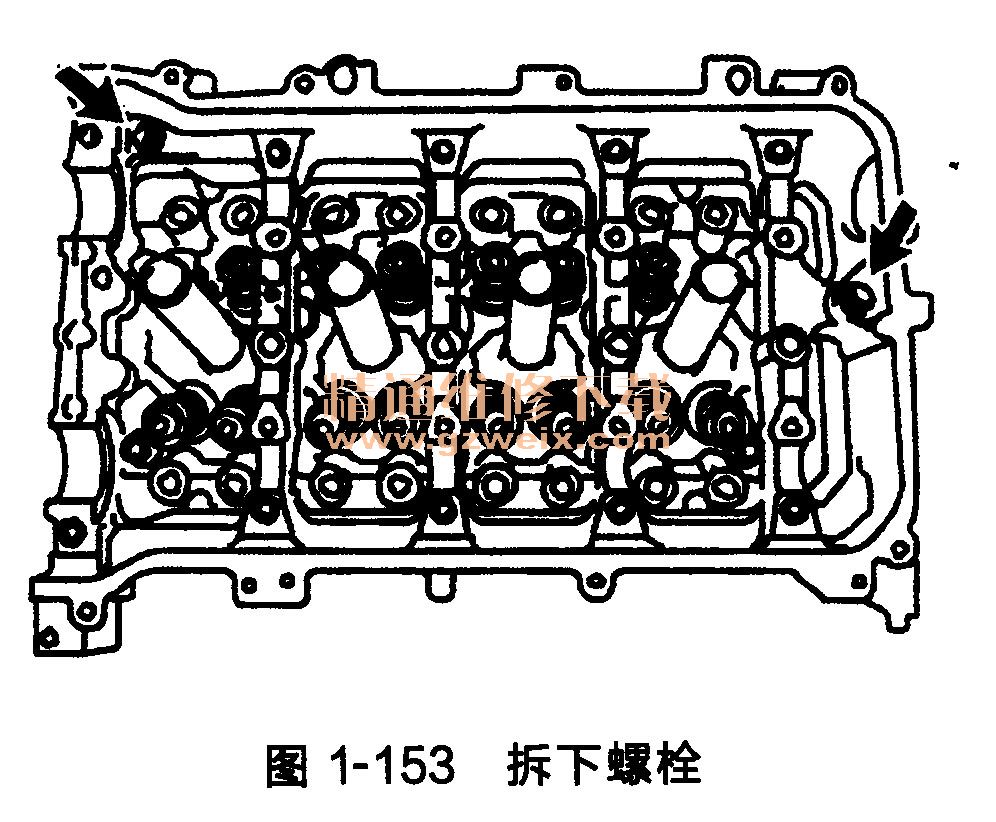

①拆下2个螺栓，如图1-153所示。

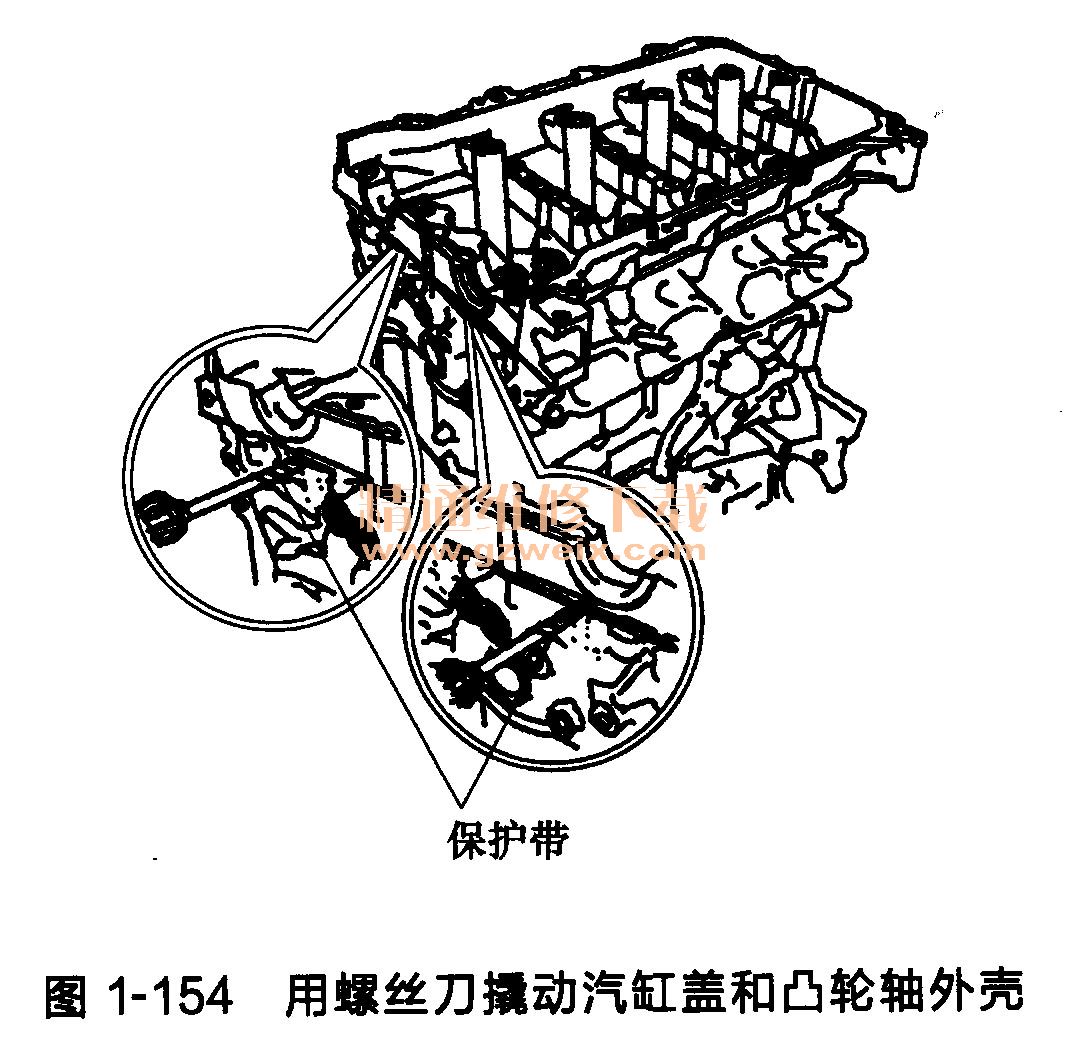

②用螺丝刀在汽缸盖和凸轮轴外壳间撬动，如图1-154所示。拆下凸轮轴外壳。

    (28)拆卸汽缸盖。

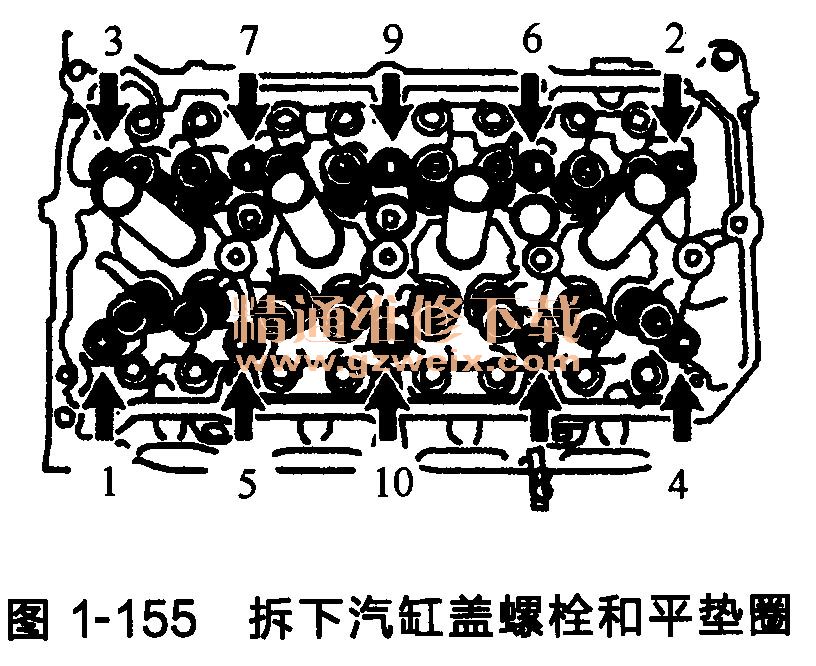

    按如图1-155所示顺序号，分步骤用10mm双六角扳手均匀松开并拆下10个汽缸盖螺栓。拆下10个汽缸盖螺栓和平垫圈。

    (29)拆卸汽缸体放水龙头。
    (30)拆下与正时无关的部件。
