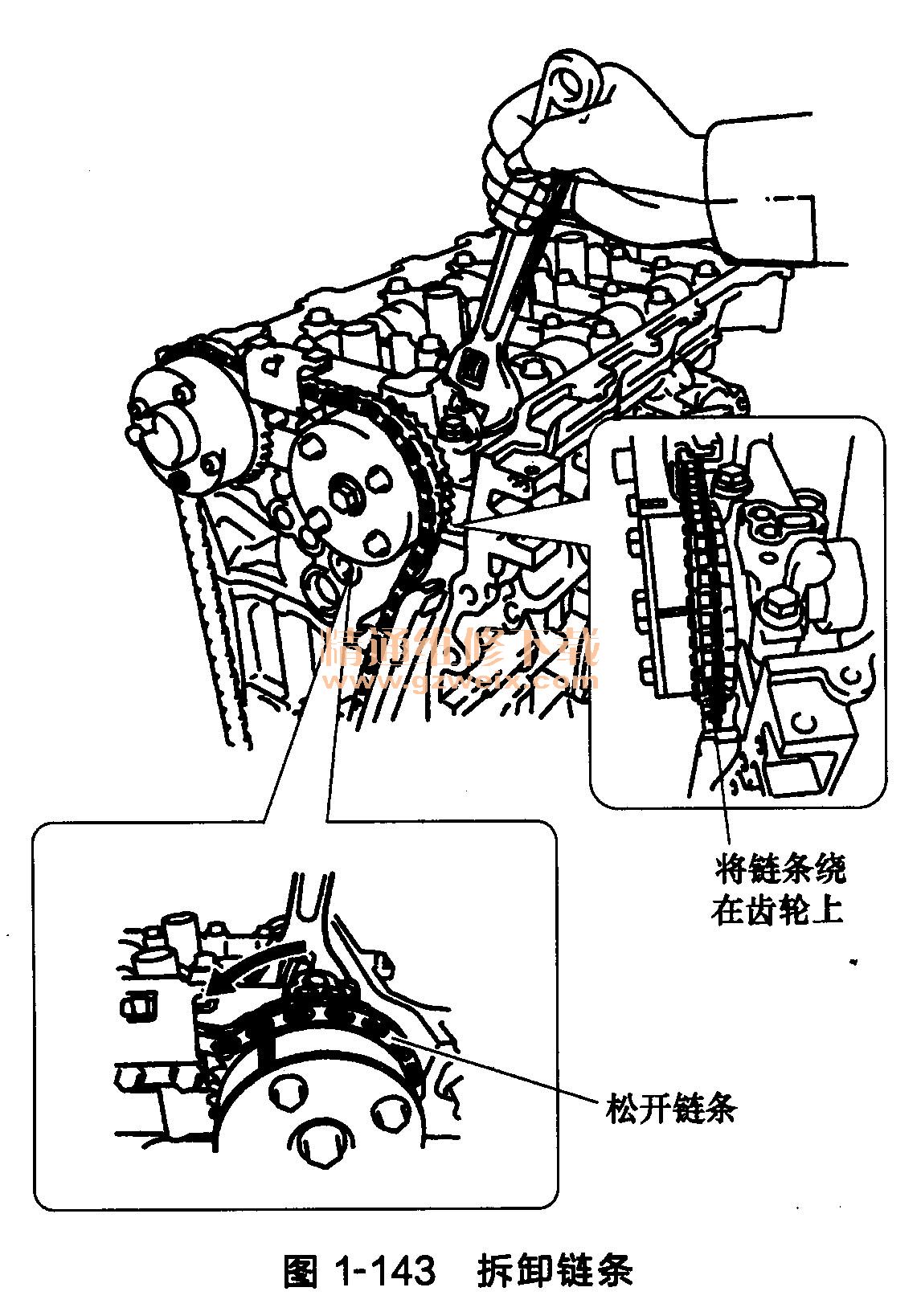

(14)拆卸链条，如图1-143所示。

    ①用扳手固定凸轮轴的六角部分，逆时针转动凸轮轴正时齿轮总成，以松开凸轮轴正时齿轮之间的链条。
    ②链条松开后，从凸轮轴正时齿轮总成上松开链条，将其放置在凸轮轴正时齿轮总成上。
    注意：确保已从链轮上完全松开链条。
    ③顺时针转动凸轮轴将其回归原位，并拆下链条。
    (15)拆卸曲轴正时齿轮或链轮，如图1-144所示。

    (16)拆卸2号链条。
①顺时针转动曲轴900，将机油泵驱动轴链轮的调节孔与机油泵的槽对准，如图1-145所示。

    ②将一根直径为4mm的钢条插入机油泵驱动轴齿轮的调节孔内，将齿轮锁止入位，如图1-146所示，然后拆下螺母。

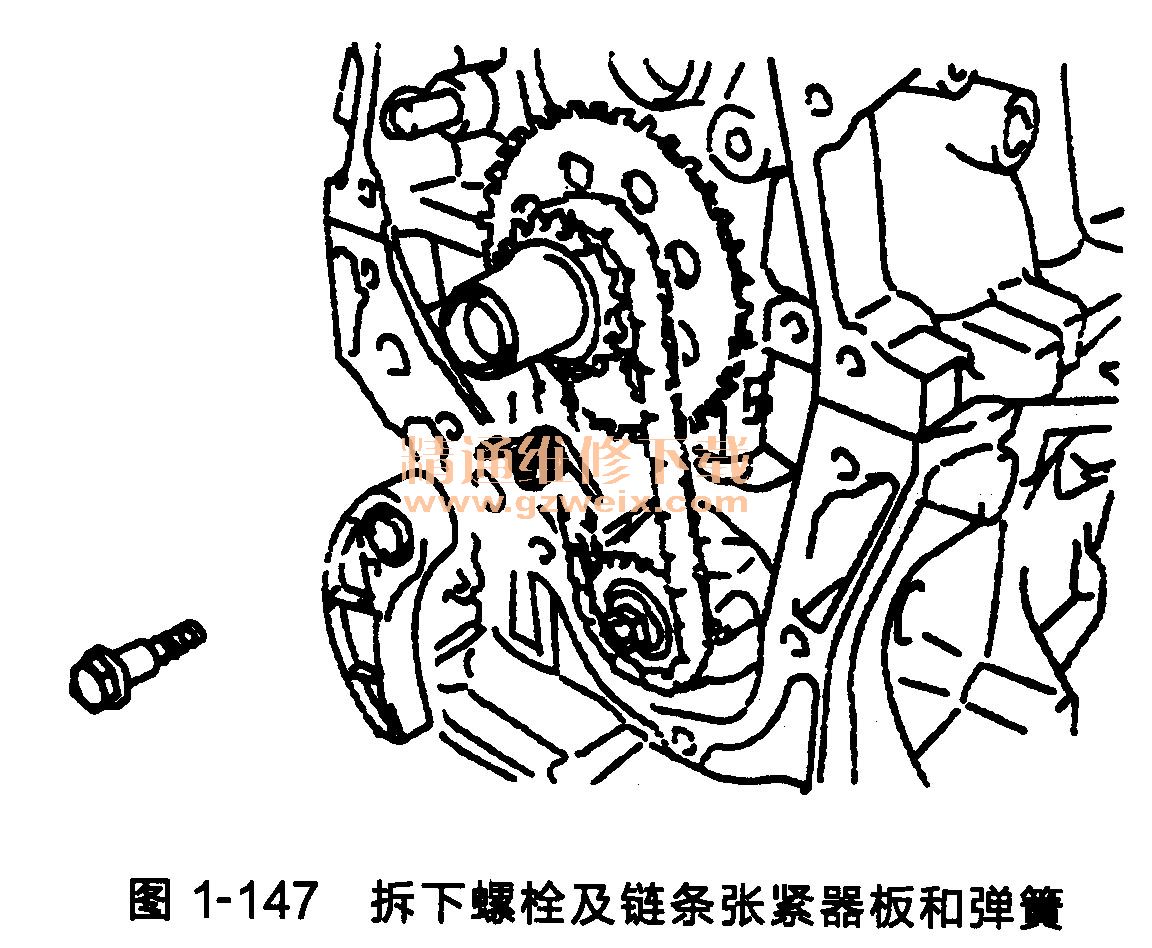

③拆下螺栓及链条张紧器板和弹簧，如图1-147所示。

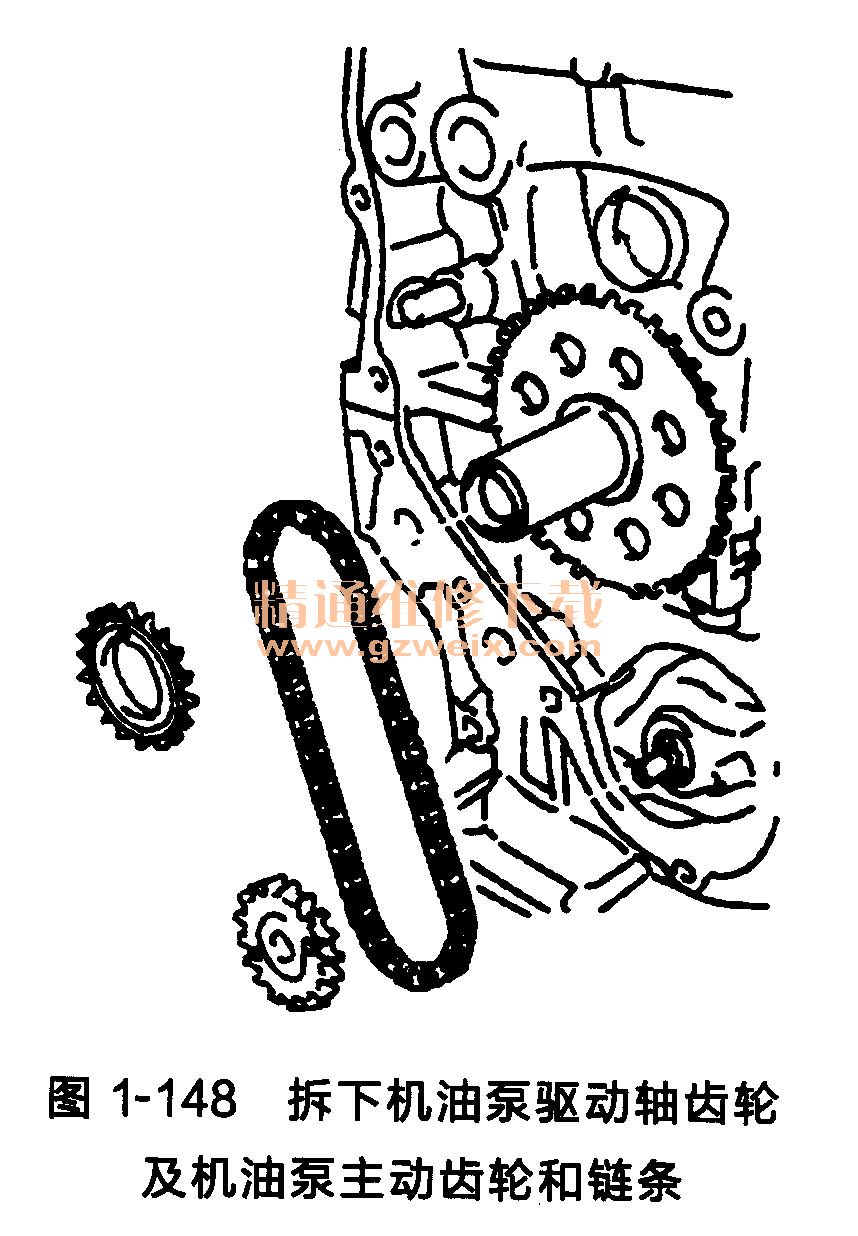

④拆下机油泵驱动轴齿轮及机油泵主动齿轮和链条，如图1-148所示。

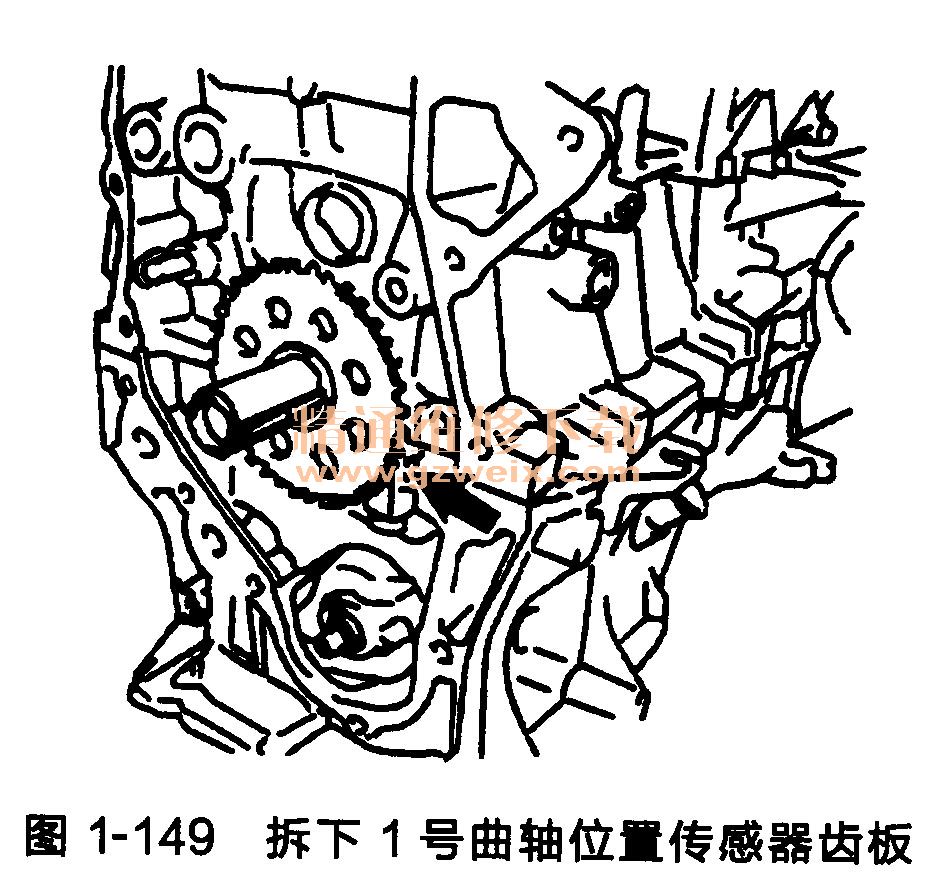

(17)拆下1号曲轴位置传感器齿轮，如图1-149所示。

(18)拆卸曲轴正时齿轮键。
(19)拆卸凸轮轴正时齿轮总成。

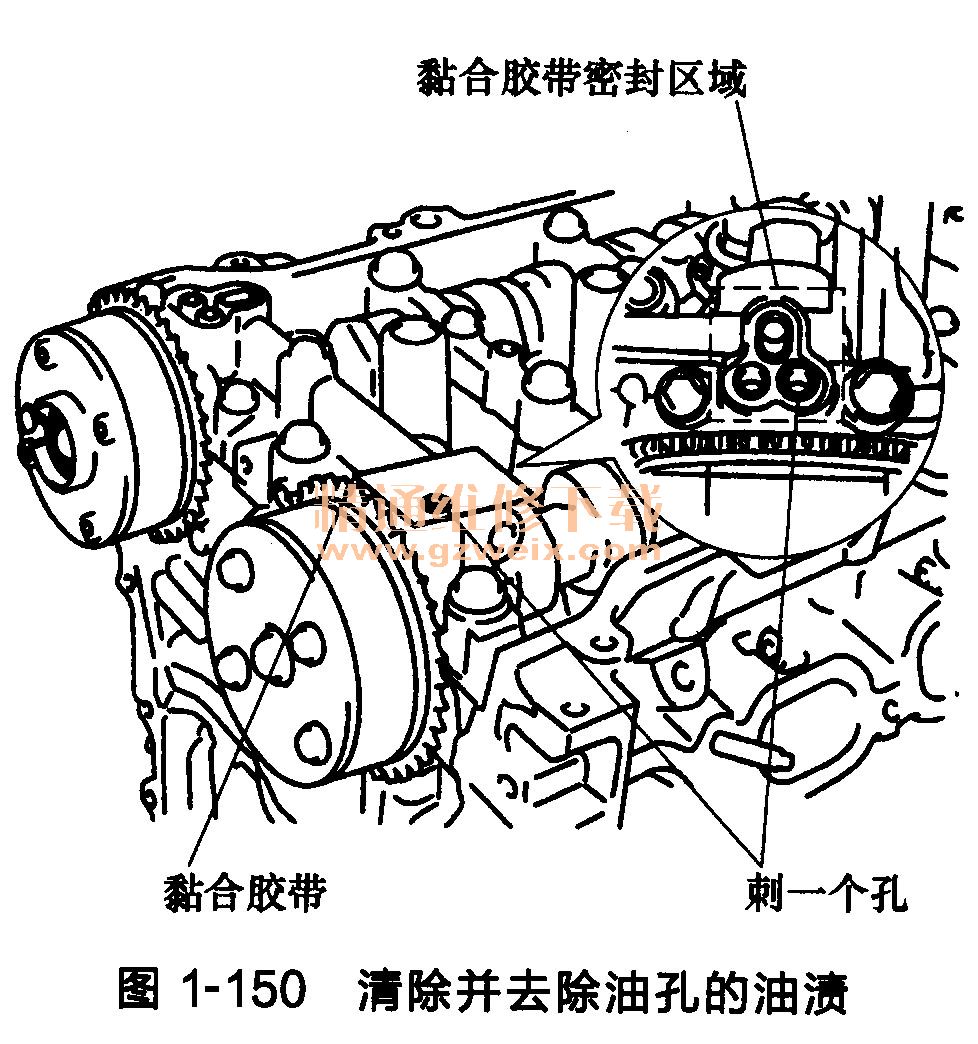

①清洁并去除1号凸轮轴轴承盖进气侧VVT油孔的油渍，如图1-150所示。用黏合胶带或同类产品完全密封油孔，以防止气体泄漏。
