（二）左侧次凸轮轴传动链条张紧器的安装 左侧次凸轮轴传动链条张紧器的安装的步骤与方法如下。

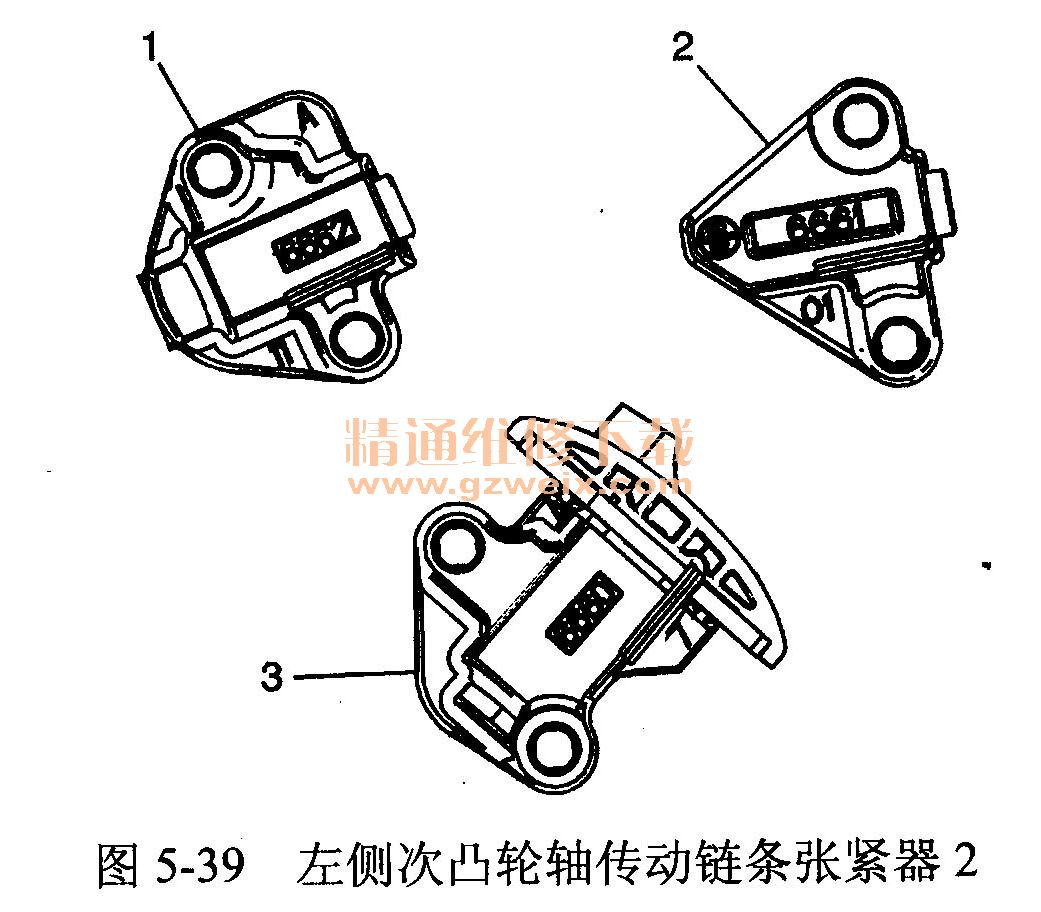

1．确保正在安装的是左侧次凸轮轴传动链条张紧器2，如图5-39所示。

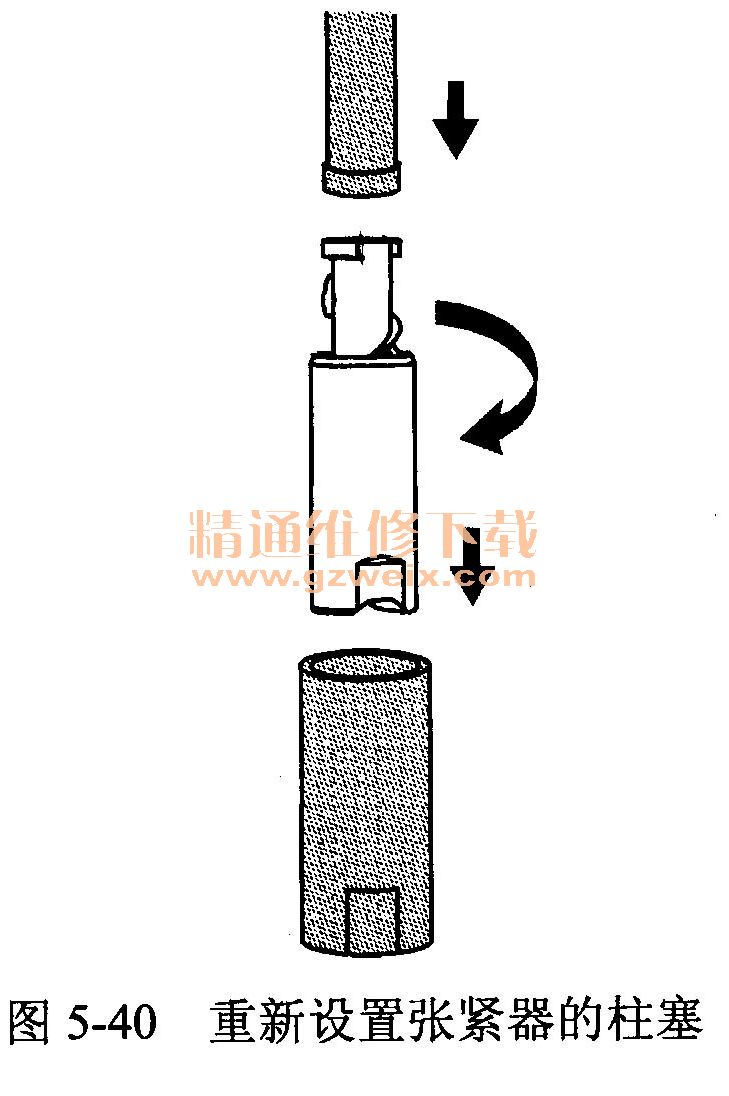

2．使用专用工具J-45027重新设置左侧次凸轮轴传动链条张紧器的柱塞，如图5-40所示。

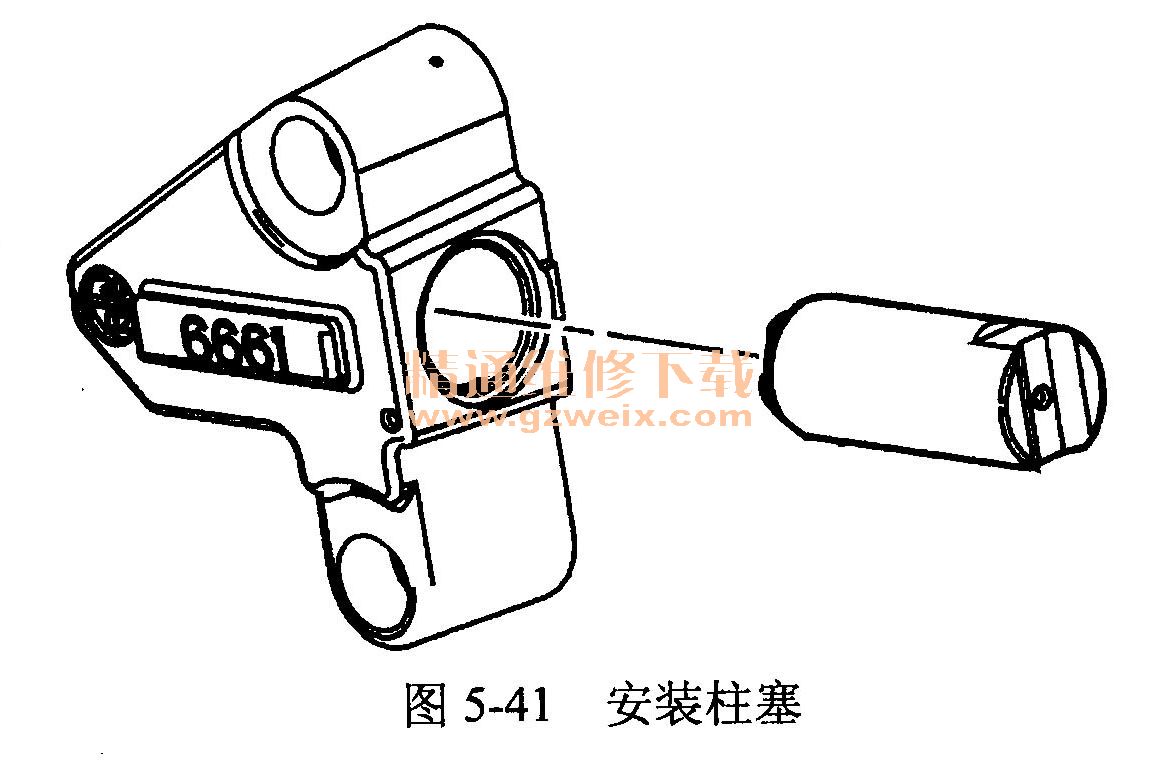

3．将柱塞安装到左侧次凸轮轴传动链条张紧器体上，如图5-41所示。
4．将柱塞压进张紧器体，然后将专用工具EN-46112插入左侧次凸轮轴传动链条张紧器体侧面的检修孔，以锁定左侧次凸轮轴传动链条张紧器，如图5-42所示。
5．缓慢释放左侧次凸轮轴传动链条张紧器上的压力。应在左侧次凸轮轴传动链条张紧器上安装衬垫，以保持压紧，如图5-43所示。
6．将新的左侧次凸轮轴传动链条张紧器衬垫安装到左侧次凸轮轴传动链条张紧器上。
7．通过左侧次凸轮轴传动链条张紧器和衬垫安装左侧次凸轮轴传动链条张紧器螺栓。
8．确保左汽缸盖上的左侧次凸轮轴传动链条张紧器安装面没有毛刺或任何会使新的左侧次凸轮轴传动链条张紧器衬垫密封性能下降的缺陷。

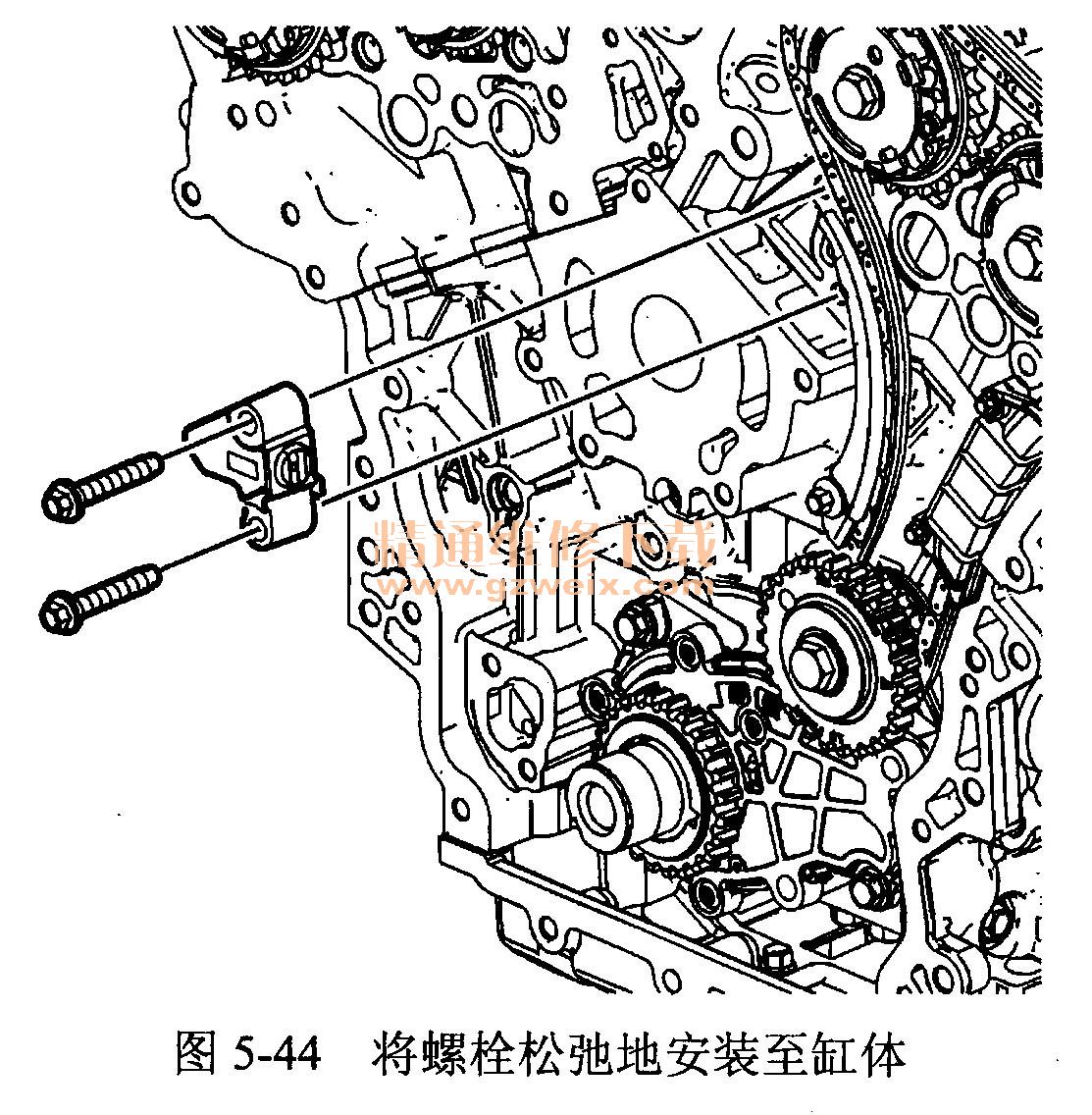

9．将左侧次凸轮轴传动链条张紧器安置到位，然后，将螺栓松弛地安装至缸体，如图5-44所示。
10．确认左侧次凸轮轴传动链条张紧器衬垫的凸舌1位置正确，如图5-45所示。
11．拉出专用工具EN-46112，松开张紧器柱塞，以释放左侧次凸轮轴传动链条张紧器，如图5-46所示。
12．检查左侧次凸轮轴传动链条张紧器正时标记1与2, 3与4及5与6是否对准，如图5-47所示。
