凯迪拉克SGM980（LP1 2.8 L型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-03 15:34:21

    （八）右侧次凸轮轴传动链条的安装
    右侧次凸轮轴传动链条的安装步骤与方法如下。
    1．确保曲轴处于传动总成第二阶段正时位置1，如图5-72所示。

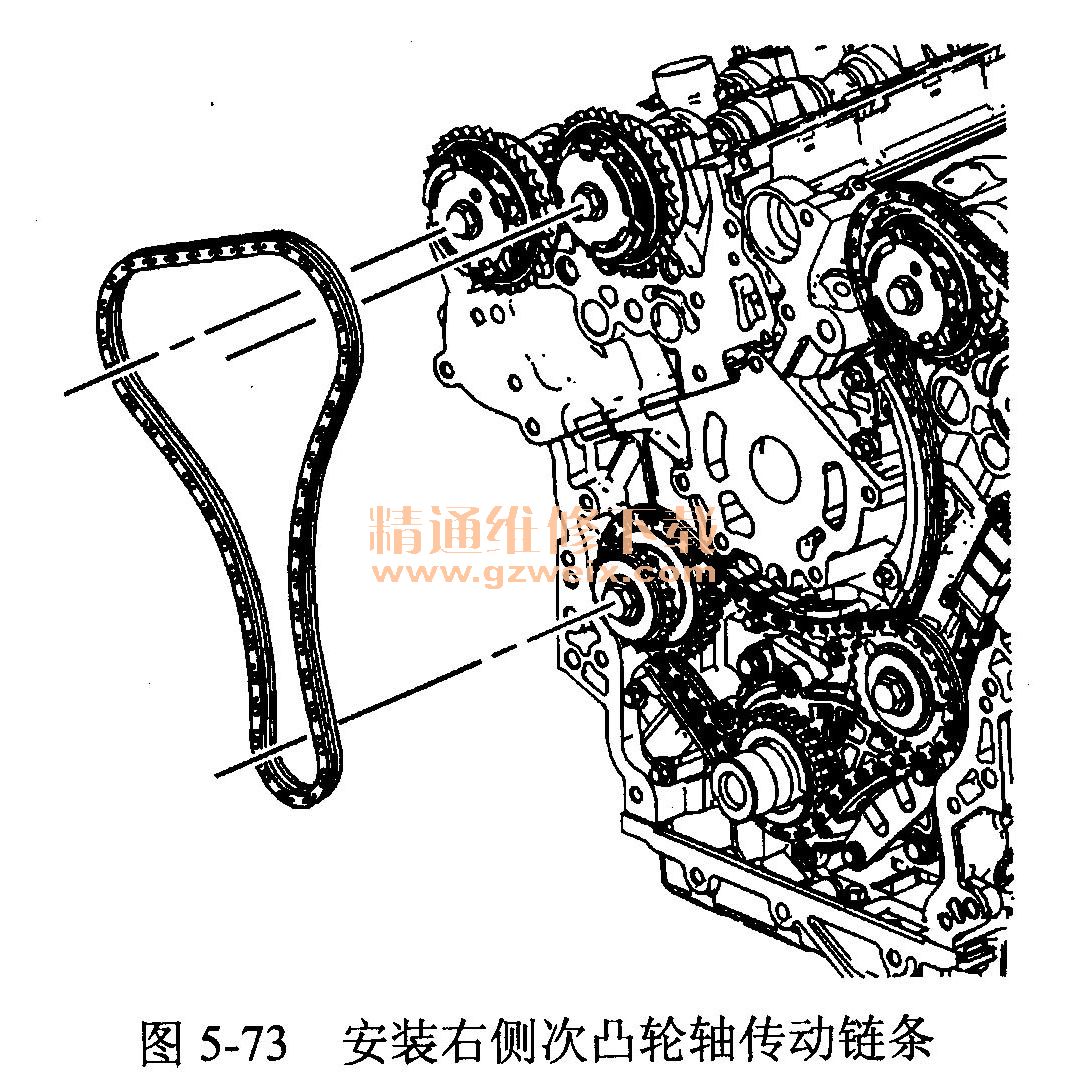

2．安装右侧次凸轮轴传动链条，如图5-73所示。

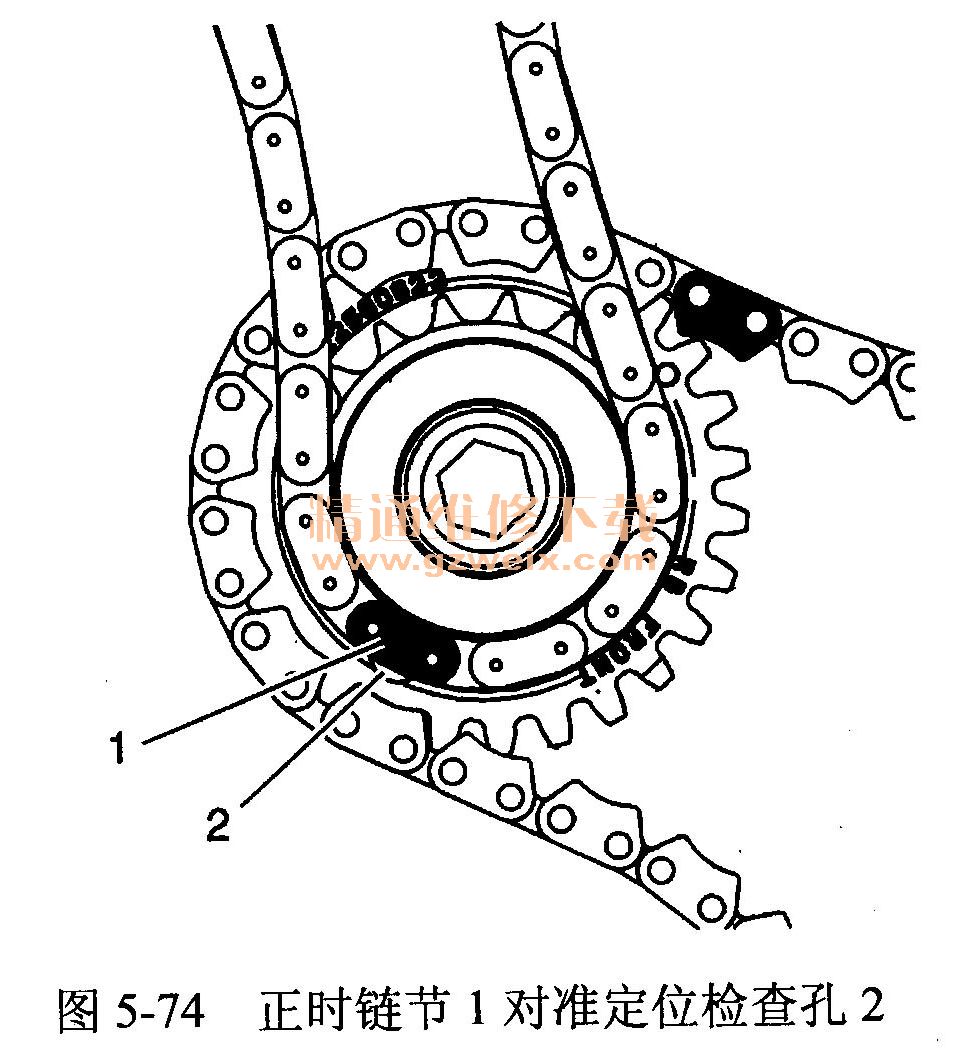

    3．将次凸轮轴传动链条套在右凸轮轴中间传动链条惰轮的外侧链轮上，使凸轮轴传动链条正时链节1对准右凸轮轴中间传动链条惰轮内侧链轮上的定位检查孔2，如图5-74所示。

    4．将次凸轮轴传动链条套在两个右执行器传动链轮上，如图5-75所示。

    5．确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有7个链节，如图5-75中的1所示。
    6．将右排气凸轮轴位置执行器链轮的定位标记1对准凸轮轴传动链条正时链节2，如图5-76所示。

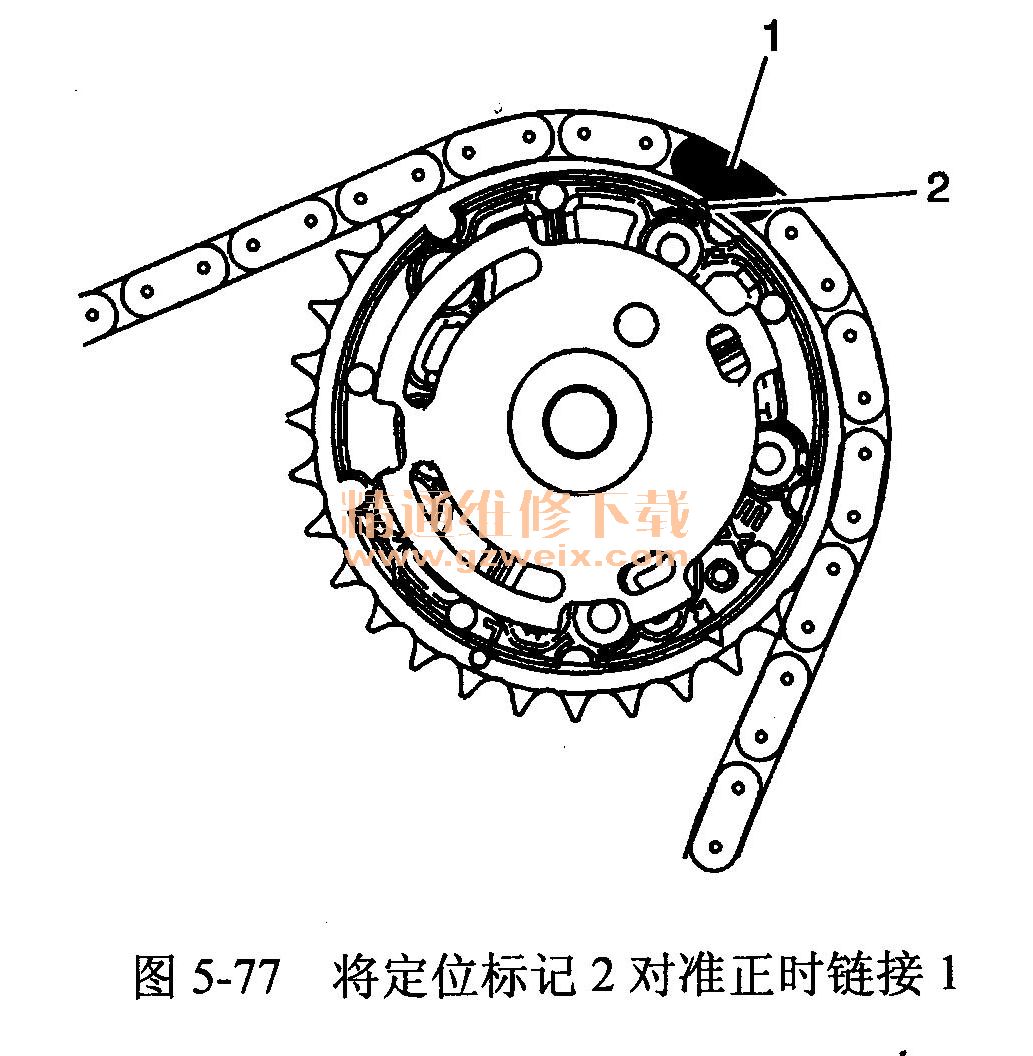

    7．将右进气凸轮轴位置执行器链轮的三角形定位标记2对准凸轮轴传动链条的正时链节1，如图5-77所示。
