凯迪拉克SGM980(LP1 2.8 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-03 15:34:21




  (三)右侧凸轮轴中间传动链条惰轮的安装
    右侧凸轮轴中间传动链条惰轮的安装步骤与方法如下。
    1.确保正在安装的是右凸轮轴中间传动链条惰轮1。右凸轮轴中间传动链条惰轮的凹陷轮毅4及直径较小的链轮应向外安装。右凸轮轴中间传动链条惰轮凸起轮毅及直径较大的链轮应面向缸体安装,如图5-48所示

    2.安装右凸轮轴中间传动链条惰轮,如图5-49所示。

    3.安装凸轮轴中间传动链条惰轮螺栓。

  (四)主凸轮轴传动链条的安装
    主凸轮轴传动链条的安装步骤与方法如下。

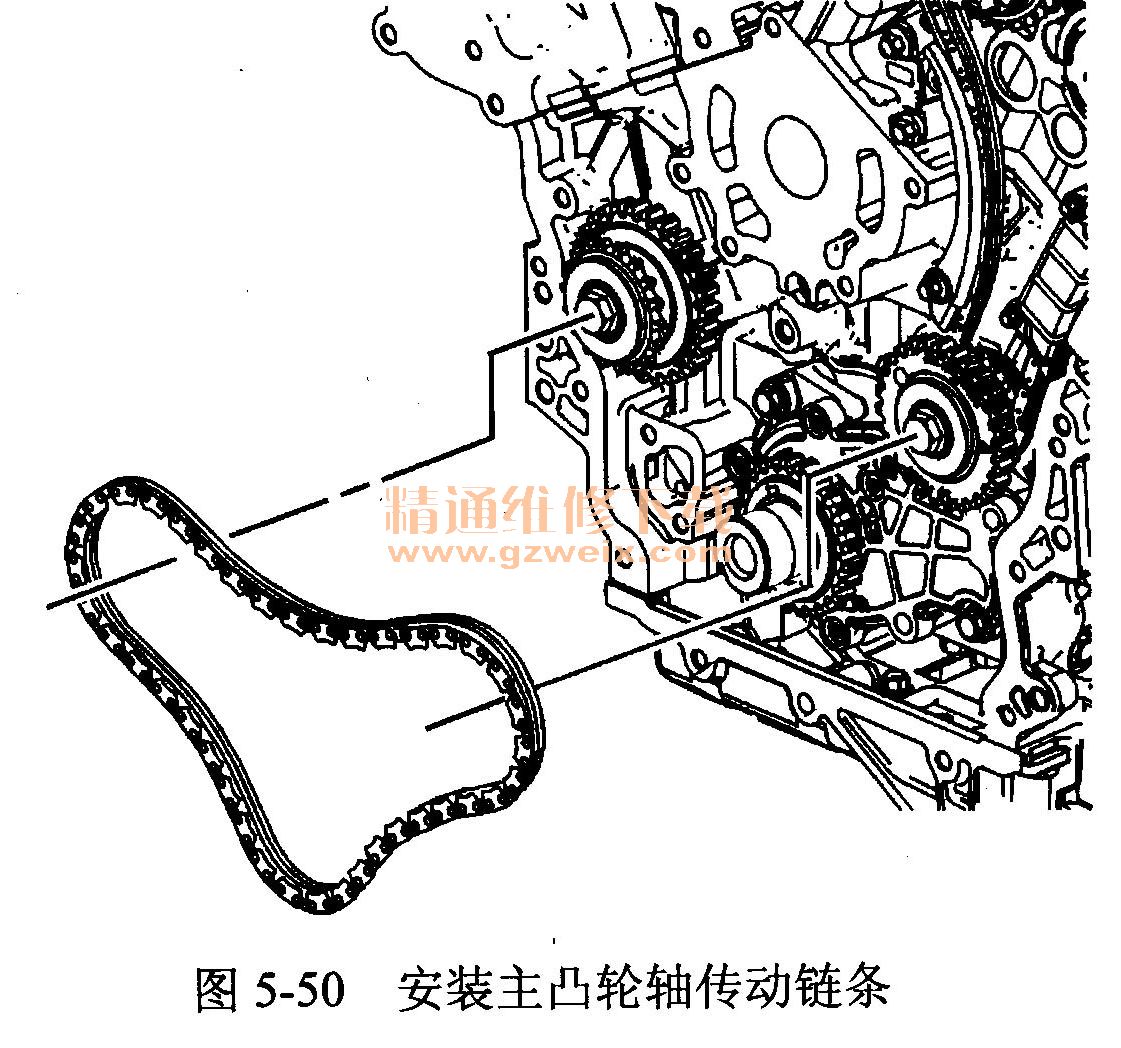

    1.安装主凸轮轴传动链条,如图5-50所示。

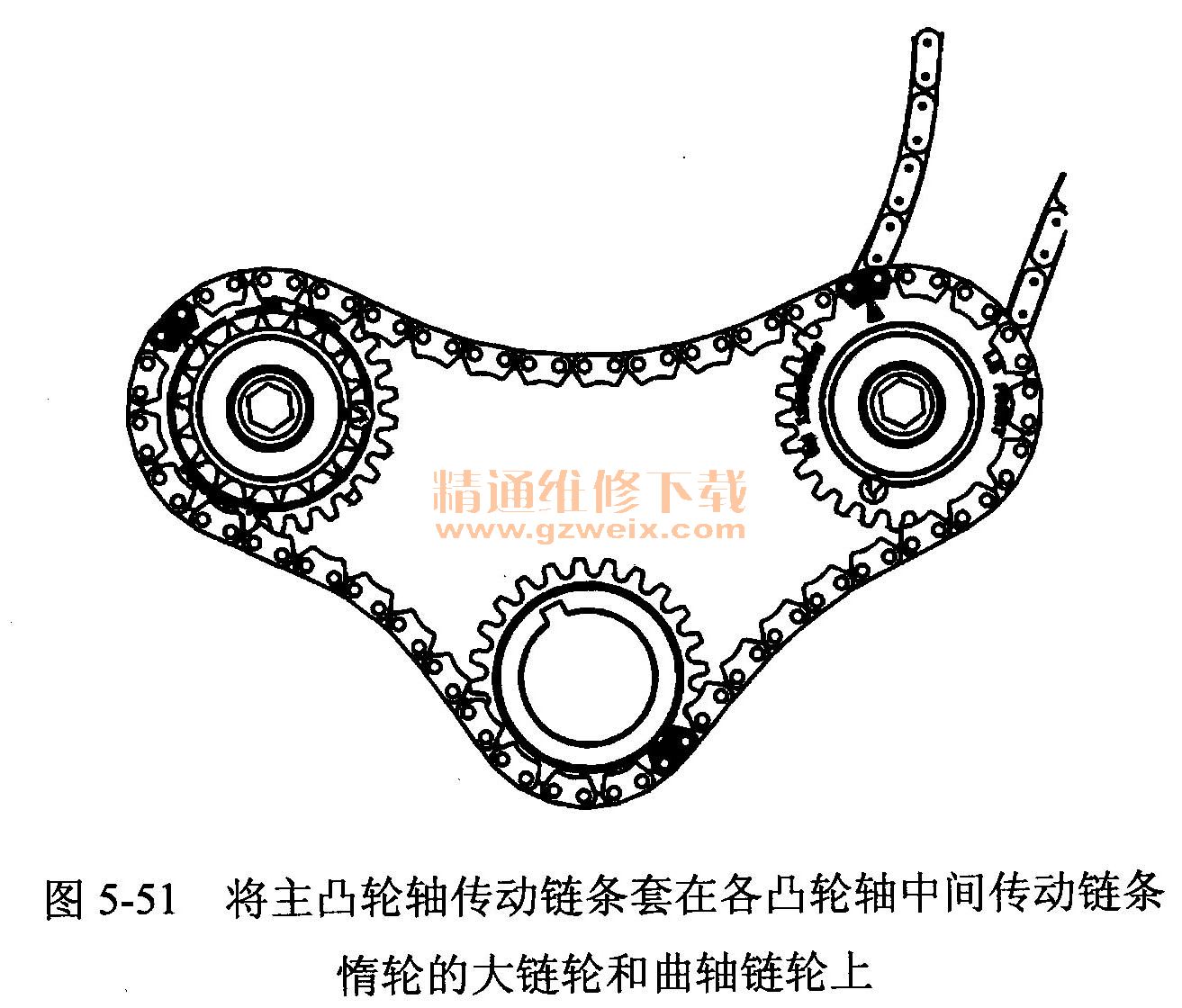

    2.将主凸轮轴传动链条套在各凸轮轴中间传动链条惰轮的大链轮和曲轴链轮上,如图5-51所示。

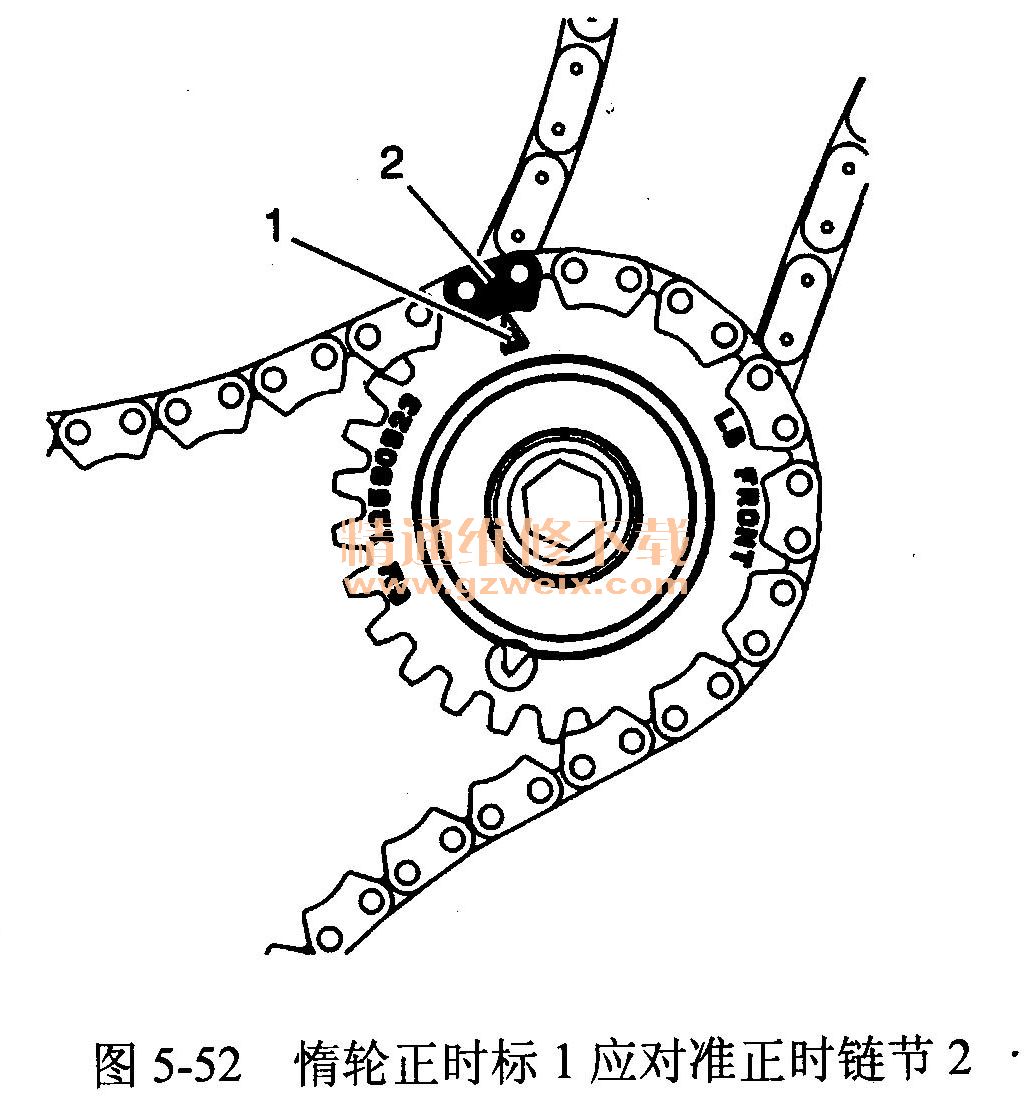

    3.左凸轮轴中间传动链条惰轮正时标记1应对准凸轮轴传动链条正时链节2,如图5-52所示。

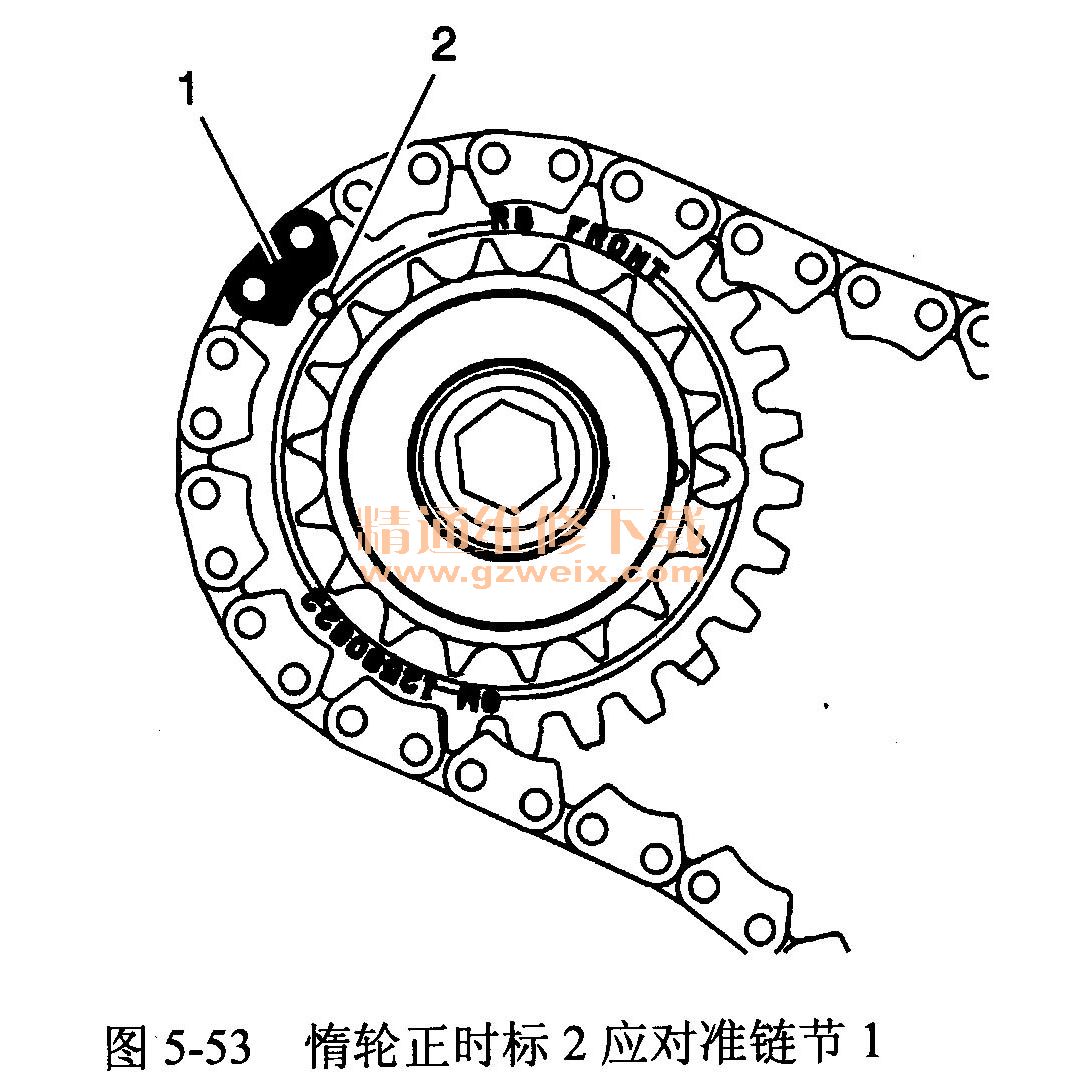

    4.右凸轮轴中间传动链条惰轮正时标记2应对准凸轮轴传动链条正时链节1,如图5-53所示。

    5.曲轴链轮正时标记2应对准凸轮轴传动链条正时链节1,如图5-54所示。

    6.确保全部正时标记2, 3, 6都分别对准凸轮轴传动链条正时链节1, 4, 5,如图5-55所示。
