⑤安装滑轨（如图4-97中1）并拧紧螺栓（如图4-97中箭头）。

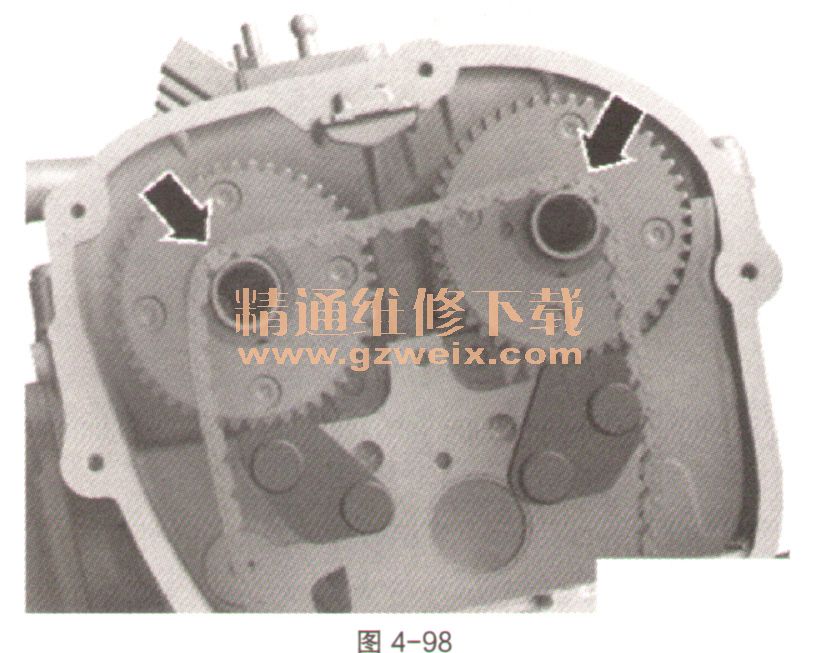

    ⑥将带彩色链节的凸轮轴正时链（如图4-98中箭头）挂到凸轮轴销轴上。

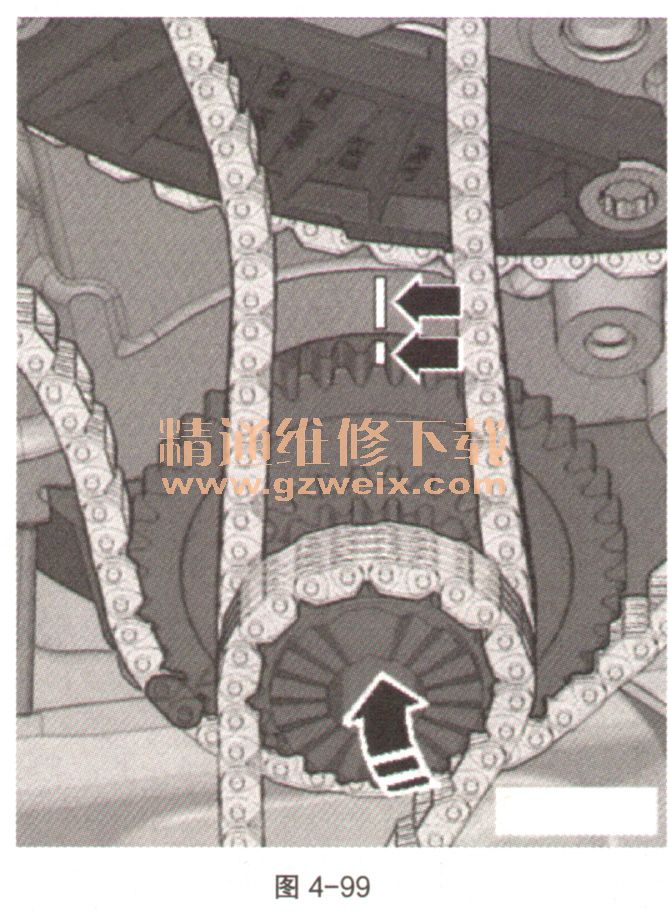

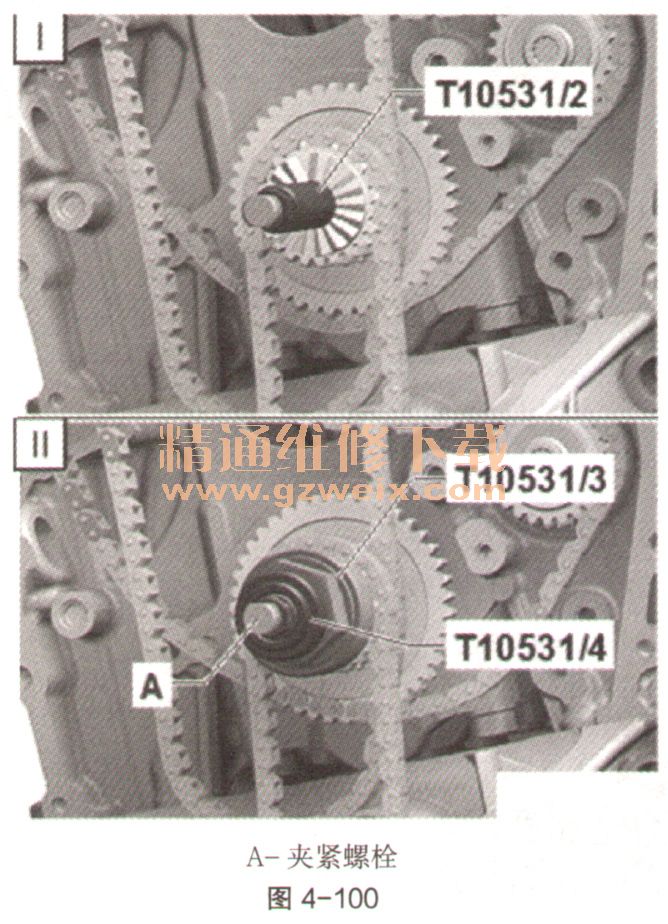

    ⑦将机油泵驱动装置的正时链放到三级链轮上。沿如图4-99中箭头方向将三级链轮向发动机侧翻转并在曲轴上固定。标记（如图4-99中箭头）必须相对。将夹紧螺栓T10531/2拧入曲轴并用手拧紧，如图4-100。装上旋转工具T10531/3。用手拧上带肩螺母T10531/4。用SW 32的开口扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才拧紧夹紧螺栓（如图4-100中A）。

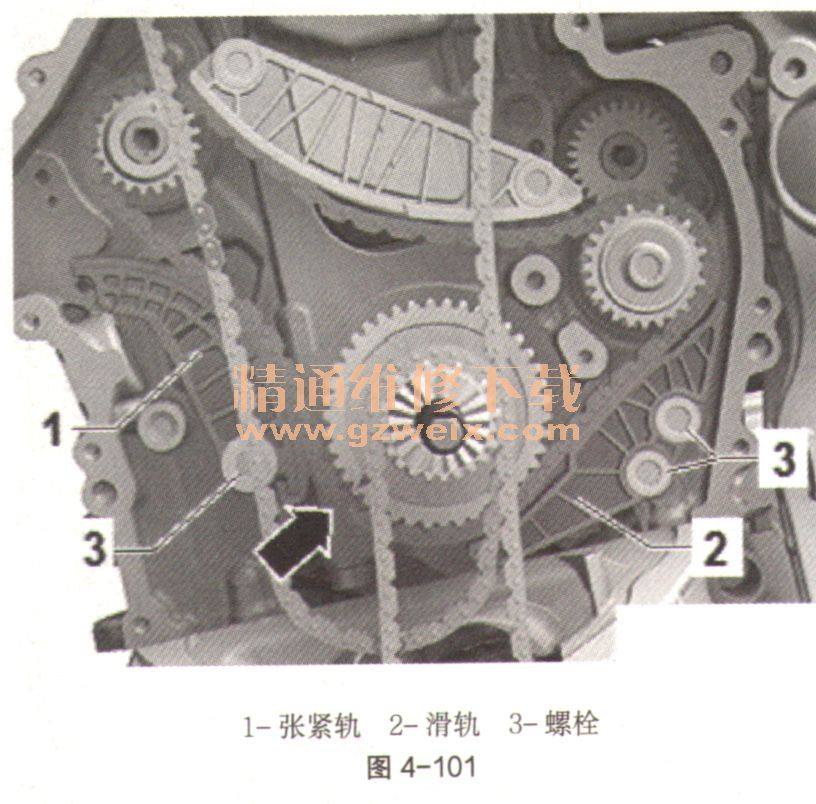

    ⑧将平衡轴驱动链的彩色链节（如图4-101中箭头）定位在三级链轮的标记上。安装张紧轨（如图4-101中1）和滑轨（如图4-101中2）。拧紧螺栓（如图4-101中3）。

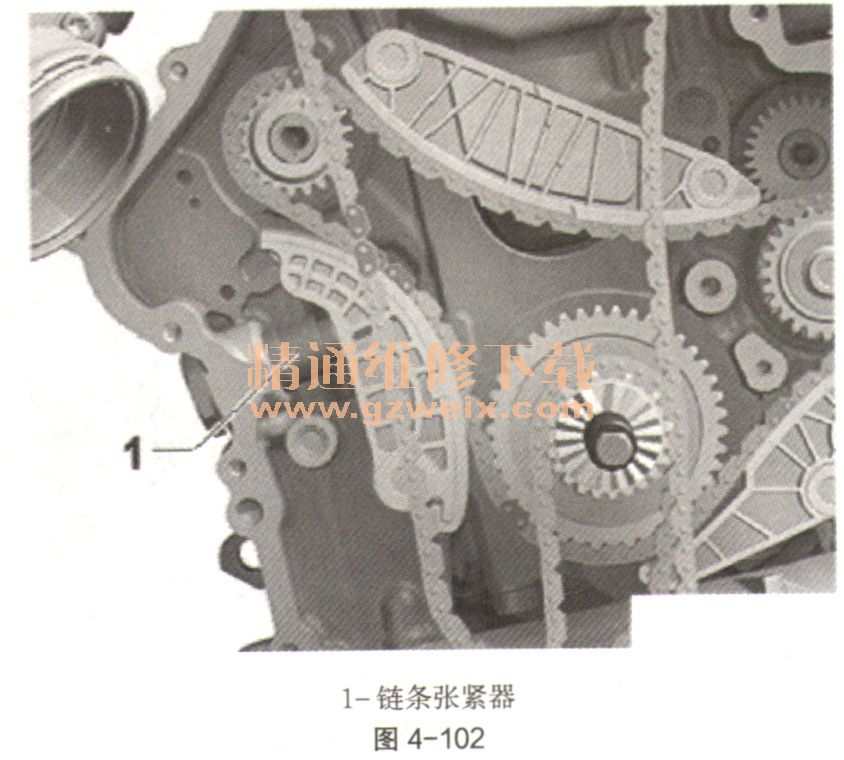

    ⑨安装链条张紧器（如图4-102中1）。

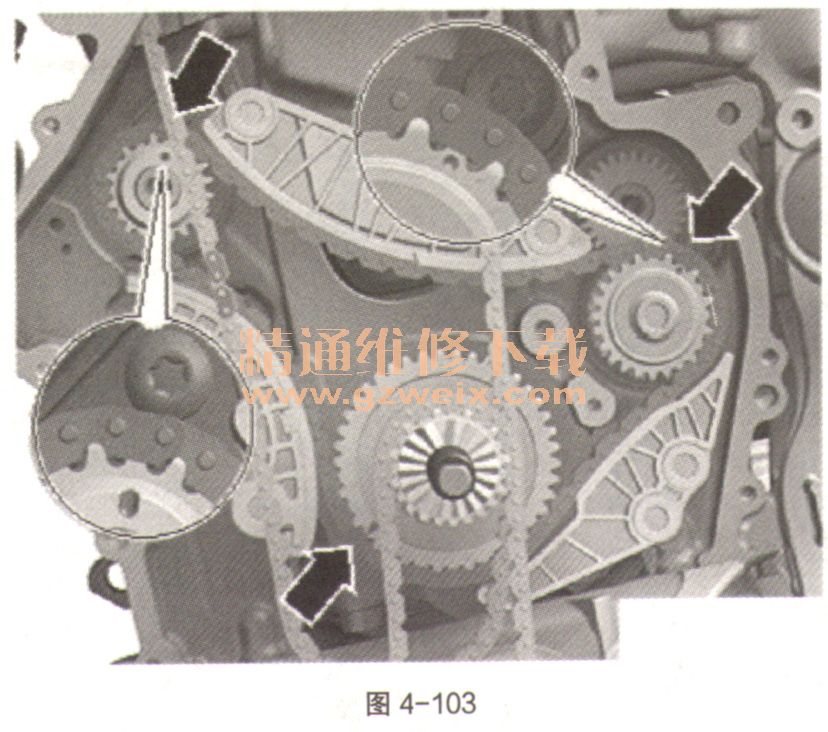

    ⑩再次检查调整情况，彩色链节（如图4-103中箭头）必须对准链轮的标记。

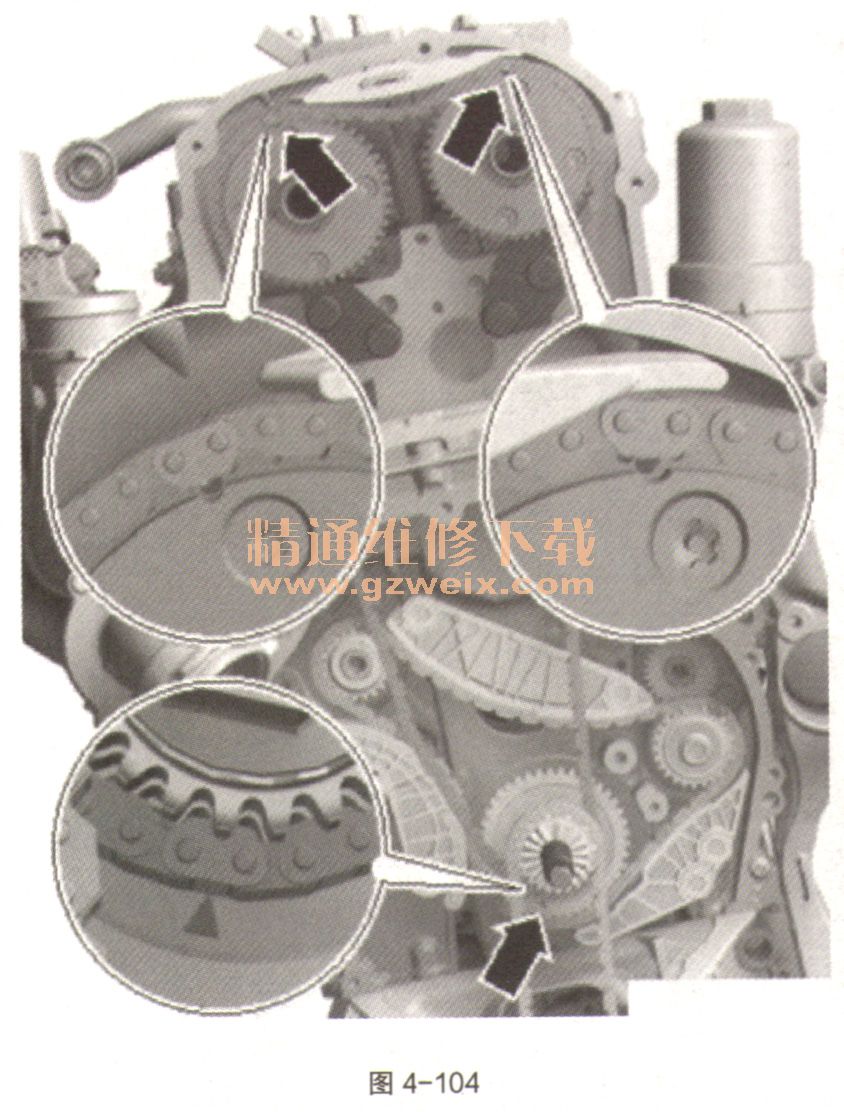

    11将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节（如图4-104中箭头）定位到链轮的标记上。

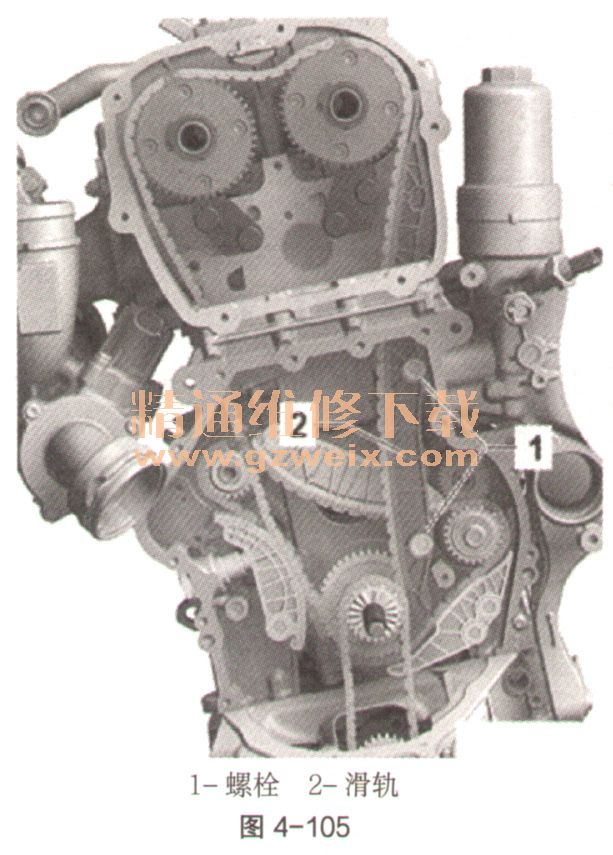

    12安装滑轨（如图4-105中2）并拧紧螺栓（如图4-105中1）。

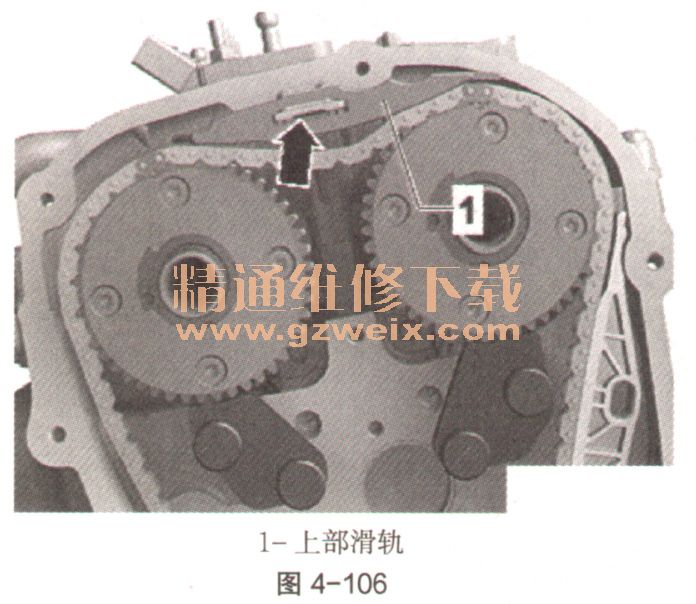

    13安装上部滑轨（如图4-106中1）。

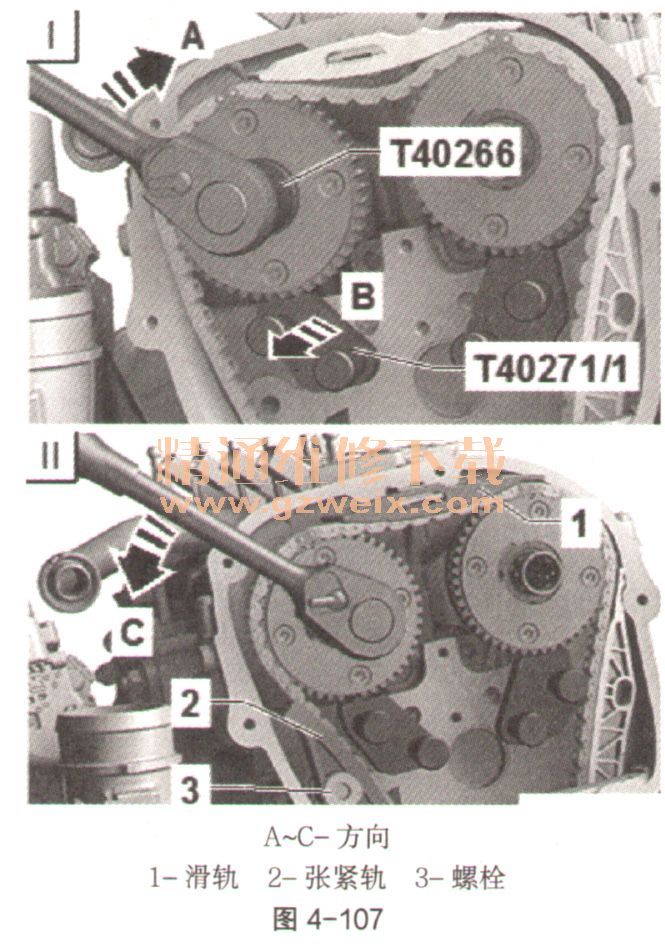

    14接下来的工作步骤需要有另一位机械师协助。将排气凸轮轴用装配工具T40266沿如图4-107中箭头方向A略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出（如图4-107中箭头方向B）。将凸轮轴沿方向如图4-107中C松开，直到正时链紧贴到滑轨（如图4-107中1）上。将凸轮轴固定在这个位置，拧上张紧轨（如图4-107中2）并拧紧螺栓（如图4-107中3）。
