⑤用固定支架T10355将减震器转人位置“上止点”，如图4-79。减震器缺口必须对准正时链下盖板上的标记（如图4-79中箭头）。凸轮轴标记（如图4-79中1）必须指向上。
⑥拆卸正时链下部盖板。
⑦沿如图4-80中箭头方向按压机油泵的链条张紧器张紧卡箍并用定位销T40011卡住。拧出螺栓（如图4-80中1）并拆下链条张紧器（如图4-80中2）。

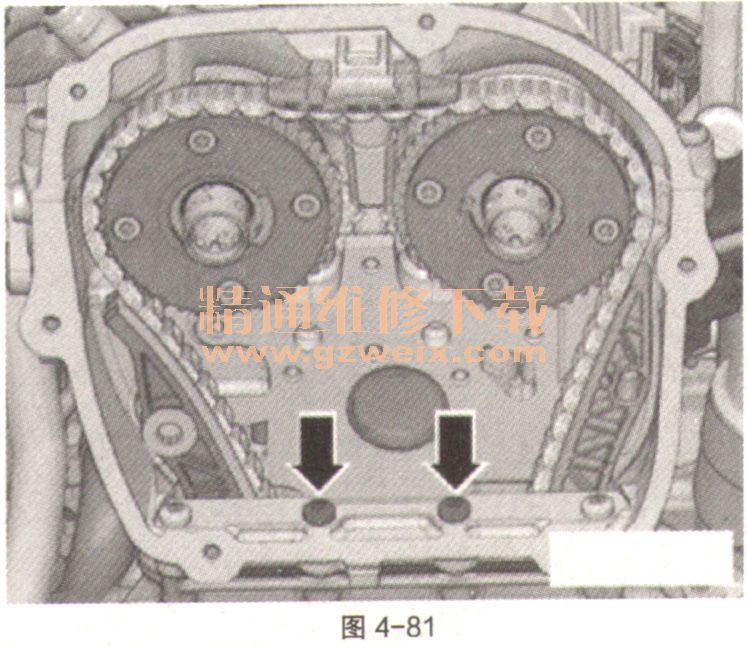

⑧拧出螺栓，如图4-81中箭头。
⑨拧入装配杆T40243（如图4-82中箭头）。压紧并固定链条张紧器的卡环（如图4-82中1）。沿箭头方向缓慢地按压并固定装配杆T40243。
⑩用插入定位工具T40267固定链条张紧器，如图4-83。
11拆卸装配杆T40243。
12将凸轮轴固定装置T40271/2拧到汽缸盖上并沿图4-84中箭头方向2推人链轮的啮合齿中，必要时用装配工具T40266沿箭头方向1转动进气凸轮轴。将凸轮轴固定装置T40271/1拧到汽缸盖上。
13接下来的工作步骤需要有另一位机械师协助。将排气凸轮轴用装配工具T40266沿箭头方向A固定。拧出螺栓（如图4-85中1），将张紧轨（如图4-85中2）向下推。将排气凸轮轴沿顺时针箭头方向A继续旋转，直到凸轮轴固定装置T40271/1能够推人链轮啮合齿C箭头方向B。

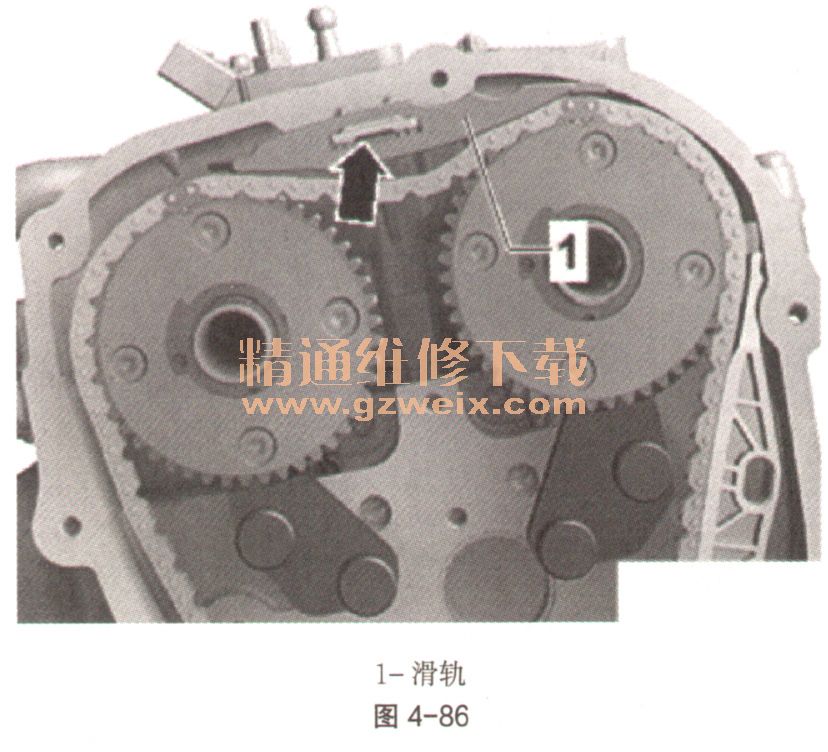

14拆卸滑轨（如图4-86中1），为此用螺丝刀打开卡子箭头，然后将滑轨向前推开。
15拧下螺栓（如图4-87中箭头），拆下链条张紧器（如图4-87中1）。
