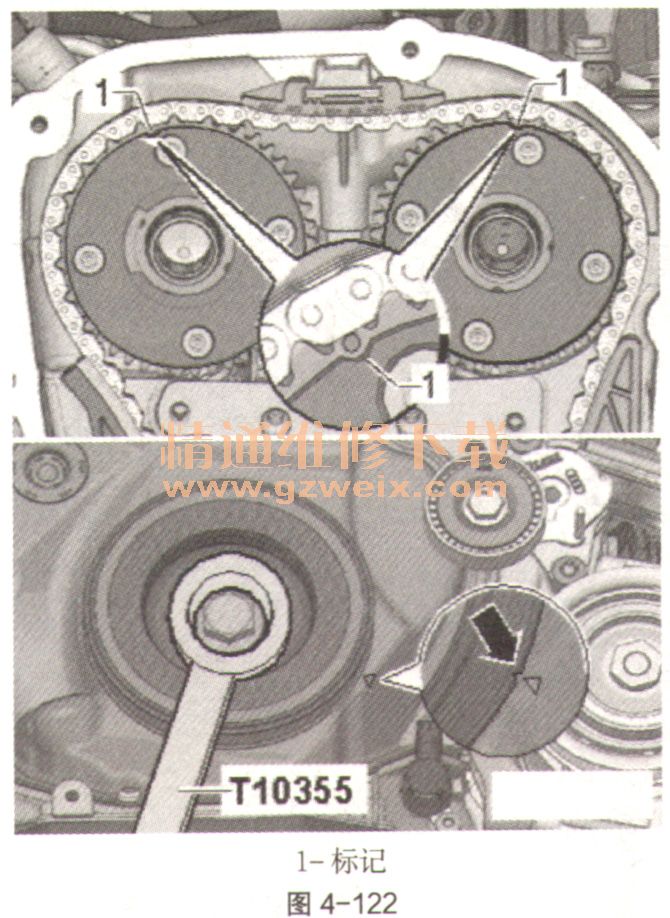

⑥汽缸盖上不带标记。减震器上的缺口和正时链下方盖板上的标记必须相互对着（如图4-122中箭头）。凸轮轴链轮的标记（如图4-122中1）必须指向上。

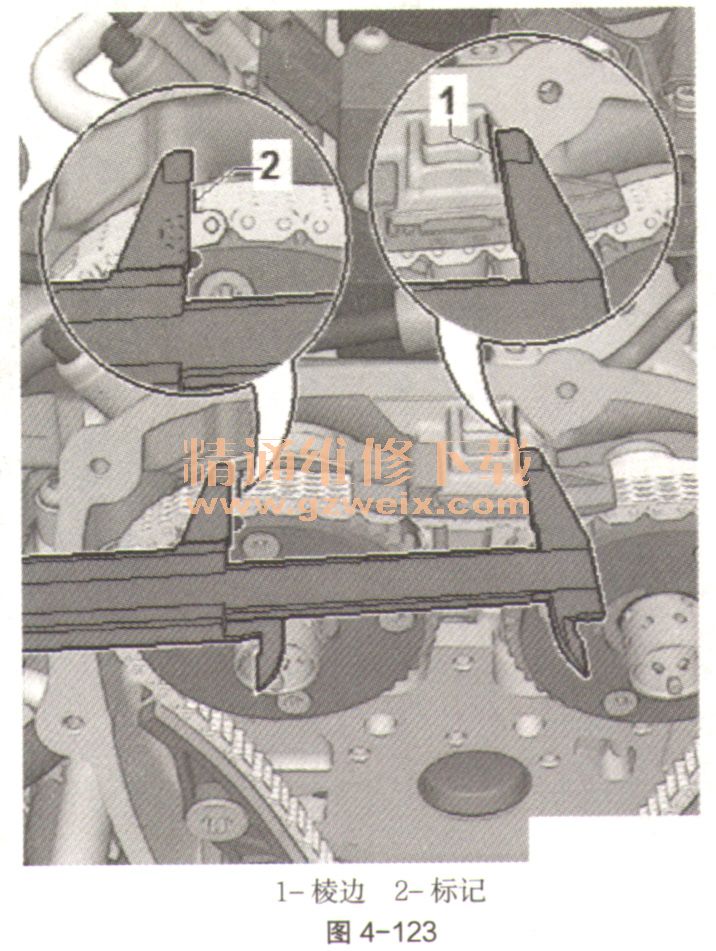

    ⑦测量从棱边（如图4-123中1）到排气凸轮轴链轮上的标记（如图4-123中2）的距离。标准值：74-77mm。

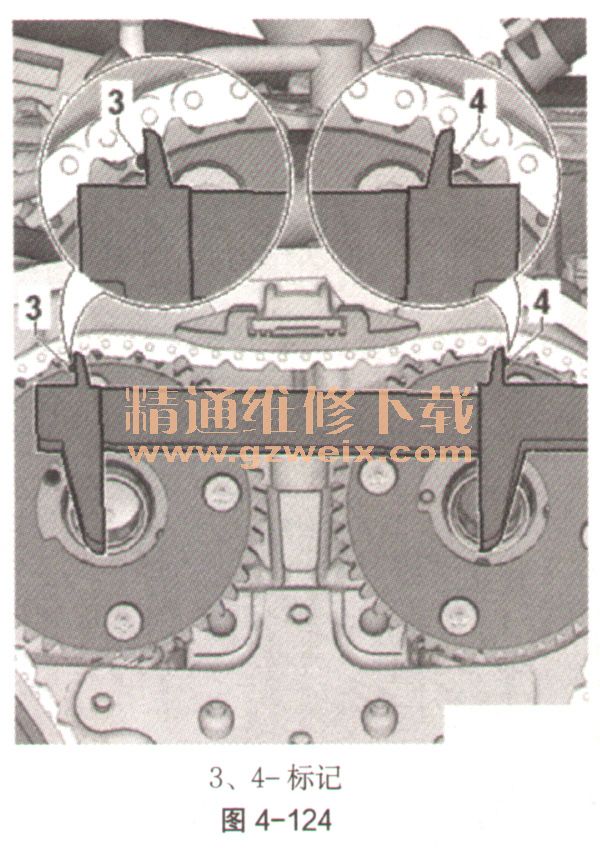

    ⑧如果已达到标准值，则测量排气凸轮轴链轮上的标记（如图4-124中3）和进气凸轮轴链轮上的标记（如图4-124中4）之间的距离。标准值：124～127mm。一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差，则必须重新铺放正时链。
