16拧出螺栓（如图4-88中1），拆下滑轨（如图4-88中2）。

17将凸轮轴正时链从凸轮轴齿轮上取下并挂到凸轮轴的销轴上（如图4-89中箭头）。

18拆卸平衡轴正时链的链条张紧器（如图4-90中1）。

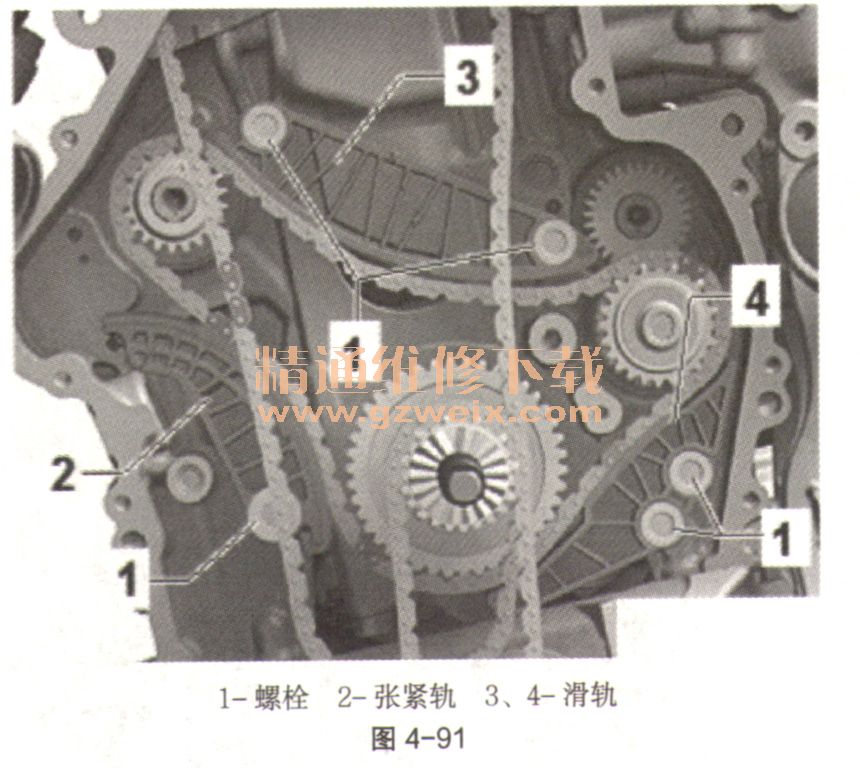

19拧出螺栓（如图4-91中1）。拆卸张紧轨（如图4-91中2）以及滑轨（如图4-91中3和4）。

    20松开夹紧螺栓（如图4-92中A），拧出夹紧螺栓（如图4-92中B）。取出三级链轮，同时卸下机油泵驱动装置的正时链。取下凸轮轴正时链和平衡轴驱动链。

   （3）安装。
    ①检查曲轴的上止点，曲轴的平端如图4-93中箭头必须水平。用防水销钉将标记（如图4-93中1）标注到汽缸体上。

    ②用防水记号笔在三级链轮的齿（如图4-94中1）上做标记（如图4-94中2）。

    ③将中间齿轮和平衡轴转至标记（如图4-95中箭头），螺栓（如图4-95中1）不得松开。链条的彩色链节必须定位在链轮的标记上。无须理会可能存在的附加彩色链节的位置。

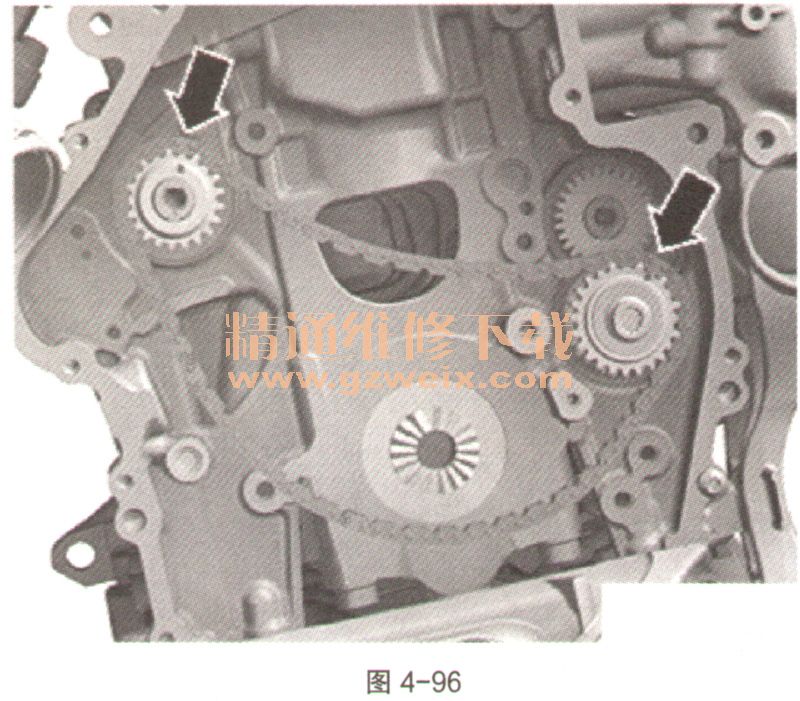

    ④放上平衡轴驱动链，将彩色链节（如图4-96中箭头）定位到链轮的标记上。
