2．拆卸

    注意：本文的插图中包括某些差异，具体取决于车辆规格，但基本信息始终是正确的。本文的插图中某些部件未显示，以获得更清晰的视图。

      （1）以合适的2柱举升机升起并支撑车辆。

      （2）断开启动蓄电池接地电缆。

      （3）拆下上部正时盖。

      （4）拆下右前轮拱内衬。

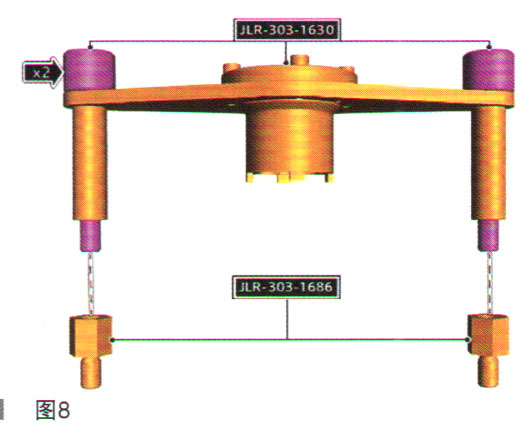

      （5）装配专用工具，如图8所示。专用工具：JLR-303-1686和JLR-303-1630。

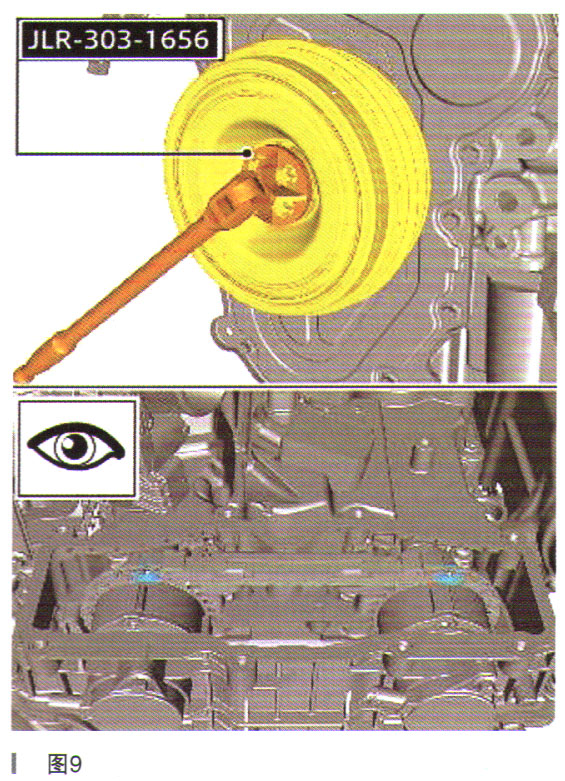

      （6）小心：切勿逆时针旋转曲轴。正时链条缠结可能会损坏发动机。进气可变凸轮轴正时（VCT）链轮上的正时标志必须与着色链节的中心对齐。排气VCT单元中的槽必须与着色链节的中心对齐。使用专用工具顺时针旋转曲轴，直到正时标志对齐，如图9所示。专用工具：JLR-303-1656。

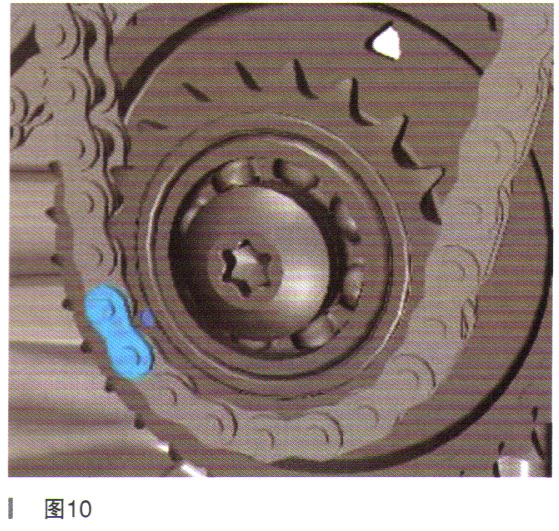

      （7）如图10所示，确保正时标志与着色链节的中心对齐。

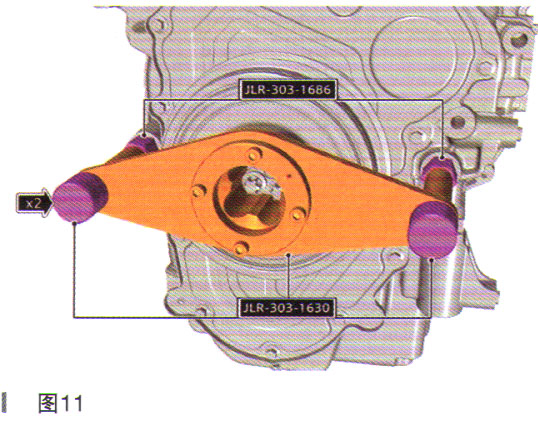

      （8）如图11所示，安装专用工具。专用工具：JLR-303-1630和JLR-303-1686。

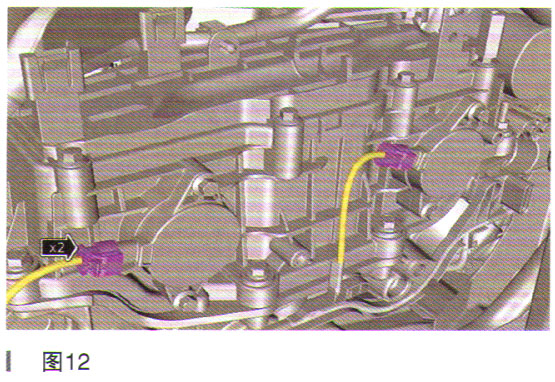

      （9）如图12所示，从2个VCT电磁阀断开2个电气接头。

      （10）如图13所示，卸下4个螺栓。拆下2个VCT电磁阀。2个O形密封圈并看是否磨损，如果需要则进行更换。
