2021年奇瑞路虎揽胜极光L P300e1.5L NGENIUM i3汽油发动机正时校对
来源:汽车维修技师  作者:佚名  2021-12-28 08:06:07

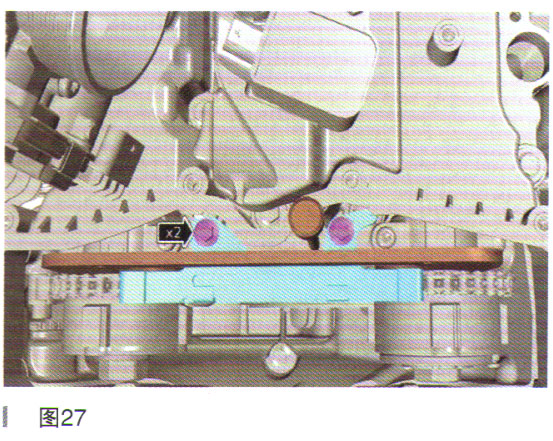

      (4)安装一个新的上部正时链导轨。更换零部件:上部正时链导轨,数量1个。安装并拧紧2个螺栓,如图27所示。扭紧力矩:11.5N·m。
      (5)见图16,安装专用工具。专用工具:JLR-303-1654。
      (6)见图18,安装并拧紧新的上部正时链张紧器。更换零部件:上部正时链张紧器,数量1个。扭紧力矩:55N·m。

      (7)如图28所示,按下并松开上部正时链导轨,以释放上部正时链张紧器。
      (8)见图17所示,拧紧2个VCT螺栓。扭紧力矩:级1:25N·m;级2:56。
      (9)见图16,拆除专用工具。专用工具:JLR-303-1654。
      (10)见图15,拆除专用工具。专用工具:JLR-303-1655。
      (11)见图11,拆下专用工具。专用工具:JLR-303-1630和JLR-303-1686。
      (12)拆卸专用工具。专用工具:JLR-303-1630*QJLR-303-1686。

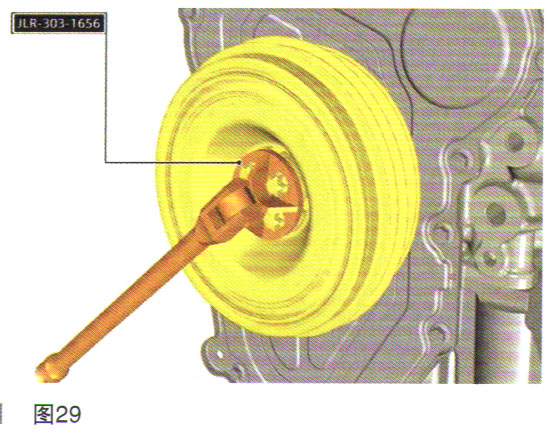

      (13)如图29所示,使用专用工具,按顺时针方向旋转曲轴。专用工具:JLR-303-1656。检查正时部件,确保其安装正确。
      (14)见图13,安装2个VCT电磁阀。安装并拧紧2个螺栓。扭紧力矩:5N·m。用干净的发动机机油润滑2个O形密封圈。
      (15)见图12,将2个电气接头连接至2个VCT电磁阀。
      (16)安装发动机下挡板。
      (17)安装右前轮拱内衬。
      (18)安装上部正时盖。
      (19)连接启动蓄电池接地电缆。
