来源：汽车维修技师 作者：佚名 2021-12-28 08:06:07
3．安装

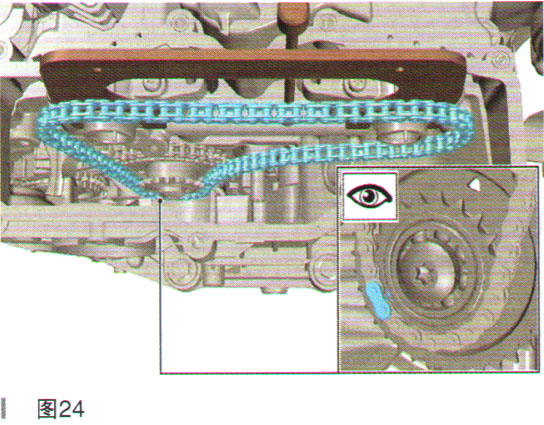

（1）小心：确保上部正时链不会从张紧轮上脱离并保持在正确位置，如图24所示。安装上部正时链。确保着色链节与张紧轮上的正时标志对齐。

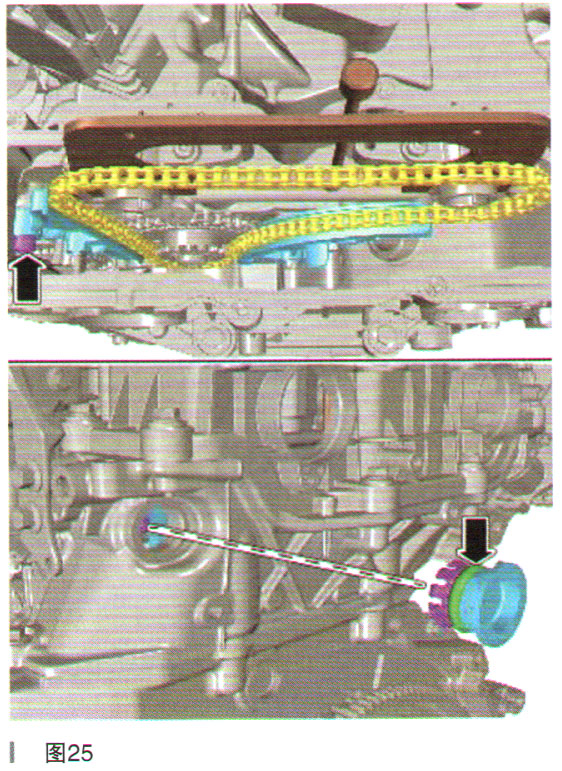

（2）如图25所示，安装2个新的上部正时链导轨。更换零部件：上部正时链导轨，数量2个。安装并拧紧螺栓。扭紧力矩：25N·m。使用干净的发动机机油润滑O形密封圈。安装舱口盖。
（3）小心：确保上部正时链不会从张紧轮上脱离并保持在正确位置。进气VCT链轮上的正时标志必须与着色链节的中心对齐。排气VCT单元中的槽必须与着色链节的中心对齐。
①将进气VCT单元安装至进气凸轮轴。
②确保凸轮轴上的定位销与VCT单元中的槽对齐。
③安装并拧紧新的VCT螺栓。更换零部件：可变凸轮轴正时 （VCT）螺栓，数量1个。扭紧力矩：10N·m。
④松开VCT螺栓。扭矩：松开90°。
⑤将排气VCT单元安装至排气凸轮轴。
⑥确保凸轮轴上的定位销与VCT单元中的槽对齐。
⑦安装并拧紧新的VCT螺栓。更换零部件：可变凸轮轴正时（VCT）螺栓，数量1个。扭紧力矩：10N·m。
⑧松开VCT螺栓。扭矩：松开90°。
⑨确保按图26中所示对齐正时标志。
