2021年奇瑞路虎揽胜极光L P300e1.5L NGENIUM i3汽油发动机正时校对
来源:汽车维修技师  作者:佚名  2021-12-28 08:06:07


    二、下部正时链条
    1.拆卸
    注意:本文的插图中包括某些差异,具体取决于车辆规格,但基本信息始终是正确的。本文的插图中某些部件未显示,以获得更清晰的视图。
      (1)以合适的2柱举升机升起并支撑车辆。
      (2)断开12V系统。
      (3)拆下上部正时链。
      (4)拆下下部正时链罩。

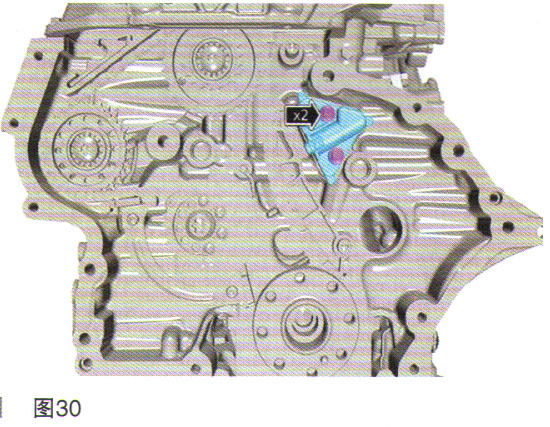

      (5)如图30所示。卸下并丢弃2个螺栓。拆下并丢弃下部正时链张紧器。


    (6)按如下操作。

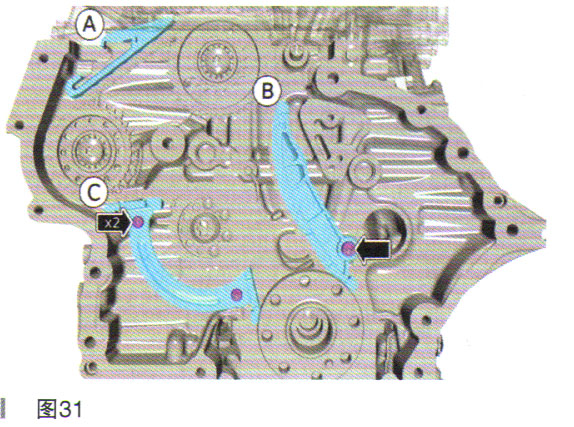

    ①拆下并丢弃下部正时链导轨(如图32中A所示)。
    ②拆除螺栓。
    ③拆下并丢弃下部正时链导轨(如图32中B所示)。
    ④卸下2个螺栓。
    ⑤拆下并丢弃下部正时链导轨(如图31中C所示)。

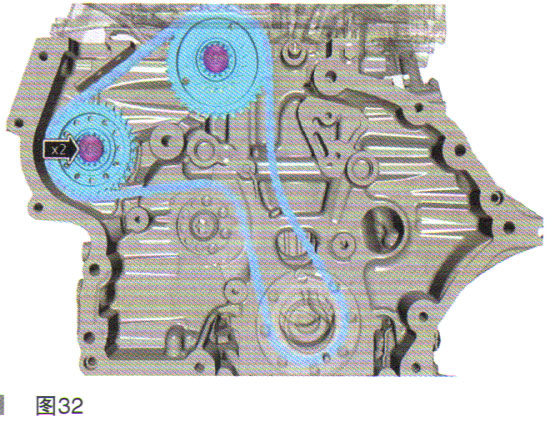

      (7)注意:拆除之前,请记下部件的安装位置。卸下并丢弃2个螺栓,如图32所示。拆下并丢弃2个张紧轮。拆下下部正时链。

    2.安装

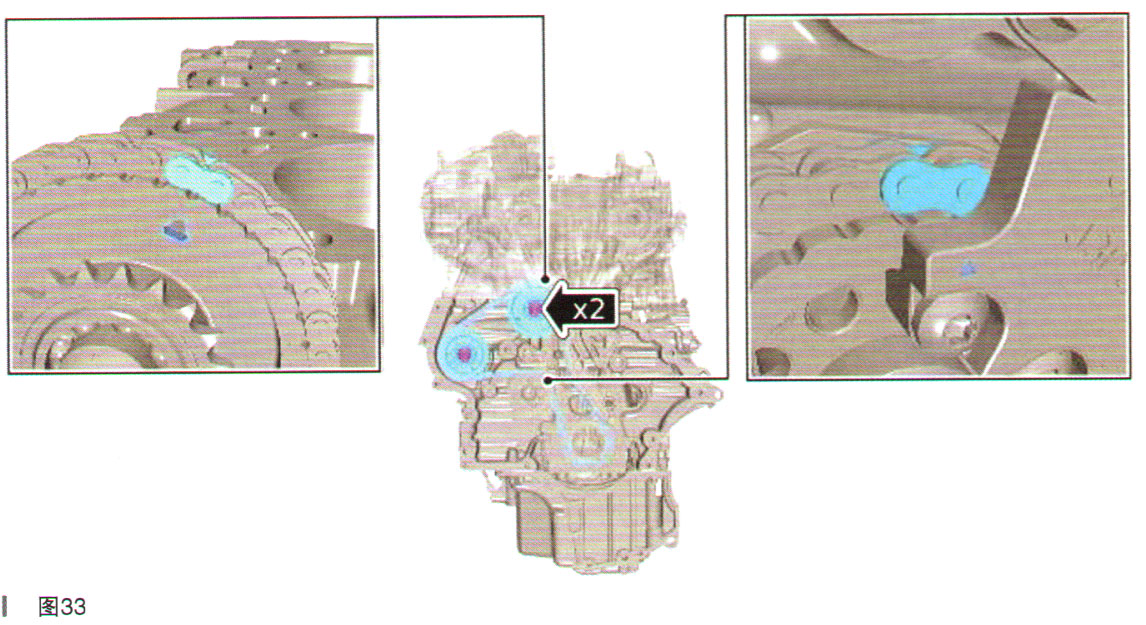

      (1)小心:必须在张紧器上施加压力的情况下,检查下部正时链张紧器上的正时标志对齐情况,如图33所示。否则,将可能导致发动机损坏。
    ①安装2个张紧轮和下部正时链。确保着色链节与上部张紧轮和平衡轴链轮上的正时标记对齐。更换零部件:正时链张紧轮,数量2个。更换零部件:下部正时链,数量1个。
    ②安装并拧紧2个新螺栓。更换零部件:正时链张紧轮螺栓,数量2个。扭紧力矩:35N·m。

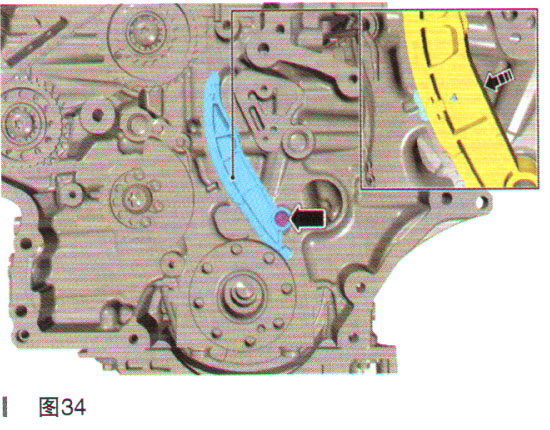

      (2)安装新的下部正时链导轨。更换零部件:下部正时链导轨,数量1个。安装并拧紧新螺栓。更换零部件:下部正时链导轨枢轴螺栓,数量1个。扭紧力矩:25N·m。将下部正时链导轨推向下部正时链,确保正时标志与着色链节对齐,如图34所示。
