(11)小心:确保没有碎屑会掉入打开的发动机正时区域。如果未遵循此指令,可能会损坏发动机或正时链。注意:在某些车辆上,用于凸轮轴锁定工具的孔可能没有切削螺纹。在这些情况下,请完成此步骤。如果孔确实没有切削螺纹,请转至下一步。

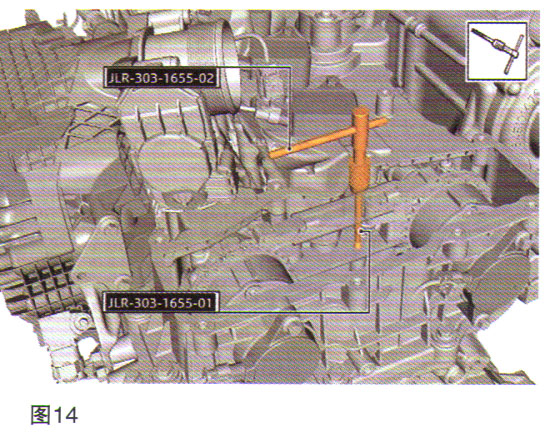

使用专用工黝LR-303-1655-01种LR-303-1655-02以在孔中制作螺纹,如图14所示。分阶段逐步使用这些专用工具,在每个阶段后清洁丝锥。

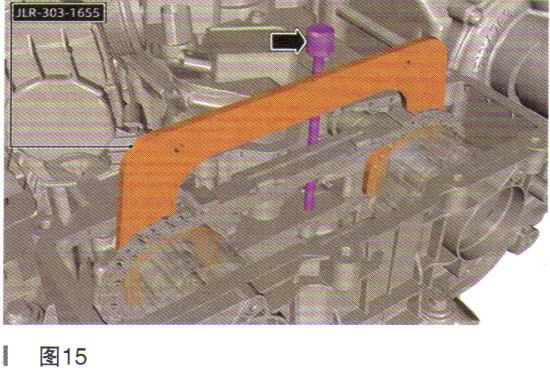

(12)如图15所示,安装专用工具。专用工具:JLR-303-1655。
(13)如图16示,安装专用工具。专用工具:JLR-303-1654。
(14)如图17所示,拧松2个VCT螺栓,但不要完全拆下。
(15)如图18所示,拆下并丢弃上部正时链张紧器。
