学会看懂大众车系电路图
来源:本站整理  作者:佚名  2013-12-03 06:42:31

    第二节 帕萨特领驭

    1.1.8TBGG发动机

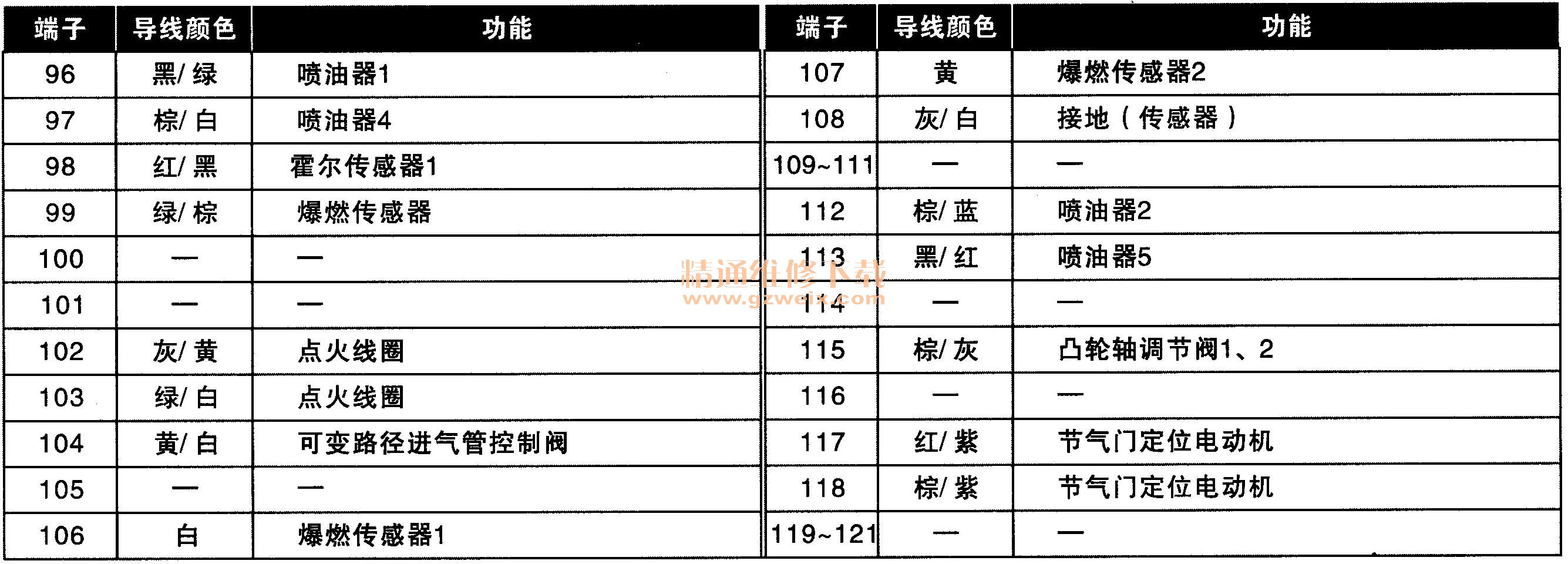

    发动机电控单元端子功能如表3-5所示。

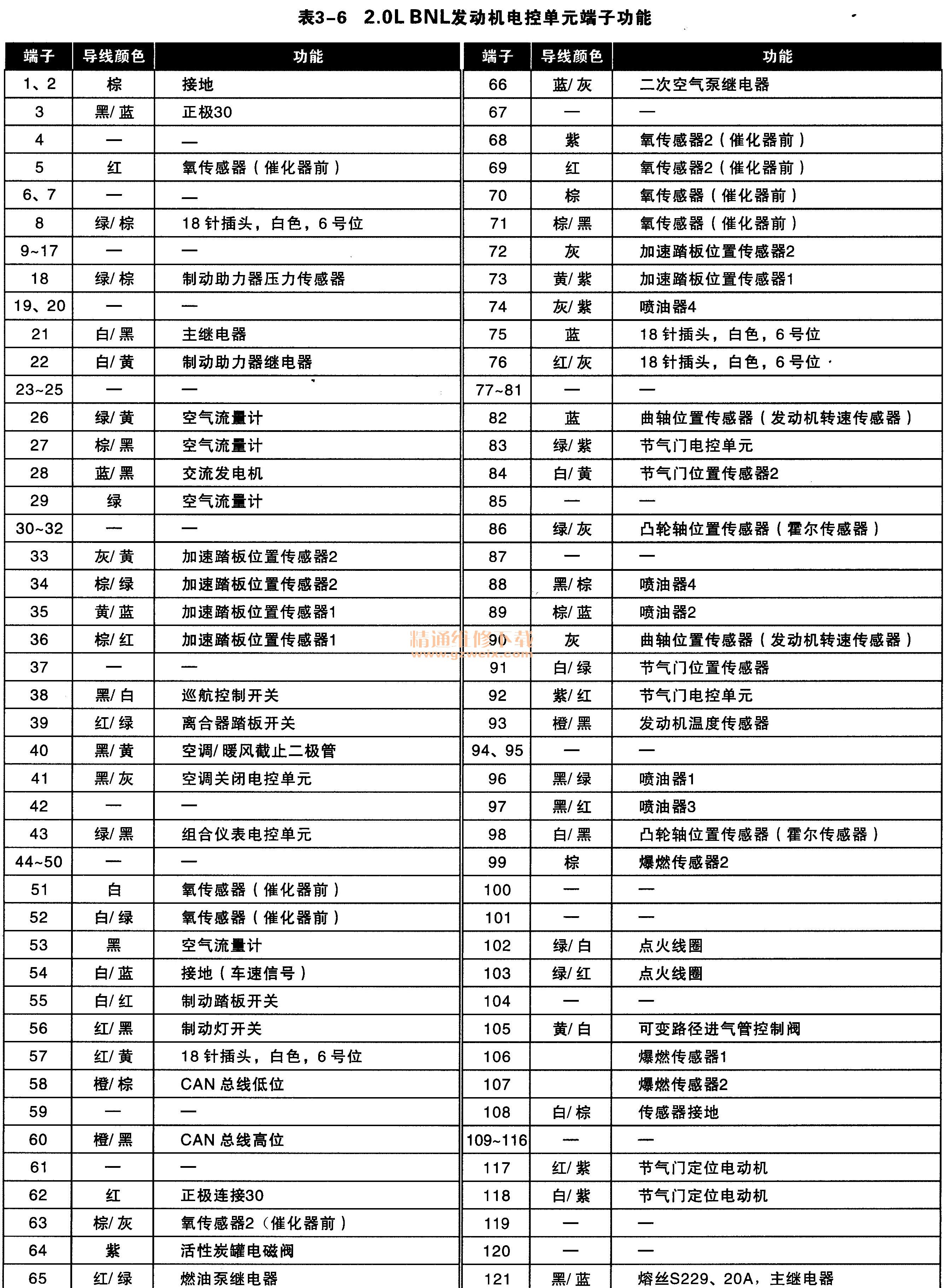

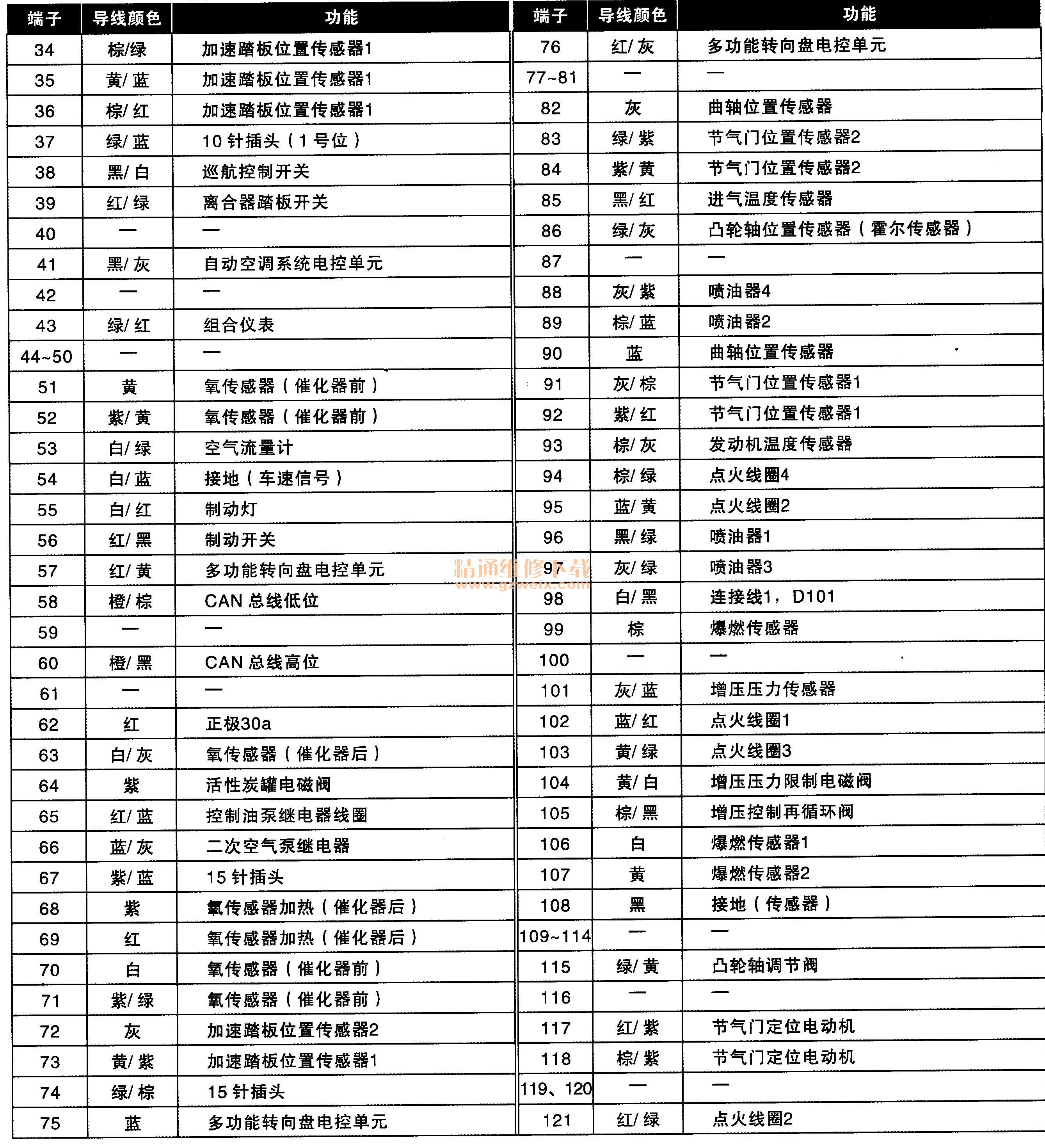

    2.2.0LBNL发动机
    发动机电控单元端子功能如表3-6所示。

    3.2.8LBBG发动机
    发动机电控单元端子功能如表3-7所示。

    4.AG4自动变速器

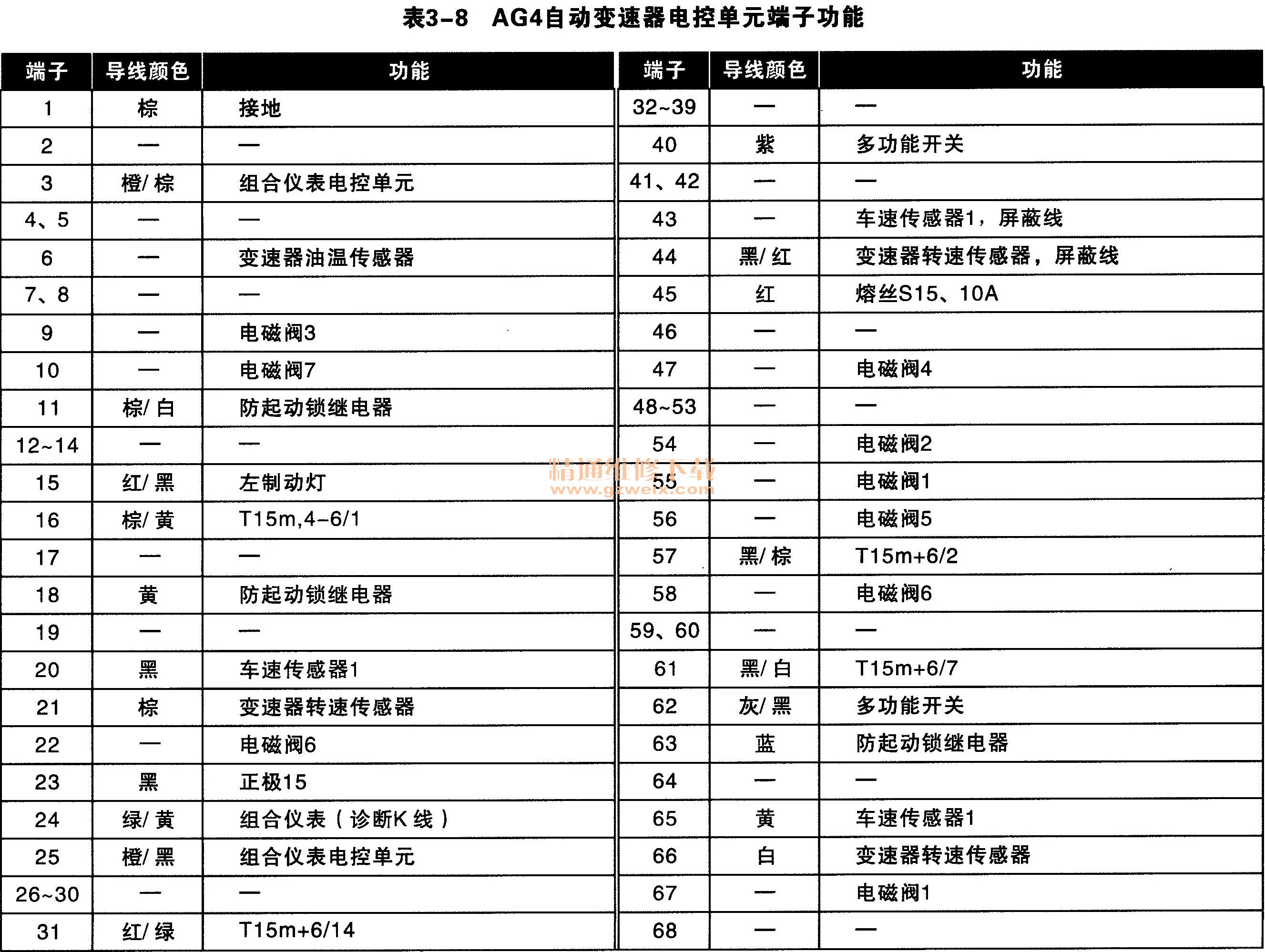

    发动机电控单元端子功能如表3-8所示。

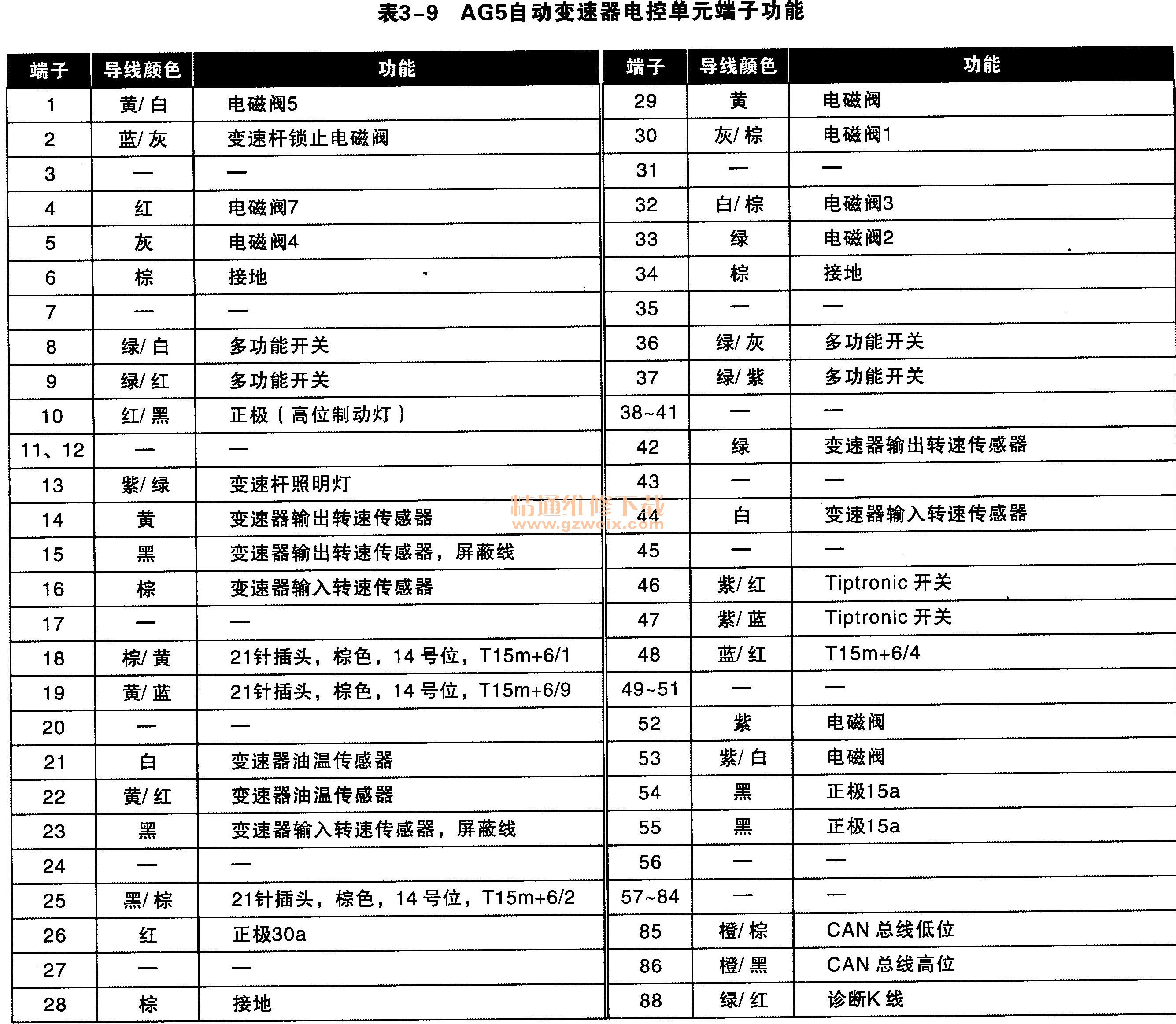

    5.AG5自动变速器
    发动机电控单元端子功能如表3-9所示。

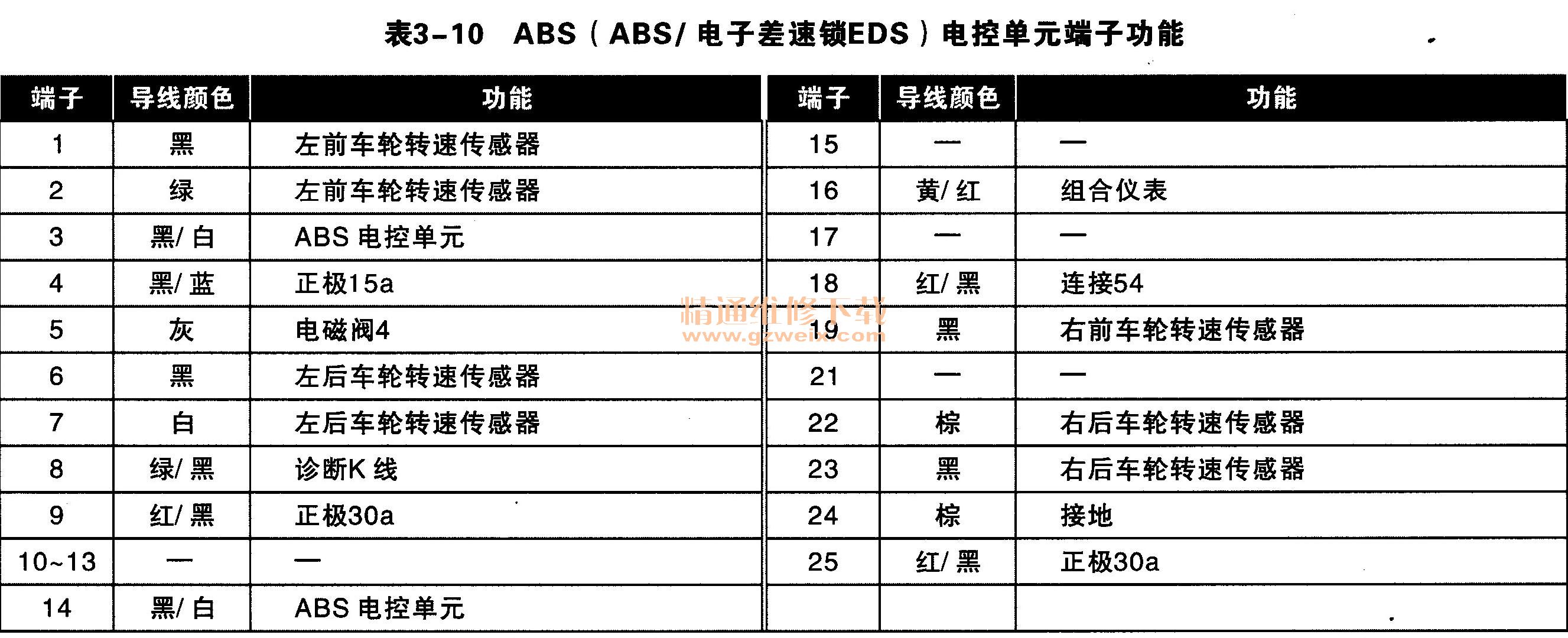

    6.ABS/电子差速锁EDS
    ABSABS/电子差速锁EDS)电控单元端子功能如表3-10所示。

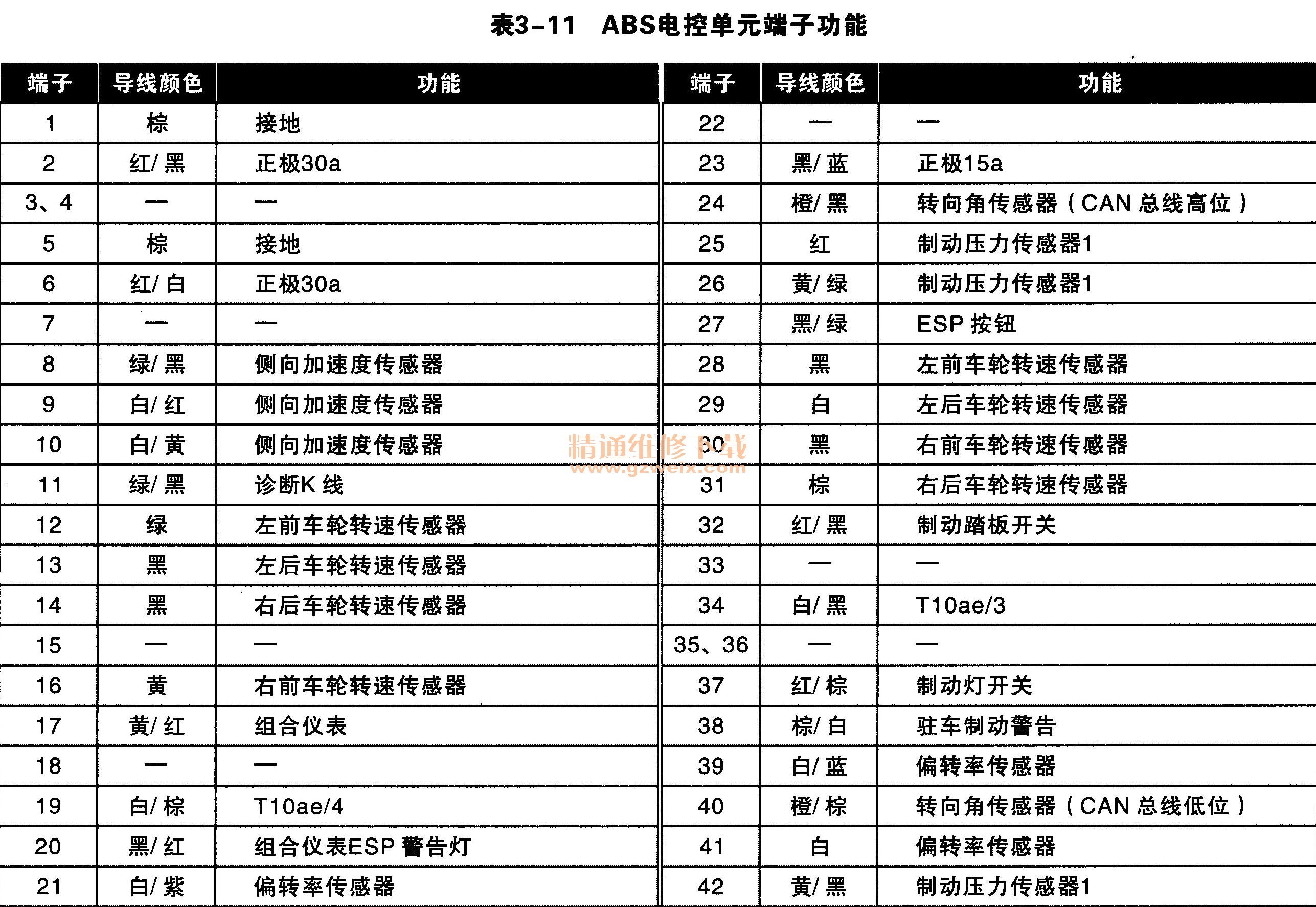

    7.ABS/电子差速锁EDS/电子稳定程序ESP
    ABS电控单元端子功能如表3-11所示。

    8.安全气囊系统

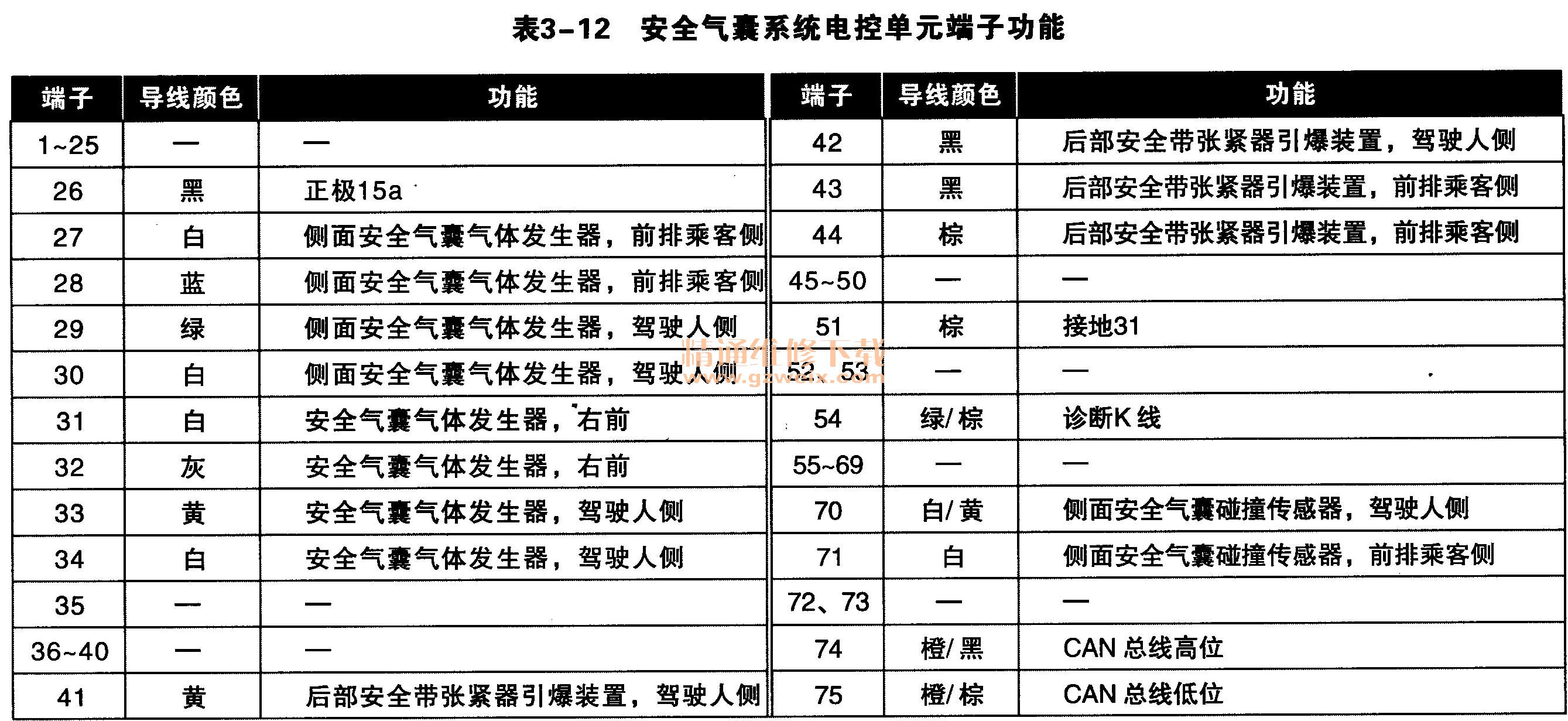

安全气囊系统电控单元端子功能如表3-12所示。

    9.自动空调系统

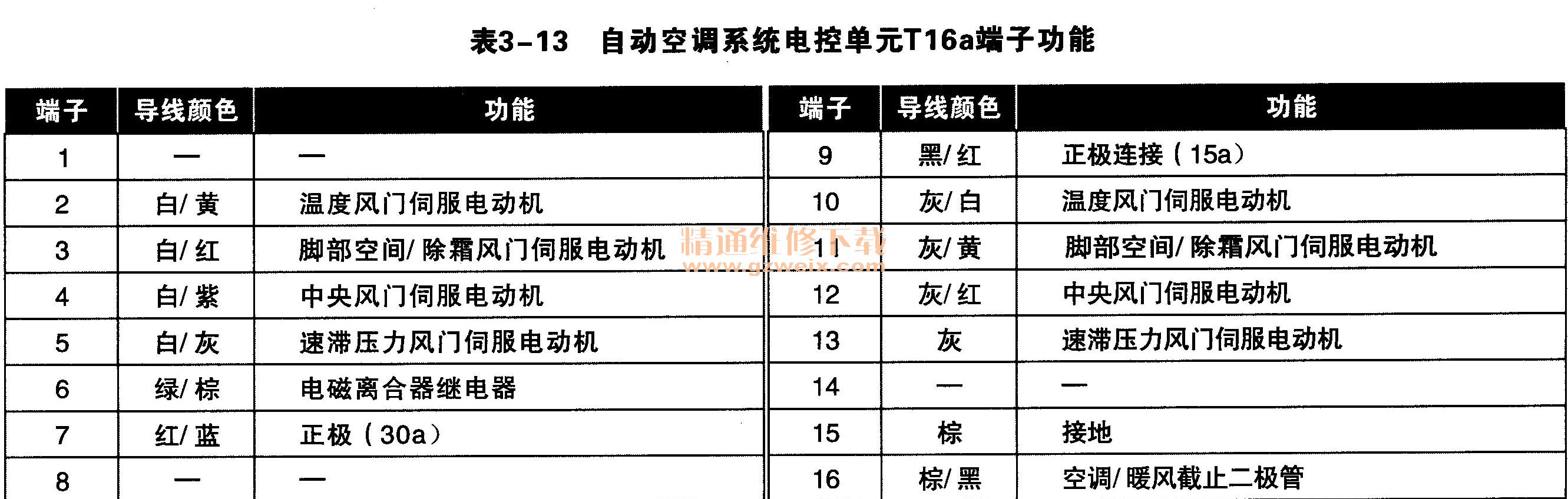

    1.自动空调系统电控单元T16a端子功能(见表3-13)

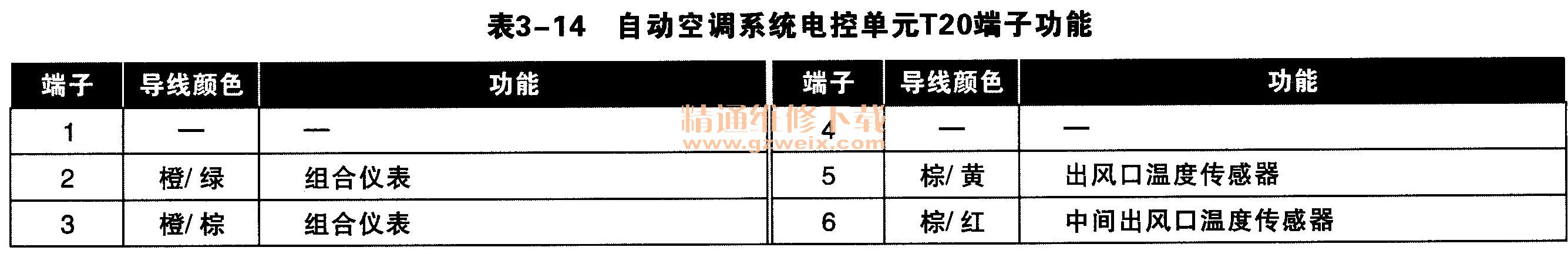

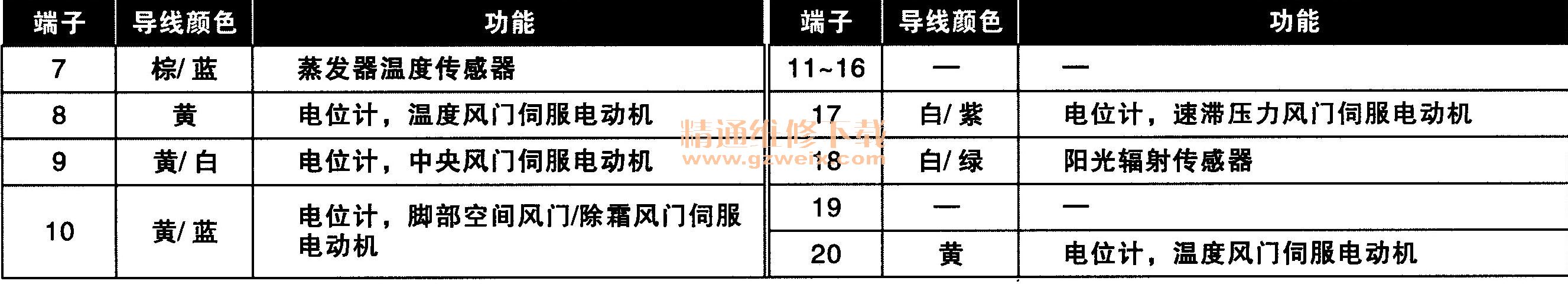

    2.自动空调系统电控单元T20端子功能(见表3-14)

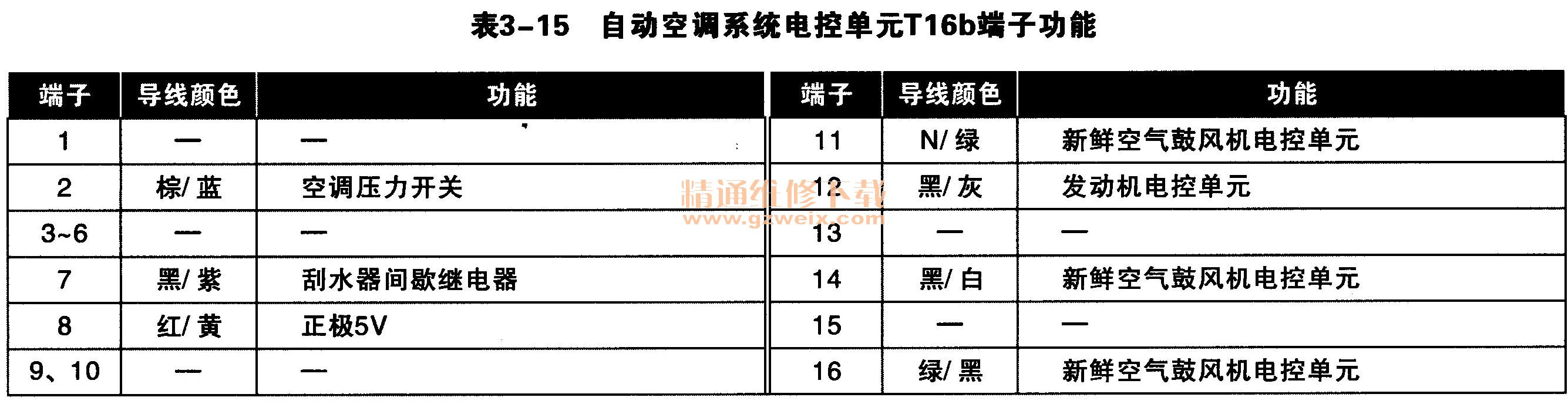

    3.自动空调系统电控单元T16b端子功能(见表3-15)

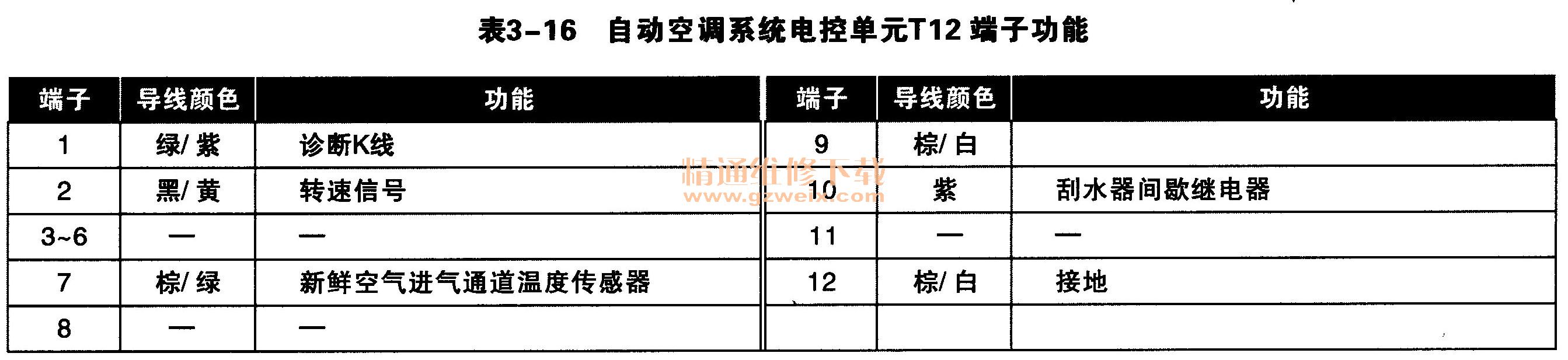

    4.自动空调系统电控单元T12端子功能(见表3-16)
