第二章 大众车系电路图原理及识读
    第一节 供电与接地系统电路图识读

    1．全车供电系统电路图识读

    （1）大众新宝来供电电路
    主要由蓄电池、继电器盒、保险丝盒等组成。

    ①蓄电池的作用
  蓄电池是在发动机起动时为起动机提供起动电流，在起动后当发电机过载或者不工作时，又可以给全车的用电设备供电；同时蓄电池还是一个大的电容器，可以吸收瞬间的大电流以保护汽车的用电设备，如图2-1所示。

    ②继电器盒
  继电器盒位于仪表板左下方继电器支架上

    ③保险丝

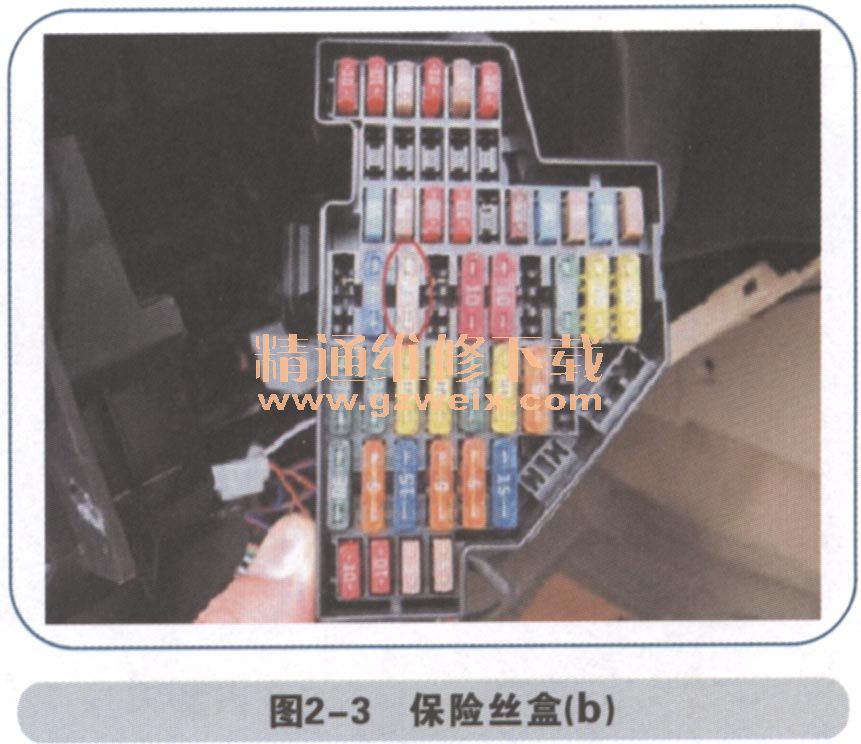

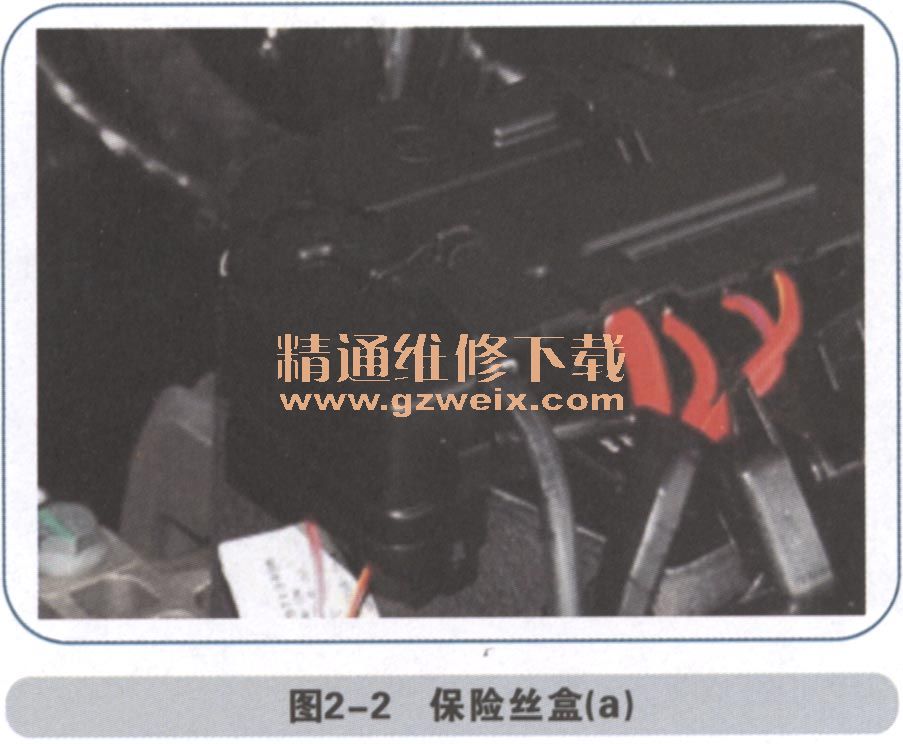

  大众宝来有两个保险丝盒：一个位于蓄电池右上方，其中有保险丝SA和保险丝SB，如图2-2所示；另一个位于仪表板左侧为保险丝SC的保险盒，如图2-3所示。

    （2）供电电路图常见符号线束图形解析示例（如图2-4所示）

1----表示车身电脑。
2----三角箭头表示下接下一幅电路图。
3----细实线表示内部连接线，不像其他线束上面标有颜色和直径，因为它是在保险丝盒内部或者元器件内部的连接，连接是存在的，但线路不存在。
4----表示导线的去向，方框内的数字表示该导线与电路图地址码中69的导线是同一条导线。
5----表示继电器。
6----10/86，其中10表示继电器盒上该继电器插座的10号插孔，86表示继电器上的86号脚。
7----表示导线的颜色和截面积。
8----保险丝代号；SA1表示该保险丝位于SA保险丝盒内第1号位，175A。
9----A52指示内部接线的去向；字母表示内部接线在下一页电路图中与标有相同字母的内部接线相连。
10----电路接续号，用以标志电路图中线路定位，从资料上查到该点在车身的具体位置。
11----线束内部的较接点代号。

    ①电路图的识读
    电路走向：蓄电池正极
1．起动机的30号
2．端子和蓄电池保险丝架上的正极螺栓、蓄电池上面保险丝盒内部连接a，分两路
第一路：SA1 175A→发电机上的B＋端子
第二路：SA3 110A，分第一～第四路
第一路：内部连接线A32→地址码92、198号的导线
第二路：内部连接线A52
第三路：内部连接线A57
1．为点火开关3、7号脚提供30常火
2．为断线代码213所对应的电路提供常电
第四路：为燃油泵继电器J17 30号脚供电

    ②燃油泵继电器J17的控制电路

    控制电路：点火开关ON供电→SC保险丝盒内部接线b→SC2 10A保险丝→SC保险盒内部连接线A20→燃油泵继电器→J17 86号脚→继电器线圈→J17 85号脚→发动机电脑插头T80的26号脚（当打开点火开关，发动机电脑控制26号脚接地几秒，燃油泵会工作几秒建立油压；起动后控制26号脚一直接地，燃油泵一直工作）。主电路：J17 30号脚→继电器触点→地址码232号导线→SC45 10A→燃油泵G6 1号脚→燃油泵线圈→搭铁，如图2-4所示。

    ③30供电继电器的控制电路
内部连接线A52{
1．内部连接线A98，分四路
2．30供电继电J317 30号脚

    第一路：为车灯开关E1的T17插头的15号脚提供常电源
    第二路：为手动变光开关E4的T12插头的1号脚提供常电
    第三路：到地址码185所对应的导线
    第四路：30供电继电器J317 85号脚

    其中分为两种：一种是搭载1.6L的发动机，其发动机电脑使用的是Simos控制单元J361；另一种是搭载2.0L的发动机，其发动机电脑使用的是Motronic控制单元J220。

    以2.0L为例的控制电路为：继电器J317 85为常电源----继电器线圈一发动机电脑J220T80插头的9号脚（发动机电脑根据信号去控制继电器接地）继电器线圈产生吸力触点闭合。

    ④主电路

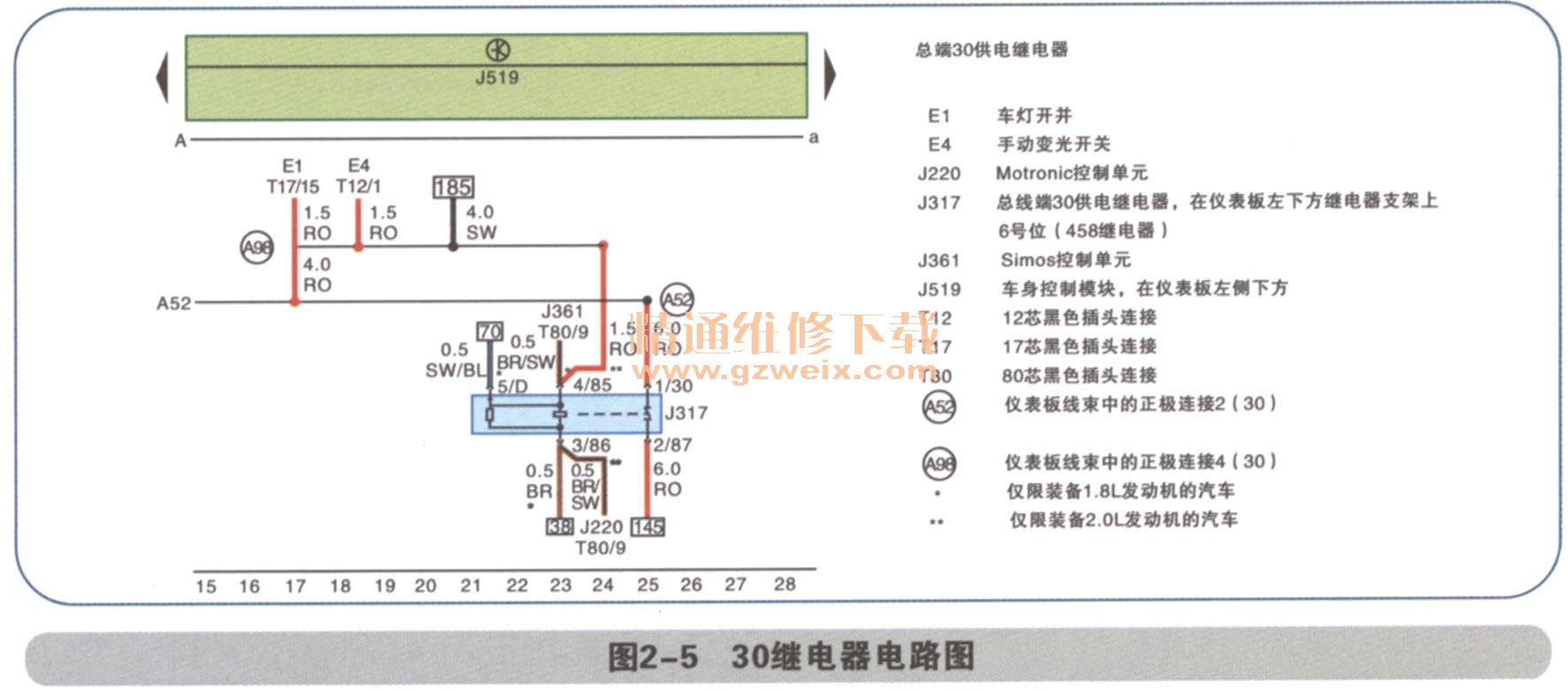

    30供电继电器J317 30号脚常电源----继电器触点----地址码145所对应的导线（为控制单元和传感器以及执行器提供电源供电），如图2-5所示。

    ⑤50供电继电器
    50供电继电器也就是起动继电器，主要是控制起动机50号端子的供电，此图为装备自动变速器的起动控制线路，继电器控制电路由车身电脑T73插头的55号脚供电（前提是车身电脑需要接受到空挡或P挡信号以及点火开关处于起动位置时）→起动继电器J682的86号脚→继电器线圈→左侧A柱下部搭铁。继电器触点吸合，主电路由内部正极连接线a→SA4 40A→内部连接线A40→起动继电器30号脚升继电器触点。起动机的50号接线柱，如图2-6所示。

   ⑥卸荷继电器J59的工作原理（如图2-6所示。）

    ▲控制电路
    点火开关ACC档供电→内部连接点A80→却荷继电狗59的86号脚→继电器线圈→搭铁（即点火开关第一档时继电器线圈工作产生吸力继电器触点闭合）。

    ▲主电路
    主电路：蓄电池上方保险盒SA4 40A→J59的30号脚。继电器触点→继电器87号脚，分两路，如图2-6所示。
    第一路：地址码142所对应的导线。SC20 15A→后雾灯开关E18的2号脚
    第二路：地址码216所对应的导线（然后分别到点烟器、后视镜调节开关、新鲜空气鼓风机、空调控制单元）
