3．车身接地系统电路图识读

    以下以大众新宝来汽车接地点为例。

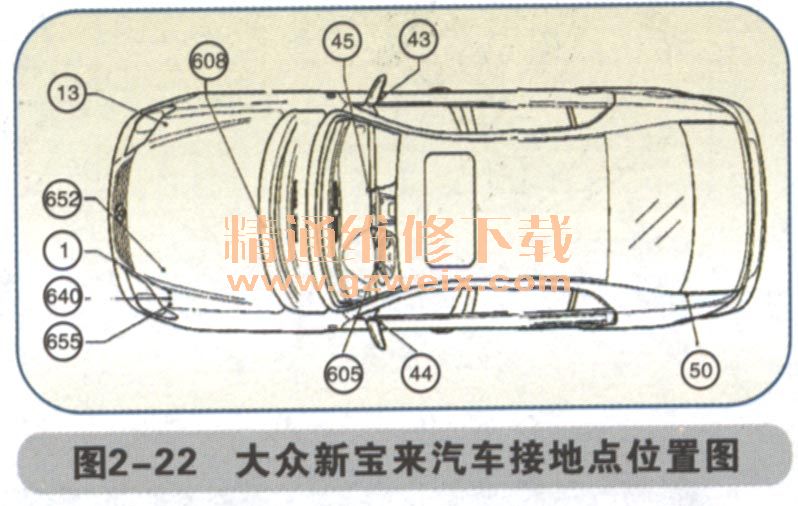

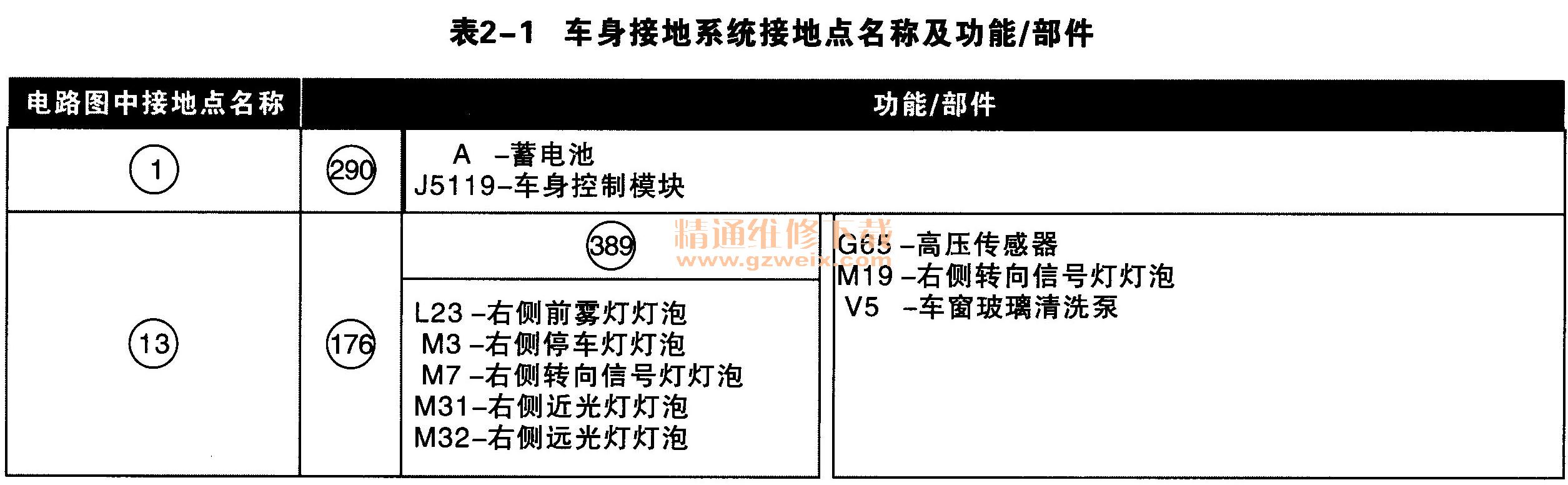

    在电路图中，接地点一般是通过实线直接与某一地址码连接来表示接地，并在地址码旁边用圆圈内的数字来区分具体接地位置，这部分是直接与车身某处接地的，可参照图2-22，还有部分接地线是通过连线再到车身某处接地，可参照表2-1。

①接地点，蓄电池-车身，在左前纵梁顶部右侧箭头A。
640接地点，左前纵梁顶部中间箭头B。
655接地点，在左前纵梁顶部左侧箭头C（如图2-23所示）。

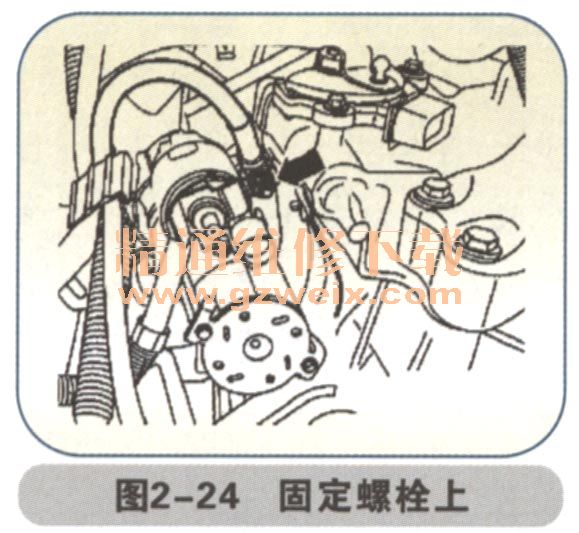

652接地点，变速箱和发动机接地，在起动机固定螺检上箭头（如图2-24所示）。

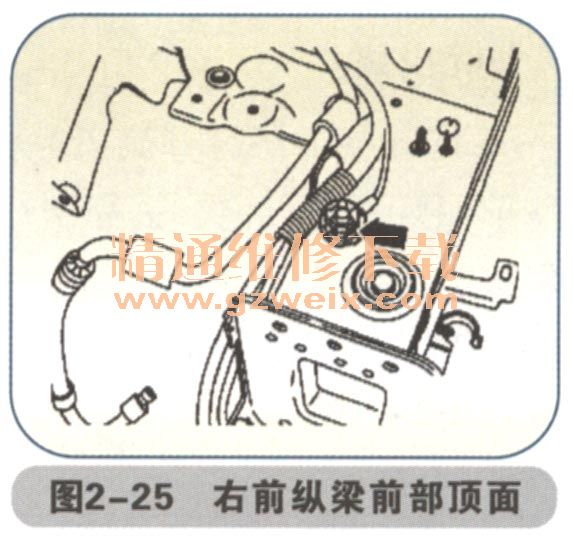

13接地点，在右前纵梁前部顶面箭头（如图2-25所示）。

608接地点，在排水槽中部箭头（如图2-26所示）。

605接地点，在转向柱上部箭头（如图2-27所示）。

44接地点，在左侧A柱下部箭头（如图2-28所示）。

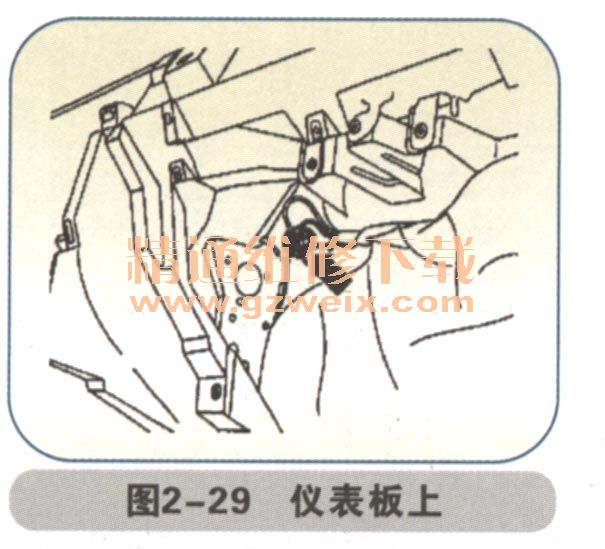

45接地点，在仪表板中部空调右侧支架上箭头（如图2-29所示）。

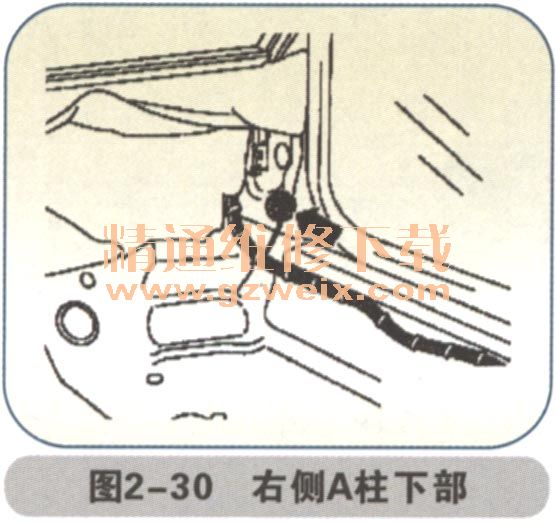

43接地点，在右侧A柱下部箭头（如图2-30所示）。

50接地点，在行李厢内左侧箭头（如图2-31所示）。

    注：在以上图表中包含了大众新宝来全车所有的接地电源，以640接地点为例，可以从位置图上找到640接地点是在左前纵梁顶部左侧，如图2-23中的B点，而表2-1中640一行中有接地179、366、379，它们则是通过线来连接，最后也是在640接地点与车身接地。
