知识01：汽车玻璃修补的原理
    汽车玻璃修补的原理是使用与玻璃折射率（光学性能）相同的树脂，采用特殊的工艺，将树脂注入玻璃裂缝，并使其固化，使树脂完全取代玻璃间隙中的空气，实现玻璃和树脂完全赫结成一个整体。

    知识02：汽车玻璃修补的意义
    （1）恢复风挡玻璃的强度和抗压能力。
    （2）因玻璃有脆性，可防止其碎裂的进一步伸展。
    （3）大大改善风挡玻璃的外观，恢复驾驶员或乘客的视线。
    （4）维修快捷，并且维修费用远远低于更换风挡玻璃的费用。
    （5）不会对原车的其他零部件产生任何影响，保持其原来的状态等。
    （6）减少对环境的污染，因更换风挡玻璃，拆下的旧玻璃不能被回收利用，也不能自然腐化，易造成环境污染。
    （7）减少因更换新玻璃时的贴膜不当，对车身或密封条造成损坏，引起漏水或渗水的机会。

    知识03：汽车风挡玻璃破损形状
    汽车风挡玻璃破损后，形状各异，不过一般可以归为五大类形状。
    1 牛眼状
    描述：圆点形状，半月形状。
    说明：直径小于38毫米可修补。

    标准：修复后破损部位透明无阴影，撞击点有模糊感。

    2 星形状

    描述：放射性裂纹。
    说明：直径小于38毫米可修补。
    标准：修复后破损部位透明无阴影，可见细小裂痕，撞击点有模糊感。
    3 裂缝状

   描述：较长的单一线状裂纹。
    说明：直径小于150毫米可修补。
    标准：修复后破损部位透明无阴影，可见细小裂痕。
    4 复合形状
    描述：圆点／半月状＋放射状。
    说明：直径小于38毫米可修补。
    标准：修复后破损部位透明无阴影，可见细小裂痕，撞击点有模糊感。
    5 浅坑
    描述：点状撞击坑。
    说明：3毫米≤直径≤10毫米可修补。
    标准：修复后破损部位有模糊感。

    知识04：不可修补的玻璃破损
    有的汽车玻璃破损后便不能修补，主要包括以下几种情况。
    （1）汽车风挡玻璃两层都已破损。
    （2）由一个撞击点而引出三条以上长裂纹。
    （3）由于破损时间太长，在裂缝中有明显的污物而无法去除。
    （4）破损或修补过程会影响到玻璃附件，如刮水器传感器、天线、头等。

    第二节 汽车玻璃修补实操
    要点01：牛眼状破损的修补
    （1）先对破损点进行清洁（如破损点有水蒸气则用烘干机吹干）。
    （2）将玻璃清洁干净，均匀地喷上一层清水（用于更好的密封和移动调整时的润滑），将三爪吸盘安装在玻璃上面（吸盘不要垂直于破损点，防止吸盘里的水流到玻璃破损点影响修复效果），支架的中心孔对准撞击点（如果修复玻璃的边角可以用支架上端的中心孔对准撞击点），如果未对准可以推动支架做相应调整。

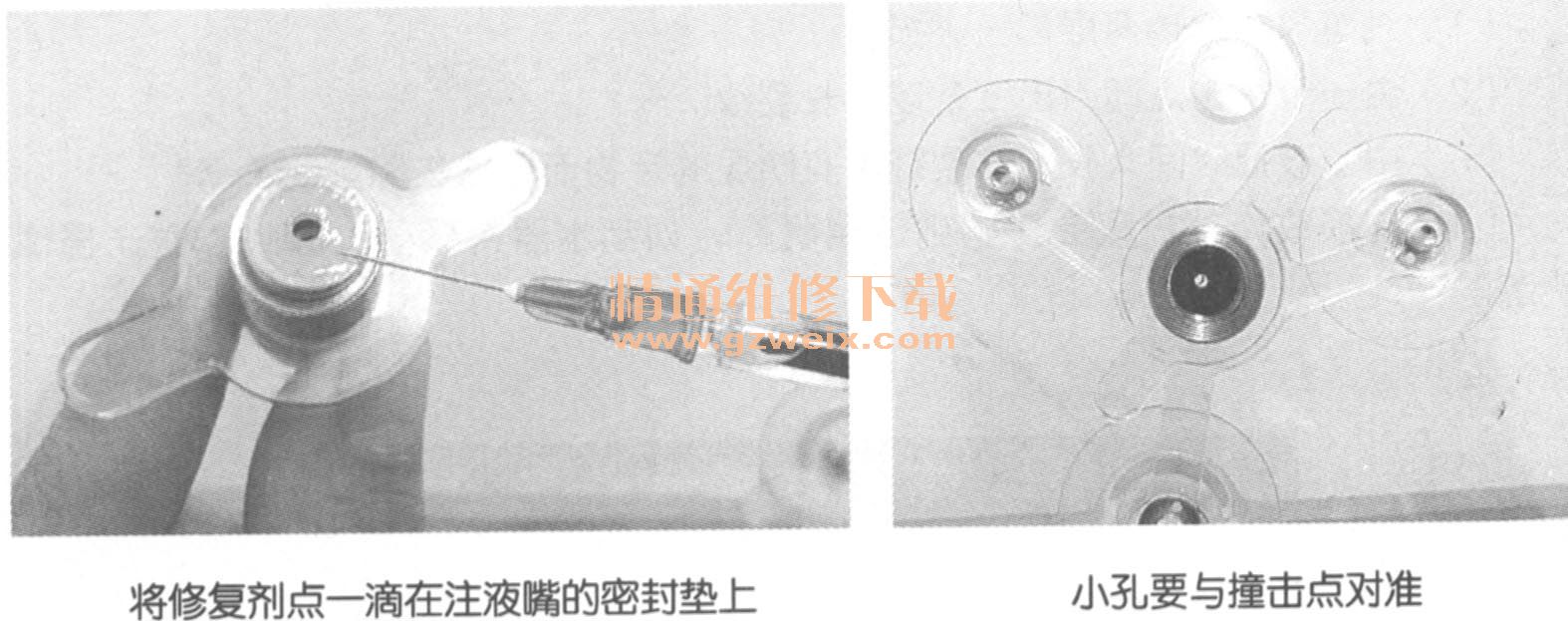

    （3）抽取适量的修复剂，点一滴在注液嘴的密封垫上，涂匀，起密封作用，将注液嘴安装到三角支架上，旋下注液嘴靠近玻璃时（并不接触玻璃）通过注液嘴中的小孔观察，小孔要与撞击点对准，如果未对准，推动支架做相应调整，对准后旋紧注液嘴（接触到玻璃拧1.5圈）并锁紧注液嘴上面的锁片。

    特别提示：
    如果牛眼过大，注液嘴无法覆盖，可在牛眼上面贴上透明胶带，在撞击点位置用刀片挖一个小孔，小孔与注液嘴小孔对准，再按照以上步骤操作。
    （4）将注射器针头穿过注液嘴的中心孔将适量修复剂注到玻璃破损点上，同时检查注液嘴内的黑色密封垫是否完好，检查真空修复器下面的放气螺钉是否旋紧，将拉杆抽到1/3处，松开拉杆并迅速回弹，说明修复器处于良好状态。将拉杆内的凹槽对准黑色锁紧螺钉并旋下锁紧螺钉。

    （5）将修复器安装到注液嘴上，安装时一只手捏紧注液嘴；另一只手旋紧修复器。安装好修复器后一只手托住注射器；另一只手抽出拉杆并顺时针旋转。一只手捏紧注液嘴；另一只手旋紧修复器一只手托住注射器；另一只手抽出拉杆并顺时针旋转。

    特别提示：
    整体操作不能使下面吸盘移位及注液嘴产生晃动，抽出拉杆后松开手时确认修复器拉杆已被锁紧螺打卡住，否则拉杆回弹会击碎玻璃。
    （6）到玻璃的里面用吹风机对破损点加热，加热温度不能超过45摄氏度，同时观察有气泡在流动，抽空时间大约为5分钟，等到没有气泡流动，玻璃已经冷却时，拧松修复器下面的金属放气螺钉进行放气。

    （7）约10秒后拧紧修复器的放气螺钉，同时旋松修复器上端的黑色锁紧螺钉，整体操作时修复器不能产生抖动。

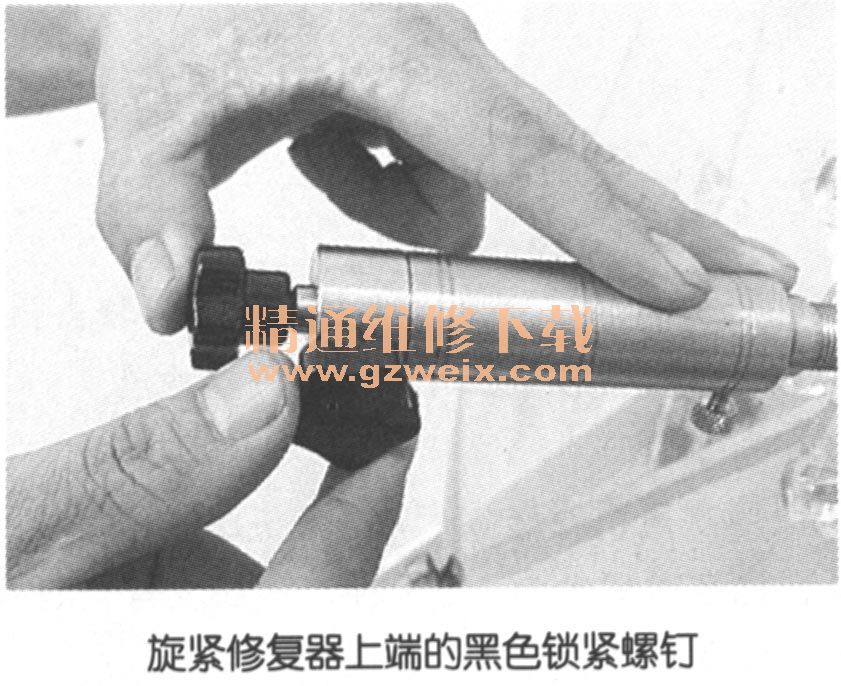

    （8）将修复器拉杆推下，接近末端时有轻微的压力感，同时旋紧修复器上端的黑色锁紧螺钉进行保压，到玻璃的里面进行加热，加热温度不能超过45摄氏度，观察没有裂痕及破损的痕迹后等待5分钟使玻璃冷却。

    特别提示：
    推下修复器拉杆时，在旋紧螺打前确认拉杆凹槽不要对准锁紧螺打，如果5分钟后发现有气泡存在，重复（5）～（8）四个步骤。

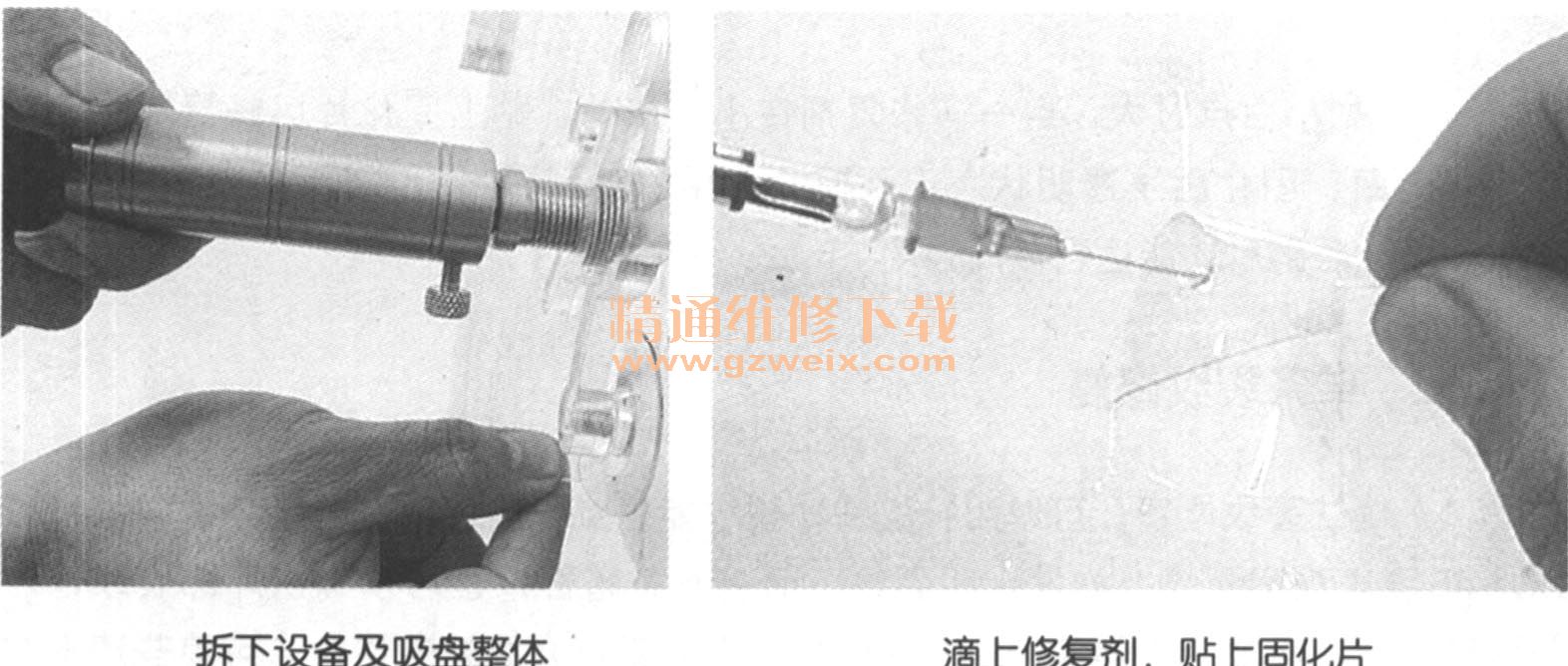

    （9）确认破损点无明显痕迹及气泡存在后，用一只手托住修复器；另一只手揭下吸盘，将设备及吸盘整体拆下，及时在破损点上滴一滴修复剂，贴上固化片后不能有气泡存在，不能用手挤压固化片。

  （10）将紫外线固化灯用不干胶条固定在修复点的中心，固化时间为5分钟，谁揭下固化片。

    （11）刀片与玻璃呈90度，将多余的半固态修复剂刮平，用干净的抹布对玻璃进行清洁。

  （12）如小白点过大，点一滴修复剂在小白点处，贴上固化片后修复剂和小白点大小一致，固化后呈透明状态（不需要再用刀片刮平），不要用手或硬物碰触，需要等阳光照射后才能达到最高强度。

    要点02：单条裂纹修复
    （1）确认裂纹位置，可以用针尖滑动裂纹能感觉到裂纹的挡感，外部裂纹也可以从45度角观察裂纹，如发现明裂纹下面有一条暗影，也可以确认外部裂纹，外部裂纹从外面修复，内部裂纹从里面修复，在此重点介绍外部裂纹。可喷些清水增加密封性，如果裂纹有水汽，先用吹风机吹干再进行。

    （2）将双爪玻璃吸盘器吸附到玻璃的背面横跨裂纹的两端固定好，中间扩张螺钉对准裂纹中间部分，拧紧扩张螺钉直到裂纹被明显扩胀开，裂纹双爪玻璃吸盘器连杆明显弯曲。

    （3）用注射器抽取适量的修复剂，注射器针头留最小的一滴修复剂点在裂纹的末端，裂纹修复本着从低点向高点修复的原则，从45度角观察修复剂渗透到裂纹之内，裂纹明显消失。修复剂跟在消失的裂纹的后面，不能超过也不能落后于裂纹消失的地方，修复时要慢、稳，修复过的地方每隔一段要再回来涂上一层修复剂防止修复剂流失影响修复效果。

    （4）直到裂纹完全修复完毕再在裂纹上涂一层修复剂到背面，旋松裂纹扩张螺钉。注意：拧松扩张螺钉时不要震动玻璃。

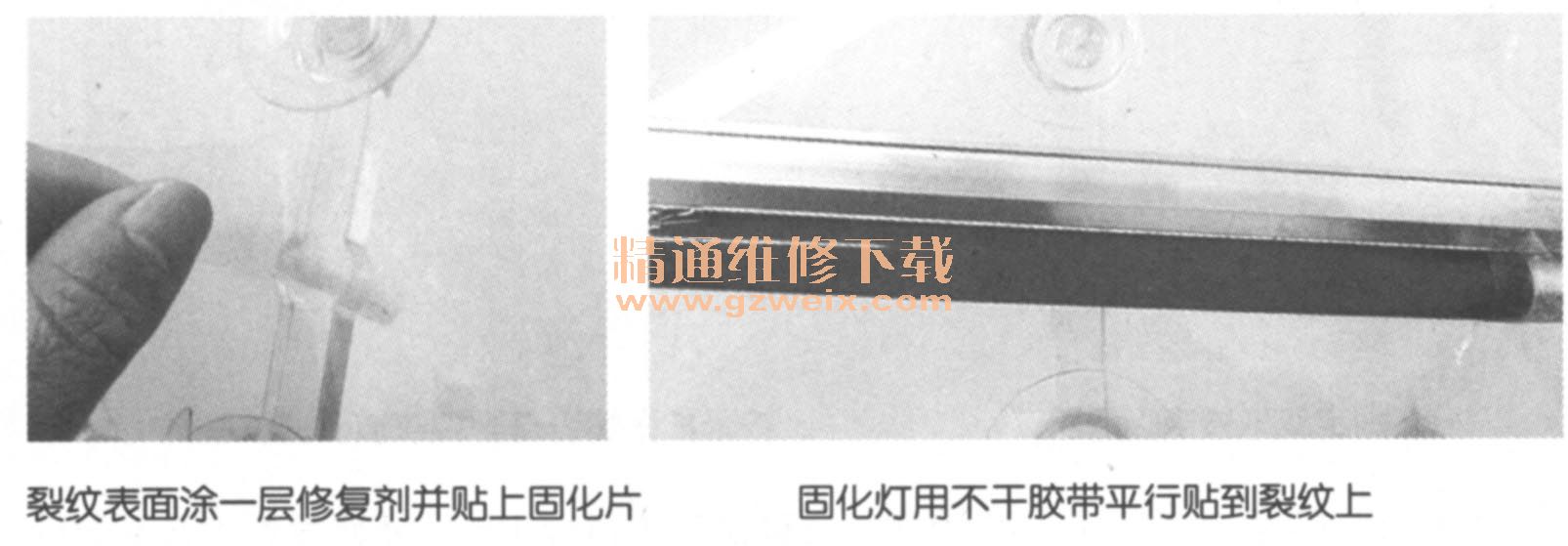

    （5）松开扩张螺钉后再在裂纹表面涂一层修复剂并贴上固化片，及时把固化灯用不干胶带平行贴到裂纹上面，固化时间为5分钟。

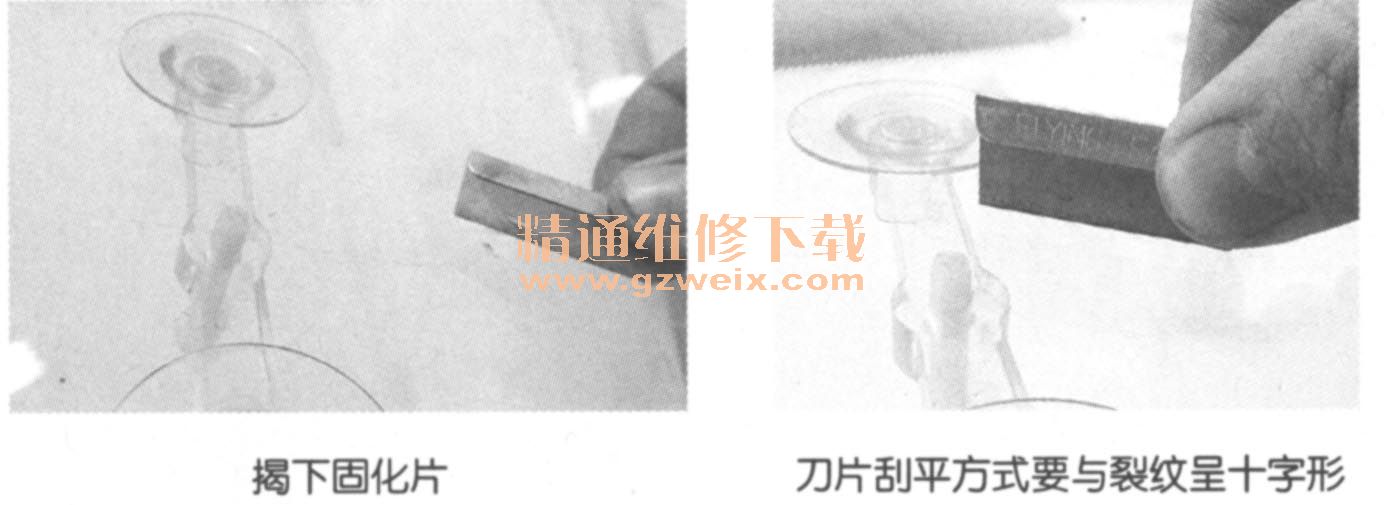

    （6）揭下固化片，刀片与玻璃呈90度，将多余的半固态修复剂刮平，刀片刮·平方式要与裂纹呈十字形。

    （7）到背面取下双爪玻璃吸盘器，用干净的抹布将玻璃清理干净。

    要点03：星状破损的修补
    将所有形状的裂缝改成牛眼状裂缝后再进行修补，因为星状裂纹有很多指状裂缝向各方延伸。星状破损的修补操作步骤如下。
    （1）在破损中心钻注射孔，只能在玻璃的表层钻一点，不可钻太深，以免碰到中间的PVB（聚乙烯醇缩丁醛）材料，以便修补树脂的注射。
    （2）将探针竖着轻轻敲击星状裂缝中心，使其不出现环状裂纹，将裂纹连成回路，其实就是将星状裂纹改成牛眼状裂纹。
    （3）将注射器旋起，并在头部滴几滴修补树脂，然后按照牛眼状破损的方法进行修补。

    要点04：综合状破损的修补

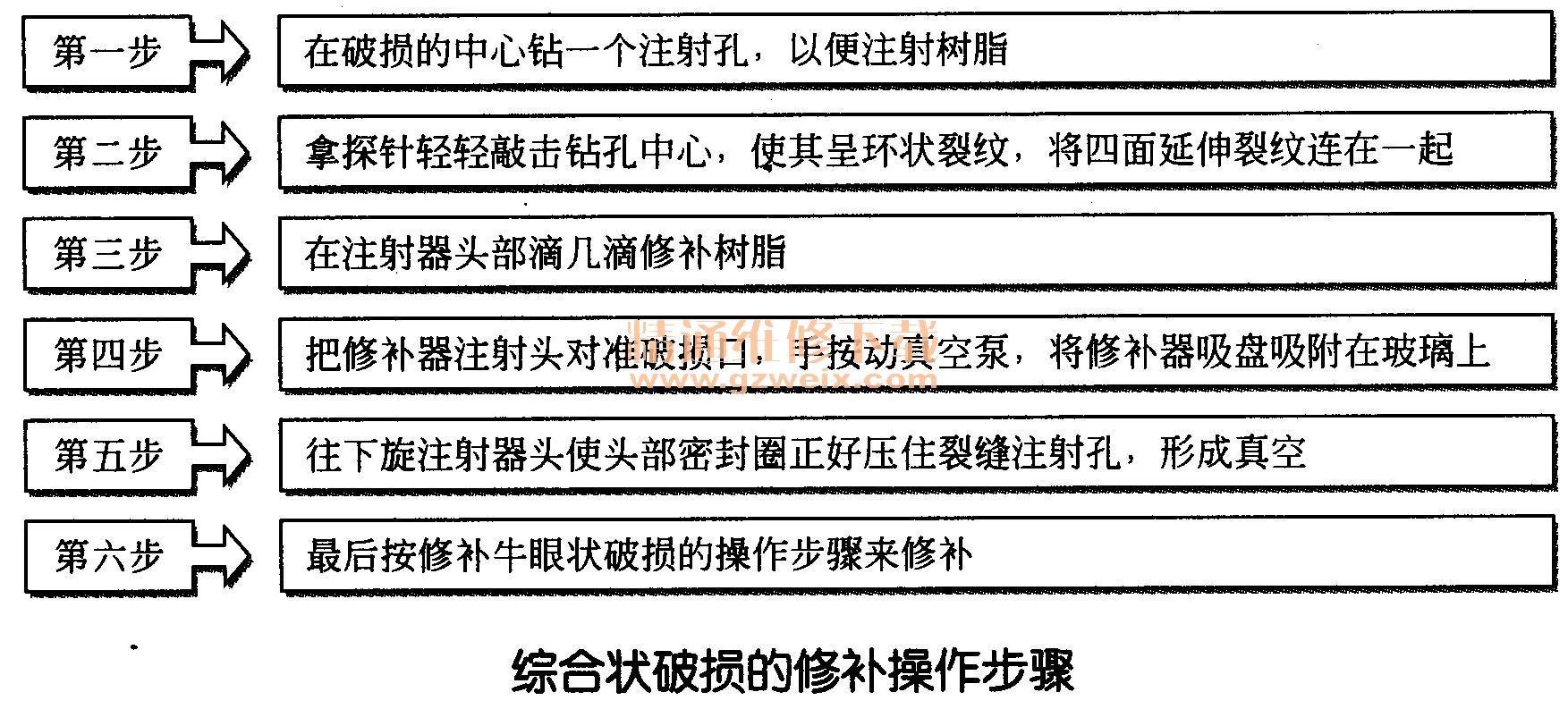

    对于综合状破损的修补，其操作步骤如下图所示。

    要点 05：半蛤壳状破损的修补
    半蛤壳状是一个坑状的破损，没有指状裂缝，不会继续开裂。但它不雅观，妨碍刮水器刮片的工作。半蛤壳状破损的修补操作步骤如下图所示。

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16]  下一页
